Panasonic Aluminium-Elektrolytkondensatoren werden in DC-DC-Wandlern und industriellen Stromsystemen häufig eingesetzt, weil sie praktische Kapazität, stabile elektrische Leistung und eine breite Gehäuseabdeckung für unterschiedliche Schaltungsstrukturen bieten.

In realen Leistungsdesigns sind unterschiedliche Kondensatorpositionen verschiedenen elektrischen Belastungen, Ripple-Strömen, Temperaturbedingungen und Lebensdaueranforderungen ausgesetzt. Deshalb sollten die richtige Kondensatorfamilie und die passende Montageform entsprechend der tatsächlichen Anwendung ausgewählt werden und nicht allein nach der Kapazität.

Dieser Artikel erklärt die typischen Anwendungen von Panasonic Aluminium-Elektrolytkondensatoren in DC-DC-Wandlern und industriellen Stromdesigns und zeigt, wie Ingenieure und Einkäufer die Auswahl klarer bewerten können. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

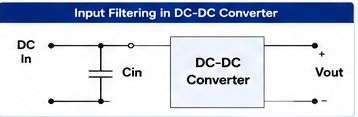

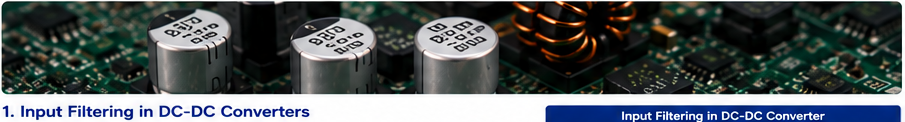

1. Eingangsfilterung in DC-DC-Wandlern

Am Eingang eines DC-DC-Wandlers werden Aluminium-Elektrolytkondensatoren häufig verwendet, um Ripple vom vorgelagerten DC-Bus aufzunehmen und die Eingangsspannung des Wandlerstufe zu stabilisieren.

An dieser Position sind niedrige Impedanz, Ripple-Strom-Fähigkeit und zuverlässiges Langzeitverhalten besonders wichtig. Panasonic Surface-Mount-, Radial-Lead- und Hybridoptionen können je nach Leiterplattenformat, verfügbarem Platz, erwarteter Strombelastung und thermischen Bedingungen in Betracht gezogen werden.

Eingangsfilterung dient nicht nur der Ripple-Unterdrückung. Sie hilft auch, die Belastung des Wandlers zu reduzieren, unterstützt einen stabilen Schaltbetrieb und kann die Gesamtzuverlässigkeit des Systems verbessern, wenn der richtige Kondensator gewählt wird.

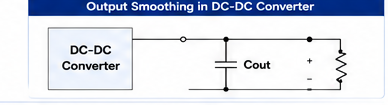

2. Ausgangsglättung und Ripple-Reduktion

Am Ausgang eines DC-DC-Wandlers werden Kondensatoren verwendet, um das Schaltripple zu glätten und eine stabile DC-Ausgangsspannung für die Last aufrechtzuerhalten.

Für diese Position werden ESR, Ripple-Strom-Belastbarkeit und Frequenzverhalten sehr wichtig. Das breitere Panasonic-Portfolio ist hier besonders nützlich, weil Entwickler je nach Designpriorität zwischen niedrigem ESR, kompakter Baugröße und erforderlicher Lebensdauer abwägen müssen, ob Effizienz, Leiterplattenfläche oder thermische Reserve im Vordergrund steht.

Eine gute Auswahl des Ausgangskondensators kann das Ausgangsripple reduzieren, das Transientenverhalten verbessern und stabilere nachgelagerte Strombedingungen in industriellen Steuerungs- oder Embedded-Stromsystemen unterstützen.

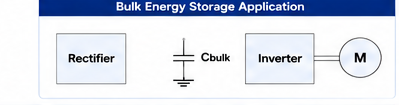

3. Energiespeicherung in industriellen Leistungsstufen

In industriellen Leistungsbereichen, etwa in Gleichrichter-Ausgangsstufen, Inverter-Frontends, Motorantrieben, UPS-bezogenen Schaltungen und Hilfs-DC-Bus-Designs, werden Aluminium-Elektrolytkondensatoren häufig als Energiespeicher verwendet.

Diese Anwendungen erfordern normalerweise größere Kapazität, stabile Lebensdauerleistung und hohe Belastbarkeit unter kontinuierlicher elektrischer und thermischer Beanspruchung. Für Industrieanlagen sind lange Lebensdauer und hohe Zuverlässigkeit oft wichtiger als minimale Baugröße allein.

Das ist einer der Gründe, warum Panasonic-Radial-Lead- und andere langlebige Aluminium-Elektrolytkondensator-Familien in industriellen Instrumenten und Leistungsgeräten weiterhin hoch relevant bleiben.

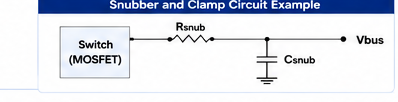

4. Snubber-, Clamp- und Hilfsschaltungen

Aluminium-Elektrolytkondensatoren können auch in snubberbezogenen Hilfsschaltungen, clampbezogenen Bereichen und Hilfsstromschaltungen auftreten, die Steuerplatinen, Überwachungsmodule oder Treiberschaltungen unterstützen.

Auch wenn diese Positionen nicht immer die größten Kapazitätswerte benötigen, profitieren sie dennoch von stabilen Eigenschaften, zuverlässiger Lebensdauer und geeignetem Impedanzverhalten. Die richtige Wahl hängt davon ab, ob die Schaltungspriorität auf niedrigen Verlusten, allgemeiner Stabilität, kompakter Montage oder langer Lebensdauer liegt.

In Hilfsschaltungen sollten Entwickler auf Montageeinschränkungen, Betriebstemperatur und reale Spannungsreserve achten, anstatt nur nach der Kapazität auszuwählen.

5. So wählen Sie die richtige Panasonic-Kondensatorfamilie

Unterschiedliche Kondensatorpositionen in einer Leistungsschaltung erfordern nicht exakt dieselben Eigenschaften. Die richtige Panasonic-Kondensatorfamilie sollte auf Grundlage der tatsächlichen Funktion in der Schaltung ausgewählt werden.

Panasonic bietet offiziell Surface-Mount-, Radial-Lead- und Hybridfamilien im gesamten Aluminiumkondensator-Portfolio an, wodurch sich der Kondensatortyp leichter mit kompakten SMT-Platinen, Through-Hole-Industriebaugruppen oder niedrigeren ESR-Hybridanforderungen abstimmen lässt.

6. Praktische Design- und Beschaffungstipps

• Prüfen Sie Ripple-Strom-Bewertungen immer bei tatsächlicher Betriebsfrequenz und Temperatur.
• Halten Sie ausreichende thermische Reserve ein, um Lebensdauerziele zu erreichen.
• Verwenden Sie ausreichende Spannungsreserve, statt die Betriebsspannung zu knapp auszulegen.
• Bestätigen Sie, ob Surface-Mount-, Radial-Lead- oder Hybridstruktur zu PCB und Montageprozess passt.
• Prüfen Sie Lebensdaueranforderungen für Industrieanlagen, besonders bei langen Duty Cycles.
• Arbeiten Sie mit zuverlässigen Lieferanten und bestätigen Sie Bestandskontinuität für die Produktionsplanung.

Fazit

Panasonic Aluminium-Elektrolytkondensatoren spielen in DC-DC-Wandlern und industriellen Stromsystemen wichtige Rollen, von Eingangsfilterung und Ausgangsglättung bis hin zu Energiespeicherung und Unterstützung von Hilfsschaltungen.

Die beste Auswahl ergibt sich nicht allein aus der Kapazität. Sie entsteht durch die Abstimmung von ESR, Ripple-Strom-Fähigkeit, Lebensdauer, Bauform und Zuverlässigkeitsniveau des Kondensators auf die tatsächliche Position in der Schaltung. Wenn Sie Panasonic-Kondensatoroptionen bewerten, können Sie auch Panasonic Aluminium-Elektrolytkondensatoren: Typen, Merkmale und Anwendungen lesen, Panasonic Hybrid-Aluminium-Elektrolytkondensatoren: Vorteile, Anwendungen und Auswahlhinweise prüfen, SMD- vs. Radial-Lead-Aluminium-Elektrolytkondensatoren: Wichtige Unterschiede und Auswahlhinweise vergleichen, die TomatoElec-Startseite besuchen oder uns über die Kontaktseite kontaktieren.
