Panasonic Aluminium-Elektrolytkondensatoren sind sowohl in SMD- als auch in Radial-Lead-Ausführung erhältlich, und jeder Typ erfüllt unterschiedliche Designprioritäten. Für Ingenieure und Einkäufer geht es bei der Auswahl nicht nur um Kapazität und Spannung. Auch PCB-Layout, Montageprozess, Einsatzumgebung, Zuverlässigkeitsziel und Produktionsmethode spielen eine Rolle.

In der praktischen Entwicklungsarbeit werden SMD-Kondensatoren häufig für kompakte PCB-Layouts und automatisierte Bestückung bevorzugt, während Radial-Lead-Kondensatoren in Through-Hole-Anwendungen, Industrieanlagen und Designs weiterhin wichtig bleiben, in denen mechanische Robustheit und breite allgemeine Verwendbarkeit zählen. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

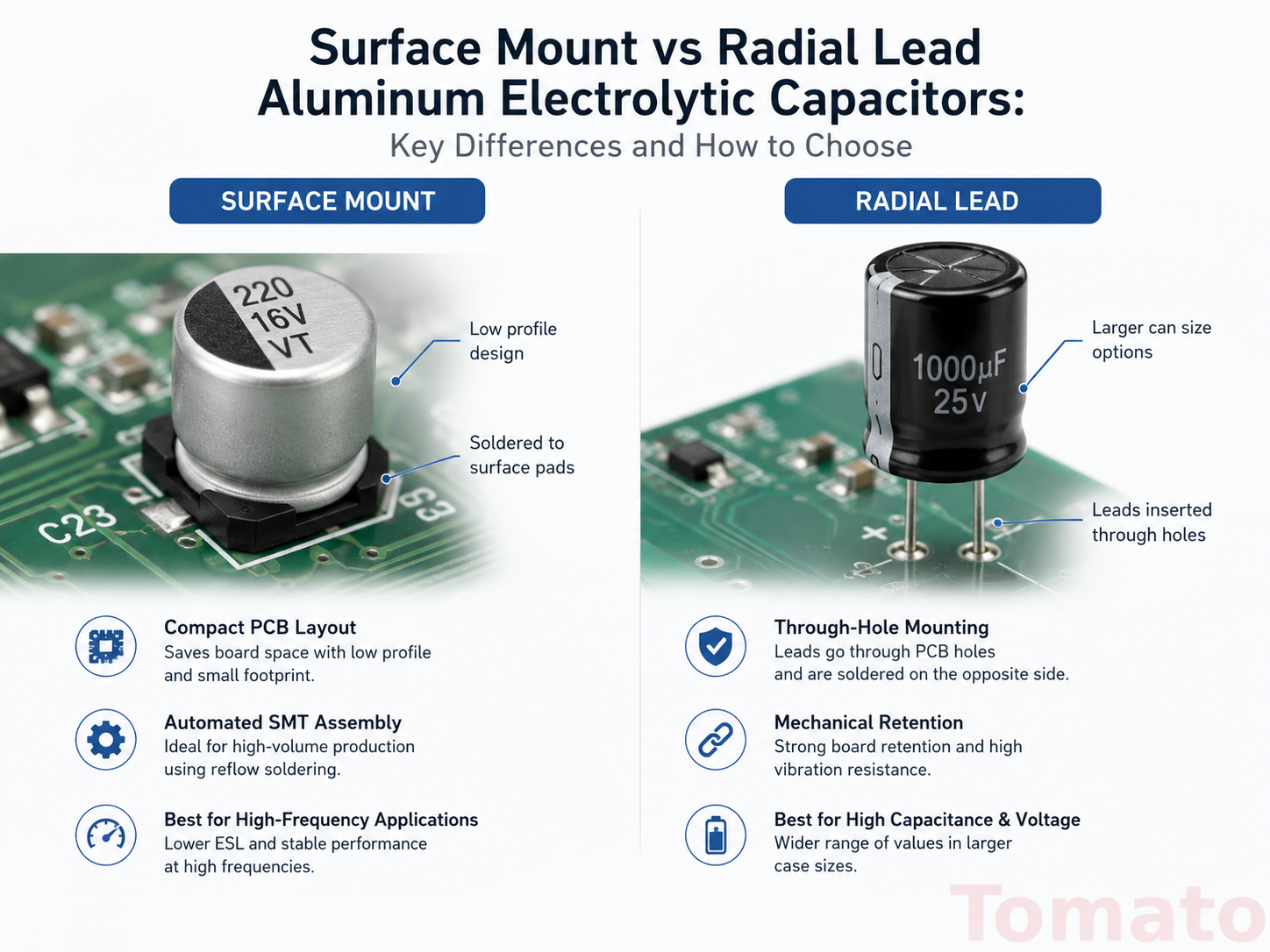

Was ist der Unterschied zwischen SMD- und Radial-Lead-Kondensatoren?

Der direkteste Unterschied ist die Montageart. SMD-Aluminium-Elektrolytkondensatoren sind dafür ausgelegt, direkt auf die PCB-Oberfläche gelötet zu werden, wodurch sie sich für automatische Platzierung und kompakte Leiterplattendesigns eignen. Radial-Lead-Kondensatoren verwenden Drahtanschlüsse, die durch Bohrungen in der Leiterplatte geführt werden, und sind daher besser für Through-Hole-Montageprozesse und Anwendungen geeignet, bei denen mechanische Haltekraft wichtiger sein kann.

Obwohl beide Typen zur gleichen breiteren Kategorie der Aluminium-Elektrolytkondensatoren gehören, werden sie häufig für unterschiedliche Montageverfahren, Layoutstrategien und Systemprioritäten ausgewählt.

Wichtige strukturelle und montagebezogene Unterschiede

1. Montageart

SMD-Kondensatoren werden direkt auf PCB-Pads montiert und sind dadurch besser mit modernen automatisierten SMT-Produktionslinien kompatibel. Radial-Lead-Kondensatoren erfordern Bohrungen und das Einführen der Anschlüsse und eignen sich deshalb besser für Through-Hole-Montageabläufe.

2. PCB-Fläche und Layout

Bei kompakten Produkten können SMD-Kondensatoren helfen, Leiterplattenfläche zu sparen und eine höhere Bestückungsdichte zu unterstützen. Radial-Lead-Kondensatoren erfordern im Allgemeinen mehr vertikale und mechanische Planung, bleiben jedoch auf größeren Platinen, in industriellen Steuerungen und in klassischen Stromversorgungsdesigns weiterhin praktisch.

3. Montageprozess

SMD-Kondensatoren sind typischerweise stärker auf reflow-kompatible, automatisierte Montageumgebungen ausgerichtet. Radial-Lead-Kondensatoren passen besser zu Designs, die Wellenlöten, manuelle Bestückung oder Mischmontage verwenden. Dieser Unterschied kann nicht nur die technische Auswahl, sondern auch Fertigungskosten und Prozessstabilität beeinflussen.

4. Mechanische Handhabung

Radial-Lead-Bauteile bleiben oft dort attraktiv, wo Through-Hole-Haltekraft und vertraute Montageaufbauten bevorzugt werden. SMD-Typen sind besser geeignet, wenn kompakte Montage und automatisierte Handhabung Priorität haben.

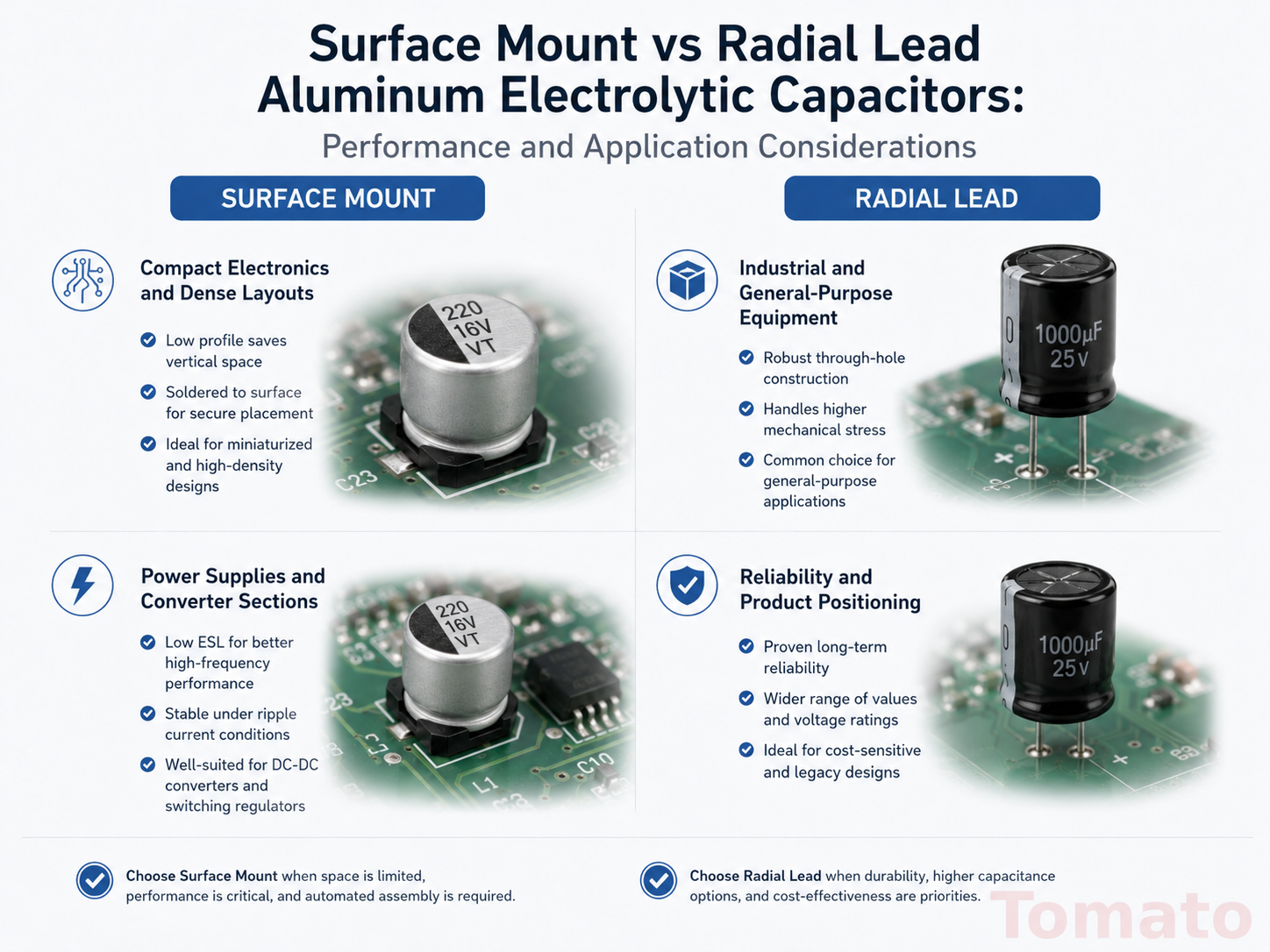

Leistungs- und Anwendungsaspekte

Kompakte Elektronik und dichte Layouts

SMD-Aluminium-Elektrolytkondensatoren eignen sich oft besser für kompakte Layouts, Embedded-Boards, Consumer-Geräte und Systeme, in denen SMT-Produktion bereits Standard ist.

Industrieanlagen und Allzweckgeräte

Radial-Lead-Kondensatoren bleiben in Industrieelektronik, allgemeinen Stromversorgungsplatinen und Anwendungen sehr relevant, in denen bewährte Through-Hole-Umsetzung weiterhin weit verbreitet ist.

Stromversorgungen und Wandlerstufen

Beide Typen können in Stromversorgungsschaltungen und wandlerbezogenen Designs verwendet werden, doch die bessere Wahl hängt oft eher von Boardformat, mechanischem Design, Montageweg und Serviceumgebung ab als allein von der Kapazität.

Zuverlässigkeit und Produktpositionierung

In einigen Projekten werden Radial-Lead-Kondensatoren gewählt, weil die Produktarchitektur weil die Produktarchitektur bereits Through-Hole-Design unterstützt und etablierte industrielle Montageverfahren bevorzugt. In anderen Projekten werden SMD-Kondensatoren bevorzugt, weil kleinere Baugröße, Automatisierung und PCB-Dichte die Hauptprioritäten sind.

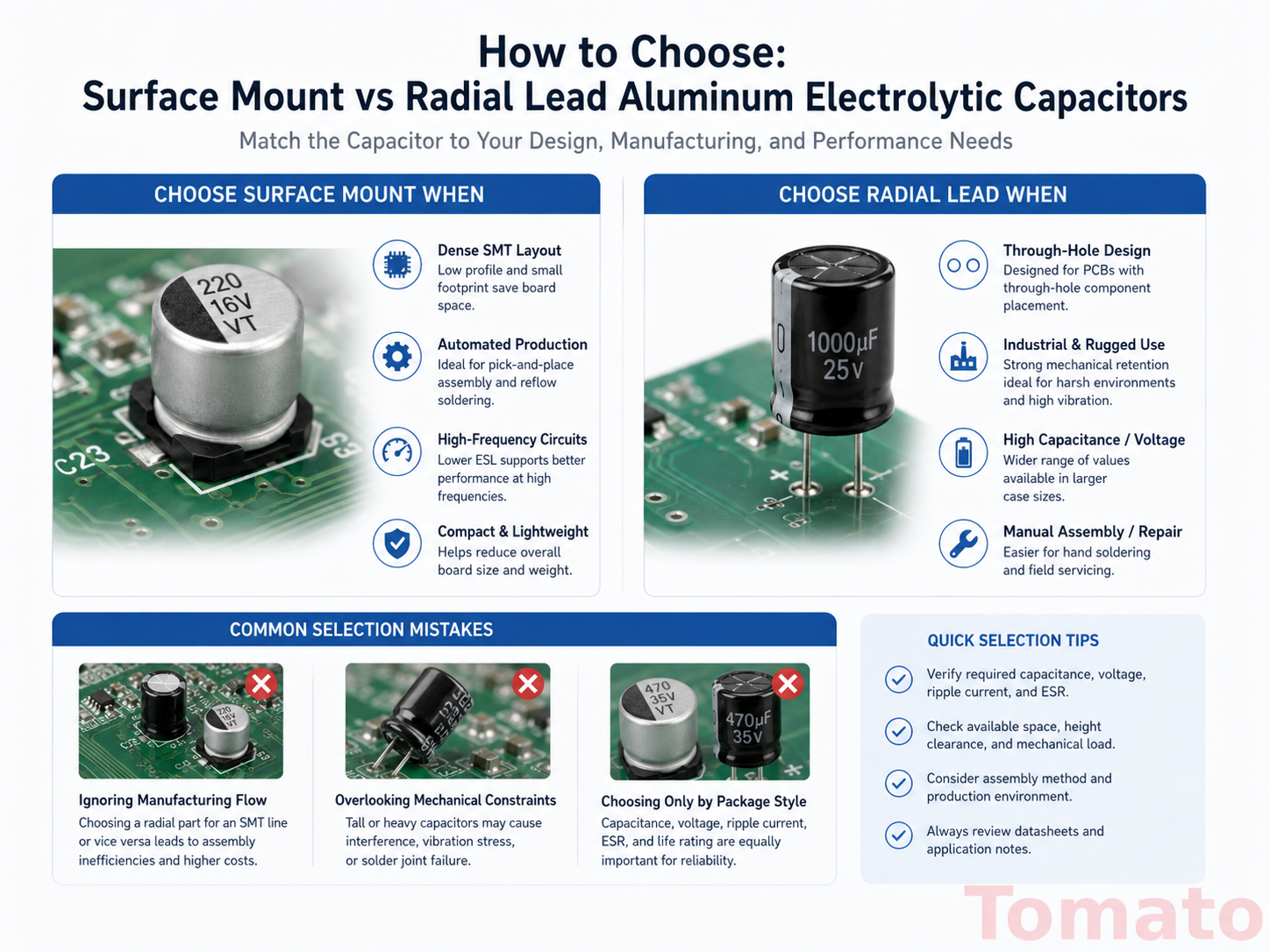

Wann SMD-Kondensatoren die bessere Wahl sind

SMD-Aluminium-Elektrolytkondensatoren sind oft besser geeignet, wenn das Produkt kompakt ist, die PCB dicht bestückt ist und die Produktionslinie für SMT-Montage optimiert wurde. Sie sind auch eine praktische Wahl, wenn Entwickler die Leiterplattenfläche reduzieren und sich an moderner automatisierter Fertigung ausrichten möchten.

Sie eignen sich besonders für Embedded-Elektronik, kompakte Leistungsmodule, Kommunikationsplatinen, Consumer-Produkte und andere Designs, bei denen Platznutzung und Montagedurchsatz wichtig sind.

Wann Radial-Lead-Kondensatoren die bessere Wahl sind

Radial-Lead-Aluminium-Elektrolytkondensatoren sind oft besser geeignet, wenn das Design bereits Through-Hole-Konstruktion verwendet, die Anwendung industriell oder allgemein ist oder das Boardformat größere mechanische Bauteile zulässt. Sie sind außerdem praktisch, wenn langjährig etablierte Montageverfahren, breitere allgemeine Verfügbarkeit und vertraute Umsetzung auf Stromversorgungsplatinen wichtig sind.

In Industrieinstrumenten, Stromversorgungsplatinen, Steuergeräten und vielen konventionellen Wandlersystemen bleiben Radial-Lead-Kondensatoren weiterhin eine starke und relevante Option.

Häufige Auswahlfehler

Nur nach Gehäuseform auswählen

Die Bauform ist wichtig, sollte aber nicht der einzige Faktor sein. Ingenieure müssen auch Kapazität, Nennspannung, ESR, Ripple-Strom, erwartete Lebensdauer und Temperaturbereich prüfen.

Den Fertigungsablauf ignorieren

Manche Kondensatorentscheidungen wirken elektrisch korrekt, passen aber nicht zum tatsächlichen Produktionsprozess. Wenn die Leiterplatte auf SMT-Effizienz ausgelegt ist, kann eine Radial-Lead-Lösung unnötige Montagekomplexität erzeugen. Wenn das Design von einer Through-Hole-Struktur abhängt, ist eine SMD-Option möglicherweise nicht die beste Wahl.

Mechanische Einschränkungen übersehen

Bauhöhe, Lochabstand, Pad-Design und Montagebedingungen sind alle wichtig. Ein Kondensator, der elektrisch passt, kann dennoch Layout- oder Montageprobleme verursachen, wenn mechanische Grenzen nicht frühzeitig geprüft werden.

Annehmen, ein Typ sei immer besser

SMD ist nicht automatisch besser als Radial-Lead, und Radial-Lead ist nicht automatisch veraltet. Die richtige Wahl hängt von der realen Produktarchitektur, dem Fertigungsweg und der Zielanwendung ab.

Fazit

SMD- und Radial-Lead-Aluminium-Elektrolytkondensatoren haben jeweils klare Stärken. SMD-Typen sind oft besser für kompakte Layouts und automatisierte SMT-Fertigung geeignet, während Radial-Lead-Typen für Through-Hole-Montage, Industrieanlagen und breitere allgemeine Verwendung weiterhin hochrelevant bleiben.

Für Ingenieure und Einkaufsteams ergibt sich die beste Entscheidung daraus, Gehäuseform, elektrische Leistung, Montageablauf und Einsatzumgebung an die tatsächlichen Projektanforderungen anzupassen. Wenn Sie Panasonic-Kondensatoroptionen prüfen, können Sie auch Panasonic Aluminium-Elektrolytkondensatoren: Typen, Merkmale und Anwendungen lesen, Panasonic Hybrid-Aluminium-Elektrolytkondensatoren: Vorteile, Anwendungen und Auswahlhinweise ansehen, die TomatoElec-Startseite besuchen oder uns über die Kontaktseite kontaktieren.
