Die Formulierung „application of Norton's theorem to a circuit yields“ führt meistens zu einer direkten Antwort: Sie ergibt eine Norton-Ersatzschaltung. Diese Ersatzschaltung besteht aus einer idealen Stromquelle parallel zu einem Ersatzwiderstand, betrachtet an denselben Ausgangsklemmen wie das ursprüngliche Netzwerk.

Für Studierende ist dies oft eine klassische Lehrbuchfrage. Für Ingenieure ist es mehr als eine Definition. Das Norton-Theorem ist nützlich, wenn ein komplizierter Teil einer Schaltung vereinfacht werden muss, bevor Laststrom, Ausgangsverhalten, Quellenwiderstand oder der Einfluss einer geänderten Last geprüft werden.

Dieser Leitfaden erklärt, was das Norton-Theorem liefert, wie Norton-Strom und Norton-Widerstand berechnet werden, wie es mit dem Thevenin-Theorem zusammenhängt und wo die Methode in Netzteilen, Sensoren, Lastanalyse und allgemeiner Schaltungsanalyse weiterhin nützlich ist.

Was ergibt die Anwendung des Norton-Theorems?

Die Anwendung des Norton-Theorems auf eine Schaltung ergibt eine vereinfachte Ersatzschaltung aus zwei Teilen: einer Norton-Stromquelle und einem Norton-Widerstand, die parallel geschaltet sind. Die Last wird anschließend an dieselben zwei Klemmen angeschlossen.

Diese Ersatzschaltung verhält sich aus Sicht der Last genauso wie das ursprüngliche lineare Netzwerk. Die interne Schaltung kann mehrere Spannungsquellen, Stromquellen und Widerstände enthalten, aber an den gewählten Ausgangsklemmen kann sie durch ein deutlich einfacheres Stromquellenmodell ersetzt werden.

Kurz gesagt verändert das Norton-Theorem die Frage von „Wie analysiere ich diese ganze Schaltung erneut?“ zu „Welche Stromquelle und welchen parallelen Widerstand sieht die Last?“ Deshalb ist das Theorem nützlich, wenn sich die Last ändert oder nur das Ausgangsverhalten wichtig ist.

Das Norton-Theorem einfach erklärt

Das Norton-Theorem besagt, dass jedes lineare Zweiklemmen-Netzwerk durch eine äquivalente Stromquelle parallel zu einem äquivalenten Widerstand dargestellt werden kann. Die zwei Klemmen sind wichtig. Wenn andere Klemmen gewählt werden, kann sich eine andere Norton-Ersatzschaltung ergeben.

Der Norton-Strom, meist als IN geschrieben, ist der Kurzschlussstrom an den Ausgangsklemmen. Der Norton-Widerstand, meist als RN geschrieben, ist der Widerstand, den man beim Hineinsehen in das Netzwerk erkennt, wenn unabhängige Quellen ausgeschaltet werden. Alternativ kann er aus der Leerlaufspannung geteilt durch den Kurzschlussstrom berechnet werden.

Sobald die ursprüngliche Schaltung durch ihre Norton-Ersatzschaltung ersetzt wurde, kann die Last wieder angeschlossen werden. Laststrom und Lastspannung lassen sich dann leichter mit Stromteilung, dem Ohmschen Gesetz oder Quellenumwandlung bestimmen.

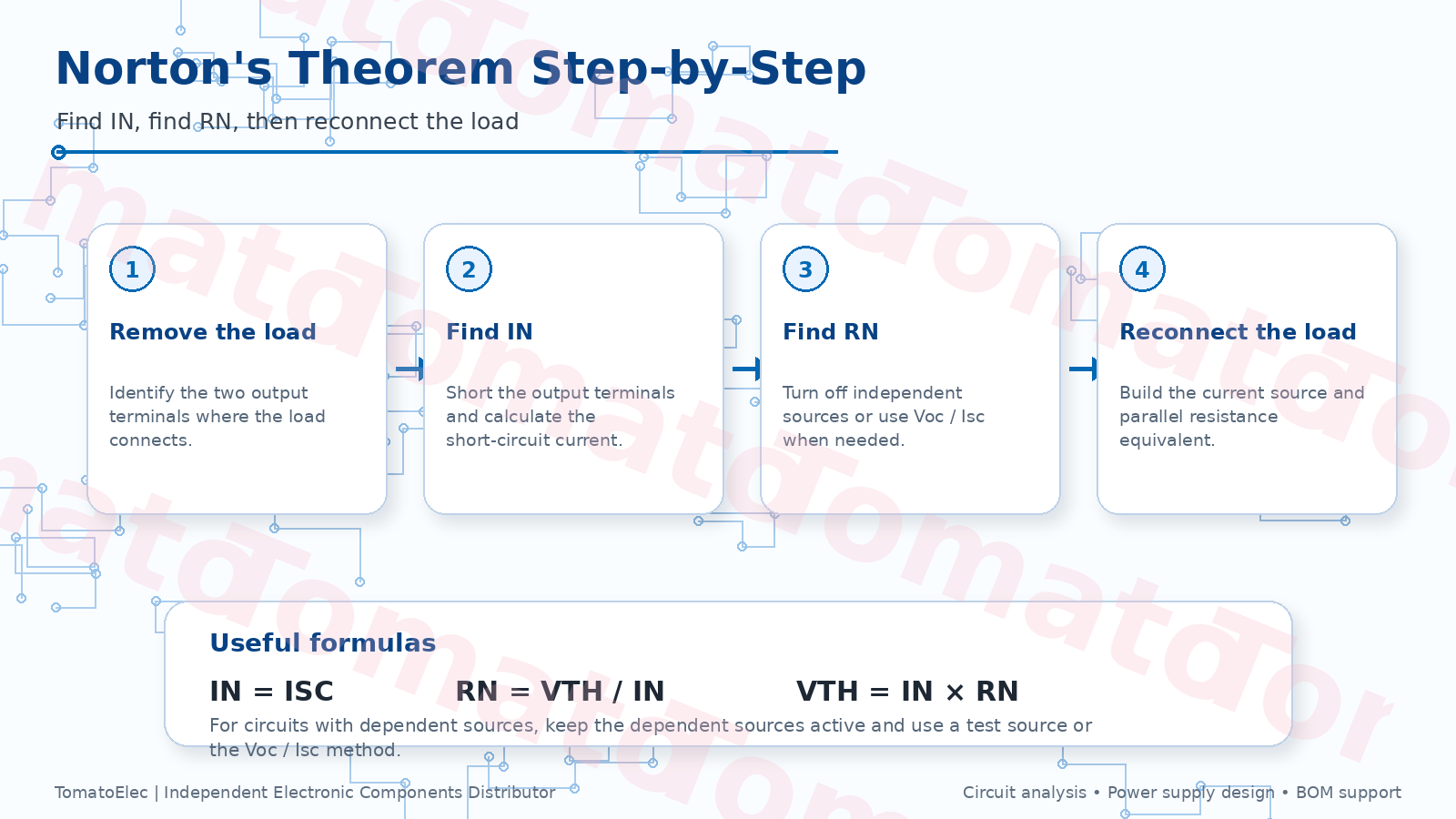

Wie man die Norton-Ersatzschaltung findet

Die praktischen Schritte sind einfach, aber die Details sind wichtig. Definieren Sie immer zuerst die Ausgangsklemmen. Das Norton-Theorem vereinfacht nicht vage die gesamte Schaltung; es vereinfacht das, was die Last an einem bestimmten Klemmenpaar sieht.

1. Last entfernen: Identifizieren Sie die zwei Klemmen, an denen die Last angeschlossen war.
2. Norton-Strom finden: Schließen Sie die Ausgangsklemmen kurz und berechnen Sie den Kurzschlussstrom. Dieser Strom ist IN.
3. Norton-Widerstand finden: Ersetzen Sie unabhängige Spannungsquellen durch Kurzschlüsse und unabhängige Stromquellen durch Unterbrechungen. Berechnen Sie dann den Widerstand, der von den Ausgangsklemmen aus gesehen wird.
4. Abhängige Quellen sorgfältig behandeln: Wenn die Schaltung abhängige Quellen enthält, bleiben diese aktiv. Verwenden Sie dann eine Testquelle oder die Methode Leerlaufspannung geteilt durch Kurzschlussstrom.
5. Norton-Ersatzschaltung aufbauen: Zeichnen Sie IN parallel zu RN und schließen Sie die Last wieder an dieselben Klemmen an.

Ein einfaches Beispiel zum Norton-Theorem

Angenommen, ein lineares Netzwerk wird von zwei Ausgangsklemmen aus betrachtet. Nach der Analyse wird sein Thevenin-Ersatz als 12 V mit einem Serienwiderstand von 4 Ohm gefunden. Der Norton-Widerstand hat denselben Wert:

RN = 4 Ohm

Der Norton-Strom ist die Thevenin-Spannung geteilt durch den Widerstand:

IN = VTH / RN = 12 V / 4 Ohm = 3 A

Die Norton-Ersatzschaltung ist also eine 3-A-Stromquelle parallel zu einem 4-Ohm-Widerstand. Wenn eine 8-Ohm-Last an die Klemmen angeschlossen wird, kann der Laststrom mit Stromteilung berechnet werden:

IL = IN × RN / (RN + RL) = 3 A × 4 / (4 + 8) = 1 A

Daraus ergibt sich eine Lastspannung von:

VL = IL × RL = 1 A × 8 Ohm = 8 V

Das gleiche Ergebnis würde auch mit der Thevenin-Ersatzschaltung erhalten. Norton und Thevenin sind zwei Darstellungen desselben Klemmenverhaltens. Norton ist oft praktischer, wenn die Analyse auf Stromteilung oder paralleles Lastverhalten fokussiert ist.

Norton- und Thevenin-Ersatzschaltungen im Vergleich

Das Norton-Theorem und das Thevenin-Theorem sind eng miteinander verbunden. Thevenin verwendet eine Spannungsquelle in Serie mit einem Widerstand. Norton verwendet eine Stromquelle parallel zu einem Widerstand. Beide Modelle können ineinander umgewandelt werden.

In der praktischen Entwicklungsarbeit wechseln Ingenieure häufig zwischen beiden Formen, je nachdem, welche Darstellung die nächste Berechnung erleichtert. Keine Form ist „richtiger“; beide sind äquivalente Ansichten desselben linearen Netzwerks an den gewählten Klemmen.

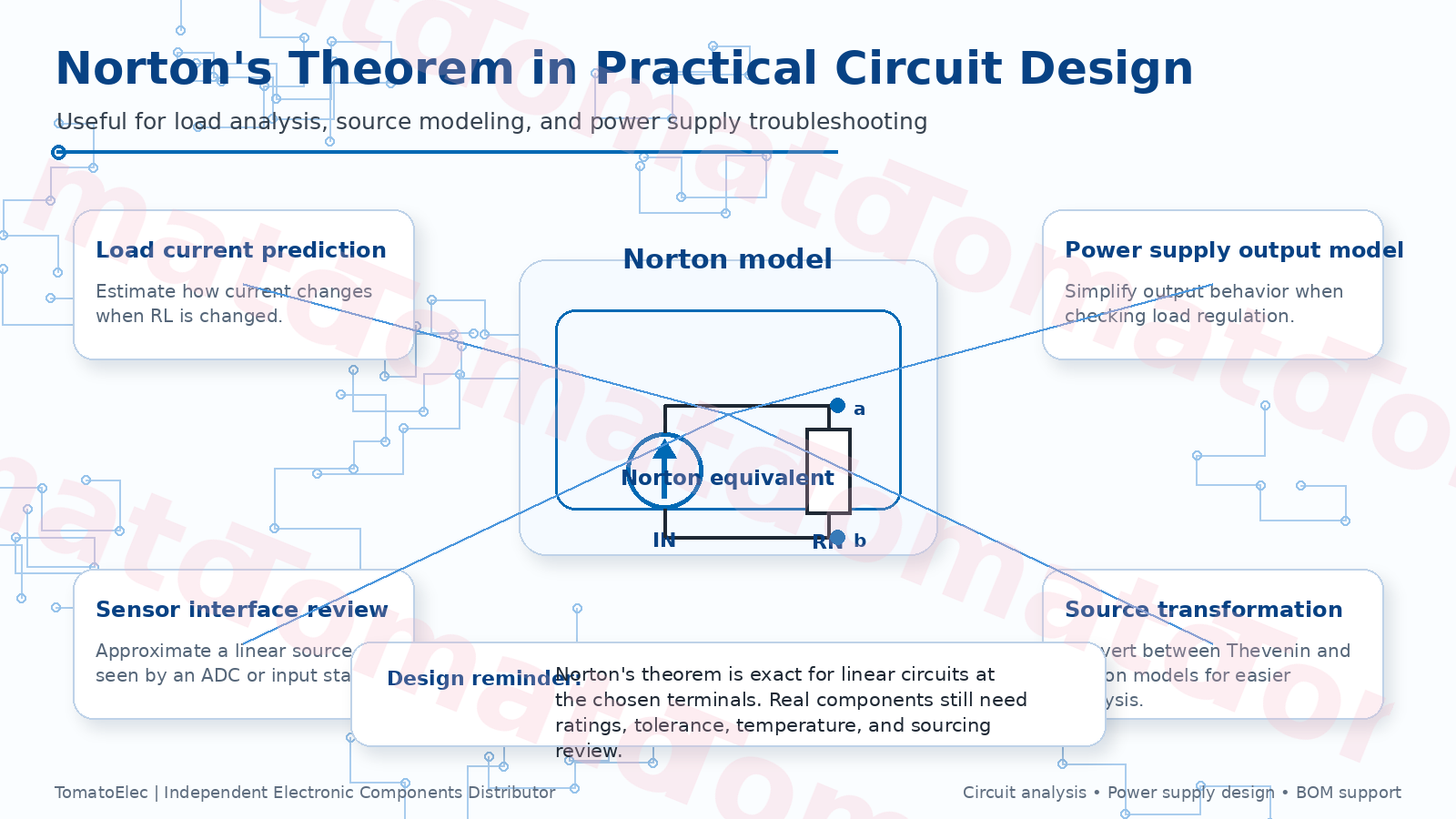

Praktische Anwendungen im Schaltungsdesign

Das Norton-Theorem wird oft in der Grundlagen-Schaltungstheorie gelehrt, ist aber auch in der praktischen Designprüfung nützlich. Es hilft, den Teil einer Schaltung zu vereinfachen, der eine Last treibt, sodass sich der Ingenieur auf Ausgangsstrom, Lastspannung und das Verhalten bei Laständerungen konzentrieren kann.

Typische Anwendungen sind Netzteil-Ausgangsanalyse, Sensor-Interface-Prüfung, Stromquellenmodellierung, Lastregelungsprüfung, Quellenumwandlung und Fehlersuche in linearisierten Schaltungen. Besonders nützlich ist es, wenn eine Last parallel zu einem Ersatzwiderstand angeschlossen ist und die Stromteilung in Norton-Form leichter erkennbar ist.

Beispiel für Netzteil- und Lastanalyse

Eine praktische Anwendung des Norton-Theorems besteht darin, abzuschätzen, wie eine Last eine Quelle oder den Ausgang eines Netzteils beeinflusst. Ein kompliziertes Quellennetzwerk kann auf eine Norton-Stromquelle und einen parallelen Norton-Widerstand reduziert werden. Die Last kann dann am Ausgang angeschlossen werden, und die Stromteilung wird klarer.

Das ersetzt kein detailliertes Netzteildesign. Schaltwandler, Regler und Schutzschaltungen können nichtlinear und frequenzabhängig sein. Für einen linearisierten Arbeitspunkt oder ein vereinfachtes DC-Modell hilft das Norton-Theorem jedoch zu verstehen, wie Quellenwiderstand und Lastwiderstand zusammenwirken.

Für Einkäufer und Sourcing-Teams ist dies auch eine nützliche Erinnerung: Schaltungsanalyse kann das Netzwerk vereinfachen, aber reale Komponenten benötigen weiterhin die richtige Leistungsklasse, Toleranz, Nennspannung, Gehäuseform, Temperaturbereich und Zuverlässigkeitsstufe.

Häufige Fehler bei der Anwendung des Norton-Theorems

Das Norton-Theorem ist einfach, lässt sich aber leicht falsch anwenden. Die häufigsten Fehler sind nicht mathematisch, sondern entstehen durch falsche Klemmenwahl oder vergessene Schaltungsannahmen.

• Falsche Klemmen verwenden: Die Norton-Ersatzschaltung hängt davon ab, wo die Last angeschlossen ist.
• Norton-Strom mit Laststrom verwechseln: IN ist der Kurzschlussstrom, nicht unbedingt der Strom durch eine reale Last.
• Abhängige Quellen ausschalten: Abhängige Quellen müssen bei der Berechnung des Ersatzwiderstands aktiv bleiben.
• Nichtlinearität ignorieren: Das Norton-Theorem gilt direkt für lineare Schaltungen. Nichtlineare Bauteile können nur um einen Arbeitspunkt angenähert werden.
• AC-Impedanz vergessen: In der AC-Analyse muss Widerstand gegebenenfalls als Impedanz bei einer bestimmten Frequenz betrachtet werden.
• Annehmen, dass die interne Schaltung physisch unverändert ist: Das Norton-Modell bildet das Klemmenverhalten ab, nicht interne Verlustleistung oder internen Bauteilstress.

Komponenten- und Sourcing-Hinweise

Eine Norton-Ersatzschaltung ist ein Modell. Sie hilft Ingenieuren, das Schaltungsverhalten zu berechnen, ersetzt aber nicht die richtige Auswahl realer Komponenten. Widerstände, Strommesskomponenten, Leistungsbauteile, Steckverbinder, Kondensatoren und Schutzbauteile müssen weiterhin nach Spannung, Strom, thermischen Anforderungen, Toleranz, Gehäuse und Zuverlässigkeit ausgewählt werden.

TomatoElec ist ein unabhängiger Distributor für elektronische Komponenten und unterstützt Käufer, Ingenieure und Beschaffungsteams beim Sourcing von passiven Komponenten, Power-Management-Komponenten, Sensoren, Dioden und anderen elektronischen Bauteilen. Wenn Ihr Schaltungsdesign oder Reparaturprojekt BOM-Sourcing-Support, Verfügbarkeitsprüfung oder Alternativenbewertung benötigt, können Sie die vollständige Teilenummernliste zur Prüfung senden.

Für Sourcing-Anfragen geben Sie bitte Original-MPN, Menge, gewünschte Lieferzeit, akzeptierte Marken, Gehäuseanforderungen und die Zulässigkeit von Alternativen an. Sie können Anforderungen über die RFQ-Seite einreichen oder uns über Kontakt mit vollständiger BOM und Projektinformation erreichen.

Abschließende Empfehlung

Die Anwendung des Norton-Theorems auf eine Schaltung ergibt eine Norton-Ersatzschaltung: eine äquivalente Stromquelle parallel zu einem äquivalenten Widerstand. Dieses Ergebnis ist nützlich, weil es die Schaltung vereinfacht und gleichzeitig das Spannungs-Strom-Verhalten erhält, das die Last an den gewählten Klemmen sieht.

Die sicherste Vorgehensweise besteht darin, zuerst die Lastklemmen zu definieren, den Kurzschlussstrom zu finden, den Norton-Widerstand zu berechnen und anschließend die Last an die Ersatzschaltung anzuschließen. Wenn die Schaltung abhängige Quellen oder nichtlineare Bauteile enthält, sollte die Analysemethode sorgfältiger gewählt werden.

Für praktische Schaltungsarbeit ist das Norton-Theorem nicht nur eine Lehrbuchformel. Es ist eine nützliche Denkweise für Quellenverhalten, Laststrom, Ausgangswiderstand von Netzteilen, Sensorinterfaces und Ersatzschaltungsmodelle, bevor wieder reale Bauteilauswahl und Sourcing betrachtet werden.
