High-Voltage MLCCs sind nicht automatisch schwer zu beschaffen. Der Austausch wird jedoch schwieriger, wenn Spannung, Kapazität, Dielektrikum, Gehäusegröße, Zuverlässigkeitsklasse und Liefertermin gleichzeitig übereinstimmen müssen.

Für einen gewöhnlichen Niederspannungs-Entkopplungskondensator gibt es möglicherweise mehrere praktikable Alternativen verschiedener Marken. Bei einem 250V- oder 500V-MLCC in einer Resonanzschaltung, einem Leistungswandler, einer Industriesteuerung oder einem Server-Powersystem kann die Zahl geeigneter Ersatztypen deutlich kleiner sein.

Deshalb sollten 100V-, 250V- und 500V-Keramikkondensatoren früher im Einkaufszyklus geprüft werden. Eine frühzeitige Beschaffung gibt Entwicklung und Einkauf Zeit, Verfügbarkeit zu prüfen, Herstellerserien zu vergleichen, alternative Gehäuse freizugeben und kurzfristige Redesigns zu vermeiden.

Warum die Beschaffung von High-Voltage MLCCs mehr Zeit benötigt

Die Beschaffungsschwierigkeit eines MLCC wird nicht allein durch die Spannung bestimmt. Ein 500V-Kondensator mit niedriger Kapazität und einem gängigen C0G-Dielektrikum kann leichter verfügbar sein als ein 100V-Kondensator mit hoher Kapazität, kompaktem Gehäuse, X7R-Eigenschaften, Soft-Termination und einer bestimmten Zuverlässigkeitsklasse.

Das Problem entsteht, wenn mehrere Anforderungen gleichzeitig erfüllt werden müssen. Käufer benötigen möglicherweise dieselbe Kapazität, Spannung, Toleranz, Dielektrikumklasse, Gehäuseabmessung, Bauhöhe, Anschlussstruktur, Temperaturklasse, Qualifikation und Herstellerfreigabe.

Jede zusätzliche Einschränkung reduziert die Zahl realistischer Alternativen. Wird das Originalteil knapp, kann der Einkauf feststellen, dass der elektrisch passendste Ersatz nicht auf die Leiterplatte passt, während der mechanisch passende Ersatz nicht die erforderliche Kapazität oder Spannungsfestigkeit bietet.

Frühzeitige Beschaffung bedeutet nicht zwangsläufig, große Mengen auf Verdacht zu bestellen. Es bedeutet, die freigegebene Teileliste zu bestätigen, die aktuelle Verfügbarkeit zu prüfen, Second Sources zu bewerten und frühzeitig festzulegen, welche Spezifikationen geändert werden dürfen.

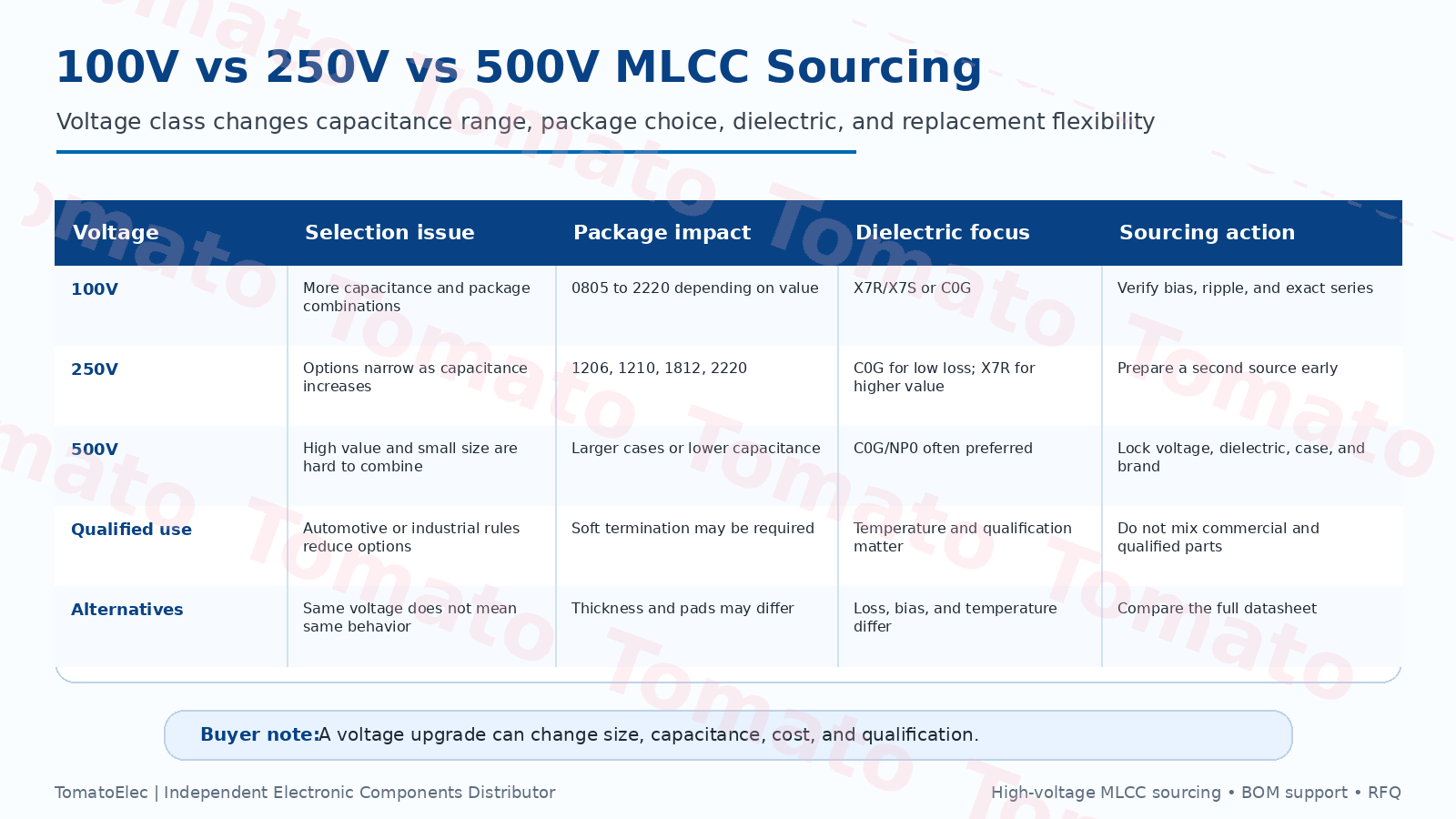

Was 100V-, 250V- und 500V-MLCCs unterscheidet

Mit steigender Nennspannung müssen Hersteller üblicherweise Dielektrikumdicke, Kapazität, Gehäusegröße, Verlustverhalten und Zuverlässigkeit gegeneinander abwägen. Dadurch verändert sich, welche Kapazitäts- und Gehäusekombinationen in den einzelnen Spannungsklassen verfügbar sind.

Bei 100V finden Käufer häufig noch eine relativ breite Auswahl an X7R-, X7S- und C0G-Produkten in üblichen Gehäusen. Bei 250V verlagern sich höhere Kapazitätswerte häufiger auf größere Gehäuse. Bei 500V können stabile C0G- oder NP0-Produkte leichter verfügbar sein als kompakte Class-II-Varianten mit hoher Kapazität.

Dies sind allgemeine Beschaffungsmuster und keine festen Regeln. Die tatsächliche Verfügbarkeit hängt von Herstellerserie, Kapazität, Toleranz, Gehäuse, Dielektrikum, Zuverlässigkeitsklasse und Lifecycle-Status ab.

Warum die Auswahl an Ersatztypen kleiner wird

Zwei Kondensatoren können dieselbe Nennspannung besitzen und trotzdem nicht austauschbar sein. Einer kann ein C0G-Dielektrikum verwenden, während der andere X7R nutzt. Einer kann ein gewöhnliches kommerzielles Bauteil sein, während der andere eine Soft-Termination besitzt oder zu einer Automotive- beziehungsweise High-Reliability-Serie gehört.

Ein praktikabler Ersatz muss normalerweise mehr als nur die Nennspannung erfüllen. Käufer sollten Kapazität, Toleranz, Dielektrikum, Gehäusegröße, Bauhöhe, Anschlussstruktur, Temperaturklasse, Isolationswiderstand, Verlustverhalten, DC-Bias-Eigenschaften, Ripple-Bedingungen und Lifecycle-Status vergleichen.

Die freigegebene Herstellerliste kann die Auswahl weiter einschränken. Ein Design akzeptiert möglicherweise nur Murata, Samsung Electro-Mechanics, TDK, Taiyo Yuden, Yageo, KEMET oder KYOCERA AVX. Selbst wenn ein anderer Hersteller ein technisch ähnliches Bauteil anbietet, kann vor dem Kauf eine Kunden- oder Engineering-Freigabe erforderlich sein.

Deshalb kann eine allgemeine Internetsuche einen falschen Eindruck von der Verfügbarkeit vermitteln. Viele Suchergebnisse können dieselbe Spannung und Kapazität besitzen, aber nur wenige erfüllen die vollständigen elektrischen und mechanischen Anforderungen.

Beschaffungshinweise für 100V-MLCCs

100V-MLCCs werden häufig in Industriesteuerungen, Kommunikationstechnik, Automobilelektronik, Leistungswandlern, Server-Powerschaltungen, Beleuchtung und allgemeinen Filterschaltungen verwendet. Im Vergleich zu höheren Spannungsklassen ist die Auswahl oft größer.

Das Beschaffungsrisiko steigt jedoch, wenn das Design hohe Kapazität in 0805, 1206 oder einem anderen kompakten Gehäuse benötigt. Ein Nennwert wie 1uF, 2.2uF, 4.7uF oder 10uF kann bei verschiedenen Herstellerserien unter Betriebsspannung eine unterschiedliche effektive Kapazität liefern.

Eine höhere Nennkapazität löst das Problem nicht automatisch. Ein Ersatzteil muss unter dem tatsächlichen DC Bias, der Temperatur, dem Ripple und den Gehäusebedingungen geprüft werden.

Bei der Bewertung von 100V-Alternativen sollte geprüft werden, ob ein größeres Gehäuse, eine höhere Nennspannung, eine andere Toleranz oder eine andere freigegebene Herstellerserie akzeptiert werden kann. Diese Möglichkeiten sollten geklärt werden, bevor das Originalteil dringend benötigt wird.

Beschaffungshinweise für 250V-MLCCs

250V-MLCCs werden häufig in Hochspannungsfiltern, Industrienetzteilen, Snubber-Positionen, Resonanzschaltungen, Motorsteuerungen, Automotive-Systemen und anderen Anwendungen eingesetzt, bei denen 100V nicht genügend Reserve bieten.

In dieser Spannungsklasse wird die Kombination aus hoher Kapazität und kleiner Grundfläche schwieriger. Käufer finden möglicherweise mehr Optionen in 1206, 1210, 1812, 2220 sowie in gestapelten, Metallrahmen- oder bedrahteten Strukturen als in sehr kleinen Chipgrößen.

Ein Ingenieur kann ein 500V-Bauteil als Alternative zu einem 250V-Bauteil freigeben. Das macht den Austausch jedoch nicht automatisch zulässig. Das Bauteil mit höherer Spannung kann einen anderen Kapazitätsbereich, ein anderes Dielektrikum, eine andere Höhe, andere ESR- und ESL-Werte, einen anderen Preis oder ein anderes PCB-Footprint besitzen.

Für Produktionsprojekte ist es sicherer, mindestens eine freigegebene Second Source oder eine freigegebene Alternative mit höherer Spannung vorzubereiten, solange das ursprüngliche 250V-Bauteil noch verfügbar ist.

Beschaffungshinweise für 500V-MLCCs

500V-MLCCs werden eingesetzt, wenn Schaltungen eine größere Spannungsreserve, stabiles Hochfrequenzverhalten, geringe Verluste oder kompakte Hochspannungsfilter benötigen. Typische Positionen sind Resonanzschaltungen, Snubber, industrielle Leistungswandler, Automotive-Leistungselektronik, Messschaltungen und Hochspannungs-Leistungsstufen.

Bei 500V sind C0G- oder NP0-Produkte oft attraktiv, wenn geringe Verluste und stabile Kapazität erforderlich sind. Ihre Kapazitätswerte sind normalerweise kleiner als bei Class-II-Produkten mit hoher Dielektrizitätskonstante. Je nach Design können daher mehrere Kondensatoren erforderlich sein.

Benötigt die Schaltung gleichzeitig 500V und eine relativ hohe Kapazität, kann das Gehäuse größer werden oder sich die Produktstruktur ändern. Käufer sollten nicht davon ausgehen, dass ein kompakter 100V-X7R-MLCC eine einfache 500V-Version mit denselben Abmessungen und derselben Kapazität besitzt.

Eine Beschaffungsanfrage für 500V-MLCCs sollte die genaue Anwendung, Betriebsspannung, Transienten, erforderliche Kapazität, Dielektrikum, Gehäusebeschränkungen, Ripple-Bedingungen, Temperatur und zulässige Ersatzregeln enthalten.

Dielektrikum, Kapazität und DC Bias

Die Auswahl des Dielektrikums ist ein zentraler Bestandteil der High-Voltage-MLCC-Auswahl. C0G- und NP0-Kondensatoren bieten stabile Kapazität, geringe Verluste und eine geringe Spannungsabhängigkeit, stellen jedoch normalerweise niedrigere Kapazitätswerte bereit.

X7R, X7S, X8R und verwandte Class-II-Dielektrika bieten eine höhere Kapazitätsdichte. Ihre effektive Kapazität kann sich unter Gleichspannung, Temperatur und AC-Bedingungen verändern. Zwei Bauteile mit derselben Nennkapazität können sich deshalb in der realen Schaltung unterschiedlich verhalten.

Bei Filter- und Energiespeicherpositionen sollten Ingenieure die effektive Kapazität bei der Betriebsspannung prüfen, statt sich nur auf den in der Bauteilbeschreibung angegebenen Nennwert zu verlassen.

Bei Resonanz-, Timing-, Hochfrequenz- oder verlustarmen Positionen können Stabilität und Verlustfaktor des Dielektrikums wichtiger sein als die größtmögliche Nennkapazität.

Gehäusegröße und mechanische Einschränkungen

High-Voltage MLCCs können größere Gehäuse, eine größere Bauhöhe, breitere Anschlussabstände oder besondere Strukturen benötigen. Dadurch entstehen mechanische Einschränkungen, die bei einer dringenden Ersatzsuche leicht übersehen werden.

Eine vorgeschlagene Alternative passt möglicherweise nicht unter einen Kühlkörper, neben einen Transformator, zwischen Steckverbinder oder in ein Power-Modul mit begrenzter Höhe. Sie kann außerdem ein anderes Land Pattern oder einen anderen Lötprozess erfordern.

Auch mechanischer Stress sollte berücksichtigt werden. Große MLCCs können empfindlicher auf Leiterplattenbiegung und thermische Ausdehnung reagieren. Soft-Termination-, Metallrahmen-, gestapelte oder bedrahtete Strukturen können verwendet werden, wenn Board Flex und Temperaturzyklen kritisch sind.

Bei der Vorbereitung von Alternativen sollten Käufer vollständige Angaben zu Länge, Breite, Höhe, Anschlussstruktur, Land Pattern und Montagebeschränkungen erfassen, nicht nur den EIA-Gehäusecode.

Typische Anwendungen von High-Voltage MLCCs

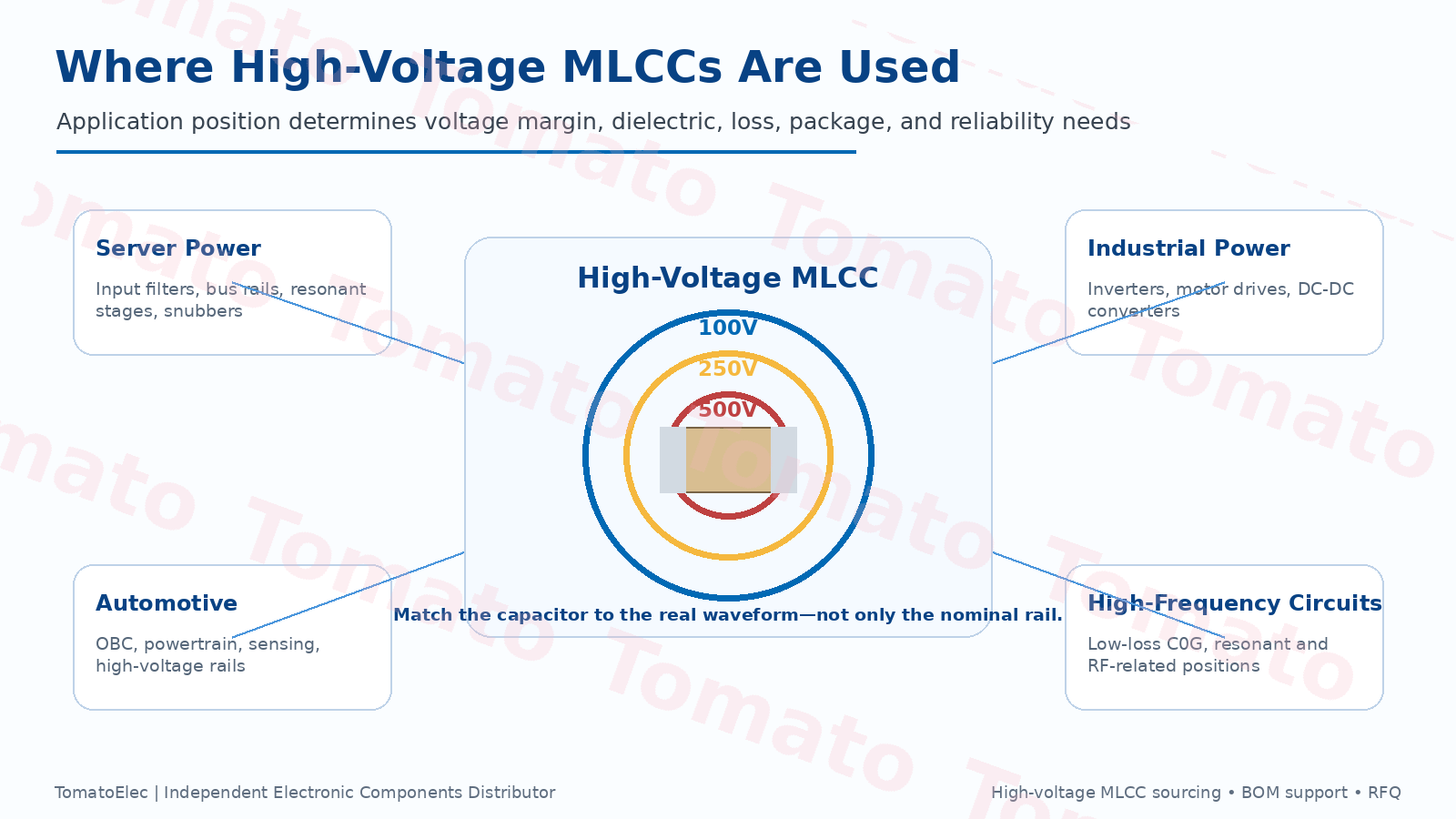

High-Voltage MLCCs werden in Server-Powersystemen, industrieller Leistungselektronik, Automobilelektronik, Kommunikationssystemen, erneuerbaren Energiesystemen, Beleuchtung, Motorantrieben, Invertern, Wandlern und Hochfrequenzschaltungen eingesetzt.

In Server- und Rechenzentrum-Powersystemen können sie in Eingangsfiltern, Zwischenbussen, Resonanzwandlern, Snubbern, Hilfsnetzteilen und Positionen zur Rauschunterdrückung eingesetzt werden.

In Industrie- und Automotive-Anwendungen kann zusätzlich Soft-Termination, eine höhere Temperaturfestigkeit, AEC-Q200-Qualifikation, eine verstärkte Struktur oder eine strengere Zuverlässigkeitskontrolle erforderlich sein.

Die Anwendungsposition sollte in jeder RFQ angegeben werden. Ein 500V-Kondensator in einer Resonanzschaltung kann andere Verlustanforderungen besitzen als ein 500V-Kondensator für allgemeine Filterung.

Wie freigegebene Alternativen vorbereitet werden

Der beste Zeitpunkt für die Vorbereitung einer Alternative ist, bevor das Originalteil knapp wird. Beginnen Sie mit der exakten Herstellerteilenummer und legen Sie fest, welche Spezifikationen unveränderlich sind und welche angepasst werden dürfen.

Eine vollständige Alternativenprüfung sollte Folgendes enthalten:

• Nennspannung: Betriebsspannung, Transienten und Derating-Regeln bestätigen.
• Kapazität: Nennkapazität und effektive Kapazität prüfen.
• Dielektrikum: C0G nicht ohne Engineering-Prüfung durch X7R ersetzen und umgekehrt.
• Gehäuse: Länge, Breite, Höhe, Land Pattern und Montageabstand vergleichen.
• Anschlussstruktur: Prüfen, ob Standard-, Soft-, Metallrahmen-, gestapelte oder bedrahtete Bauform erforderlich ist.
• Temperatur: Erforderlichen Betriebsbereich und Temperaturcharakteristik abgleichen.
• Zuverlässigkeitsklasse: Kommerzielle, industrielle, Automotive- oder andere Qualifikationen bestätigen.
• Lifecycle: Status als Active, NRND, Obsolete oder Limited Availability prüfen.

Wenn markenübergreifende Alternativen akzeptiert werden, sollten diese frühzeitig für die Engineering-Freigabe vorbereitet werden. Warten Sie nicht, bis nur noch wenige Tage bis zu einem möglichen Produktionsstillstand verbleiben.

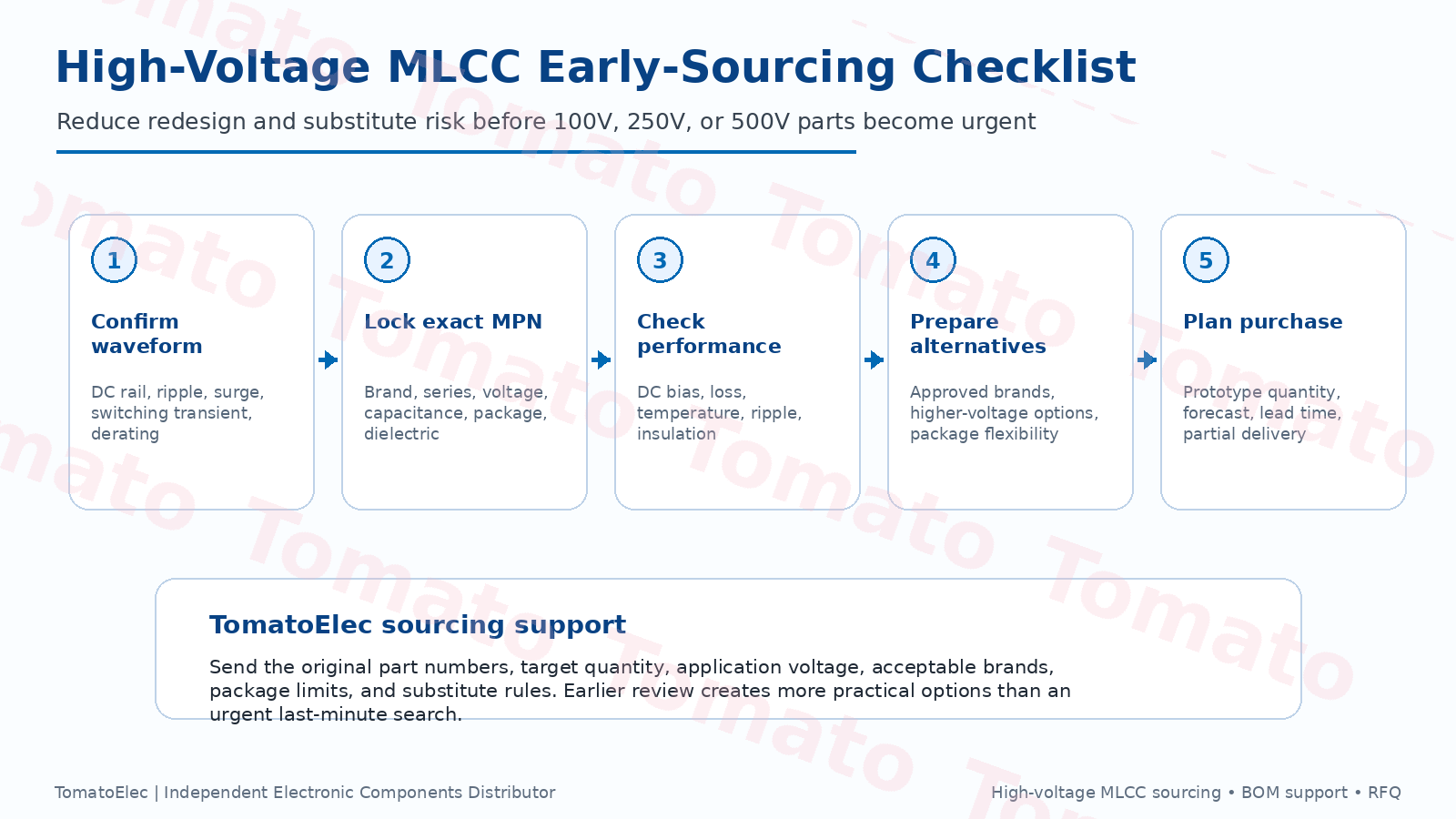

Checkliste für die frühzeitige Beschaffung

Bereiten Sie vor einer RFQ für High-Voltage MLCCs folgende Angaben vor:

• Original-MPN: Vollständige Herstellerteilenummer angeben.
• Anwendung: Angeben, ob das Bauteil für Filterung, Snubber, Resonanz, Messung, Entkopplung oder eine andere Position verwendet wird.
• Betriebsspannung: Normale DC-Spannung, Ripple, Einschaltbedingungen, Surge und Transienten angeben, sofern verfügbar.
• Kapazität und Toleranz: Nennwert und akzeptablen Bereich nennen.
• Dielektrikum: C0G/NP0, X7R, X7S, X8R oder eine andere erforderliche Charakteristik angeben.
• Gehäuse und Höhe: Gehäusegröße, Höhenbeschränkungen und Land-Pattern-Vorgaben angeben.
• Zuverlässigkeitsanforderung: Automotive-, Industrie-, High-Reliability-, Soft-Termination- oder andere Anforderungen nennen.
• Freigegebene Marken: Akzeptierte Hersteller und Möglichkeit zur Prüfung neuer Marken angeben.
• Menge: Nach Möglichkeit Prototypen-, Produktions- und Jahresbedarfe angeben.
• Lieferplan: Benötigtes Datum und Akzeptanz von Teillieferungen angeben.

Wie TomatoElec die Beschaffung von High-Voltage MLCCs unterstützt

TomatoElec ist ein unabhängiger Distributor für elektronische Komponenten und unterstützt Käufer, Ingenieure und Beschaffungsteams beim Sourcing von MLCCs, Kondensatoren, Dioden, Power-Management-Komponenten und anderen elektronischen Bauteilen.

Wenn Ihr Projekt 100V-, 250V-, 500V- oder andere High-Voltage MLCCs benötigt, können Sie die Original-MPN-Liste, Zielmengen, den benötigten Liefertermin, freigegebene Marken, Gehäusebeschränkungen und zulässige Ersatzregeln senden.

TomatoElec unterstützt Verfügbarkeitsprüfungen, BOM-Sourcing, Inventory Support und prüfbare Alternativoptionen. Verfügbarkeit und Eignung sollten stets anhand des aktuellen Angebots und der Herstellerdokumentation bestätigt werden.

Für verwandte Kondensatoranfragen können Käufer Keramikkondensatoren prüfen und Anforderungen über die RFQ-Seite einreichen. Bei schwierigen oder dringenden MLCC-Listen können Sie uns über die Kontaktseite mit den vollständigen Spezifikationen erreichen.

Abschließende Empfehlung

Das Beschaffungsrisiko von High-Voltage MLCCs steigt, wenn Spannung, Kapazität, Gehäusegröße, Dielektrikum, Zuverlässigkeitsklasse und Lieferanforderungen gleichzeitig erfüllt werden müssen. Die Spannungsangabe allein zeigt nicht, wie leicht ein Bauteil ersetzt werden kann.

100V-Produkte bieten möglicherweise mehr Auswahl, doch hohe Kapazität und kompakte Gehäuse können trotzdem Einschränkungen verursachen. Bei 250V und 500V wird die realistische Auswahl häufig kleiner, besonders wenn geringe Verluste, kompakte Abmessungen, Automotive-Qualifikation oder hohe Zuverlässigkeit benötigt werden.

Die praktische Lösung ist eine frühzeitige Prüfung. Bestätigen Sie die Original-MPN, legen Sie unveränderliche Spezifikationen fest, bereiten Sie freigegebene Alternativen vor und prüfen Sie die Verfügbarkeit, bevor die Beschaffung dringend wird. Eine frühere Planung bietet Entwicklung und Einkauf meist mehr Möglichkeiten als eine kurzfristige Ersatzsuche.
