Panasonic Aluminium-Elektrolytkondensatoren werden in Stromversorgungen und Industrieanlagen häufig eingesetzt, weil sie praktische Kapazitätswerte, eine breite Serienabdeckung und bewährte Leistung unter vielen Schaltungsbedingungen bieten.

Für Ingenieure und Einkäufer geht es bei der Auswahl des richtigen Kondensators nicht nur darum, einen Kapazitätswert festzulegen. Eine gute Entscheidung erfordert außerdem die Prüfung von Nennspannung, ESR oder Impedanz, Ripple-Strom-Fähigkeit, Betriebstemperaturbereich, erwarteter Lebensdauer, Bauform und den tatsächlichen Einsatzbedingungen des Endprodukts. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

Warum Panasonic Aluminium-Elektrolytkondensatoren weit verbreitet sind

Panasonic bietet ein breites Portfolio an Aluminium-Elektrolytkondensatoren, das Surface-Mount-Typen, Radial-Lead-Typen und Hybrid-Aluminium-Elektrolytkondensator-Familien umfasst. Dadurch können Ingenieure eine Kondensatorserie leichter an unterschiedliche Leiterplattenstrukturen, Montageverfahren, Zuverlässigkeitsziele und elektrische Anforderungen anpassen.

In der praktischen Entwicklung werden Panasonic-Kondensatoren häufig für Leistungsschaltungen in Betracht gezogen, weil lange Lebensdauer, Low-ESR-Optionen, Ripple-Strom-Fähigkeit und stabiler Betrieb beim Entwurf von Stromversorgungen, Wandlerstufen und Industrieelektronik besonders wichtig sind.

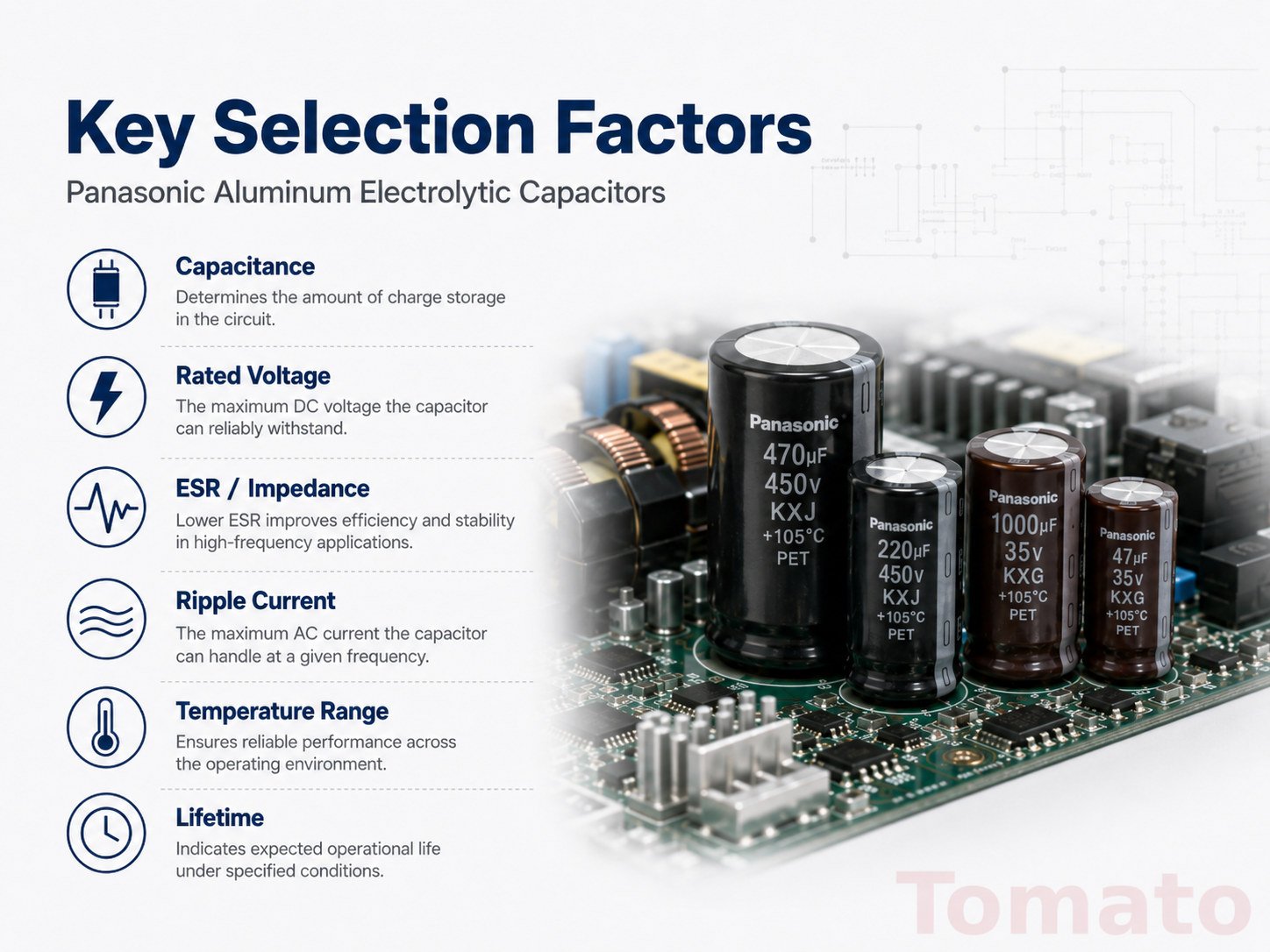

Wichtige Auswahlfaktoren

1. Kapazität

Der Kapazitätswert bestimmt, wie viel Ladung der Kondensator speichern kann und wie wirksam er Filterung, Glättung oder Energiespeicherung unterstützt. In Stromversorgungsschaltungen kann zu geringe Kapazität Ripple erhöhen und die Stabilität verringern, während zu hohe Kapazität ohne Berücksichtigung von Baugröße und Kosten unnötigen Designaufwand verursachen kann.

2. Nennspannung

Die Nennspannung sollte immer mit ausreichender Reserve über der tatsächlichen Betriebsspannung gewählt werden. Das unterstützt die Langzeitzuverlässigkeit und verringert das Risiko elektrischer Überlastung unter realen Betriebsbedingungen.

3. ESR / Impedanz

ESR und Impedanz sind besonders in Schalt- und hochfrequenzbezogenen Leistungsdesigns wichtig. Ein niedrigerer ESR kann helfen, Verluste zu reduzieren, die Effizienz zu verbessern und die Ripple-Leistung in der richtigen Anwendung zu unterstützen.

4. Ripple-Strom

Die Ripple-Strom-Fähigkeit ist ein kritischer Faktor in Wandlern, Stromversorgungsplatinen und Industrieanlagen. Wenn der Kondensator den erwarteten Ripple-Strom nicht bewältigen kann, können Temperaturanstieg und Langzeitzuverlässigkeitsprobleme auftreten.

5. Temperaturbereich

Der Betriebstemperaturbereich muss zur realen Einsatzumgebung passen. Das ist besonders wichtig bei Industrieanlagen, geschlossenen Leistungsmodulen und Anwendungen mit hoher Umgebungs- oder interner Wärme.

6. Lebensdauer

Die erwartete Lebensdauer sollte sorgfältig geprüft werden, insbesondere bei Industriesystemen und Stromversorgungsprodukten mit langer Einsatzdauer. Ein Kondensator, der elektrisch akzeptabel ist, kann dennoch die falsche Wahl sein, wenn die Belastbarkeitsziele nicht zu Wartungs- oder Betriebserwartungen des Produkts passen.

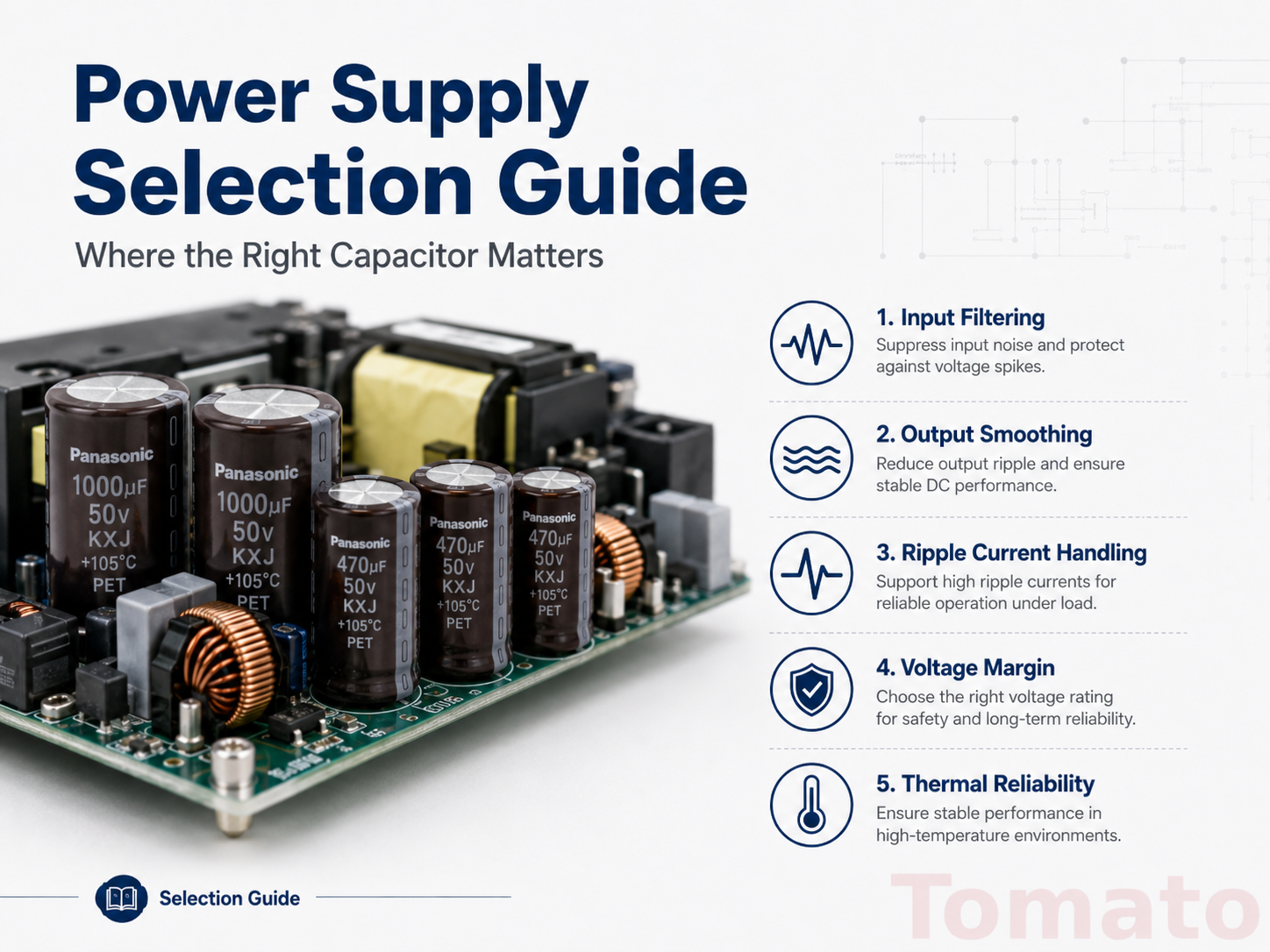

Auswahl für Stromversorgungsdesigns

Stromversorgungsschaltungen benötigen Kondensatoren häufig für Eingangsfilterung, Ausgangsglättung, Ripple-Kontrolle und Spannungsstabilisierung. In diesen Designs gehören ESR, Ripple-Strom-Fähigkeit und Spannungsreserve meist zu den wichtigsten Auswahlpunkten.

Ingenieure sollten prüfen, ob die ausgewählte Panasonic-Kondensatorserie die erwartete Schaltfrequenzumgebung, das Ripple-Niveau und die langfristigen thermischen Bedingungen unterstützen kann. In vielen Fällen ist der richtige Stromversorgungskondensator nicht einfach der mit der größten Kapazität, sondern derjenige, der Kapazität, ESR, Ripple-Strom, thermische Belastung und Baugröße am besten ausbalanciert.

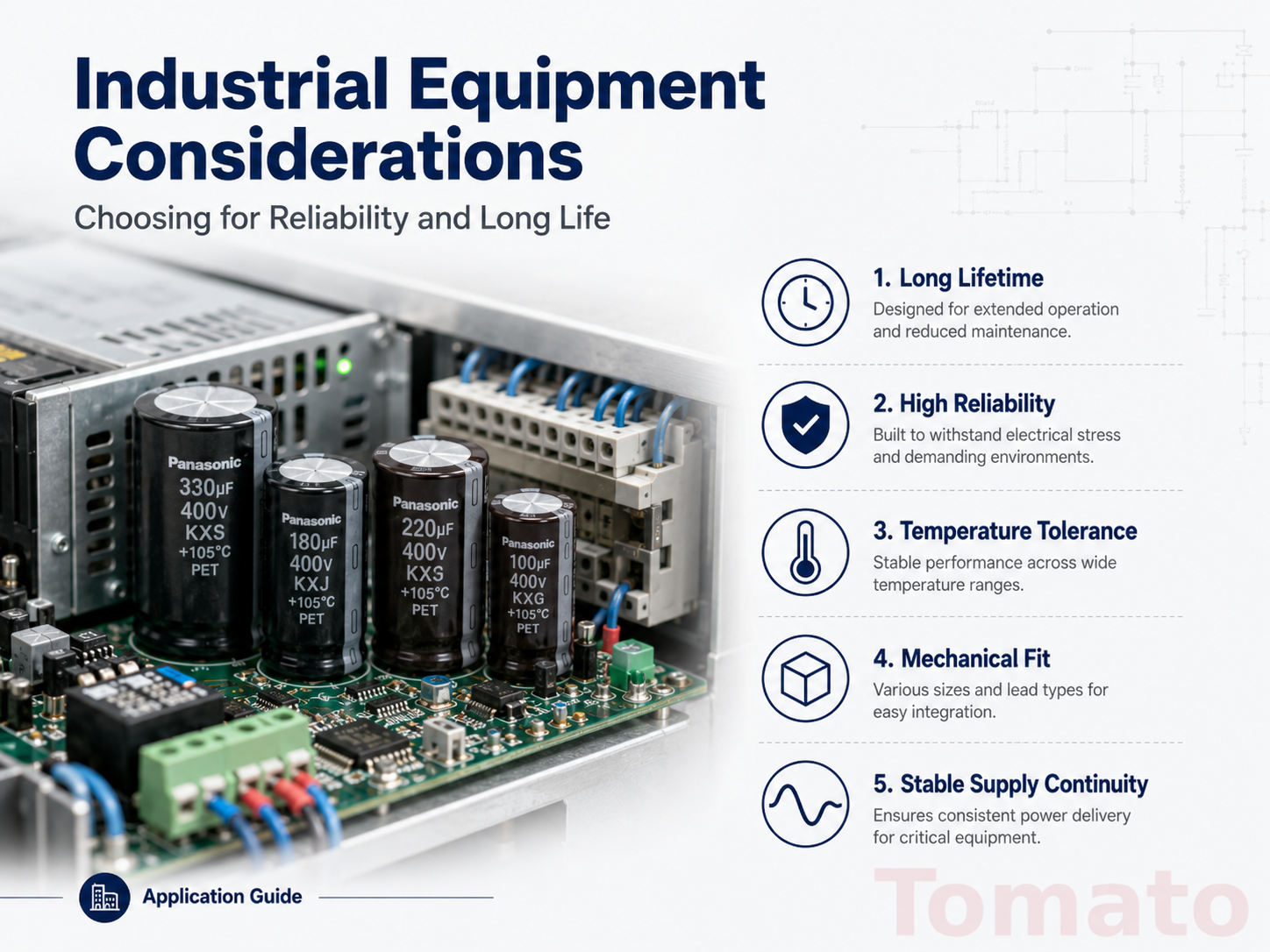

Auswahl für Industrieanlagen

Industrieelektronik arbeitet häufig mit langen Einschaltdauern, wechselnden Lasten, höheren Umgebungstemperaturen und strengeren Zuverlässigkeitserwartungen. In diesem Zusammenhang werden lange Lebensdauer, Temperaturtoleranz, mechanische Passform und stabile Versorgungskontinuität besonders wichtig.

Bei der Auswahl von Kondensatoren für industrielle Steuerplatinen, Leistungsmodule oder Leistungsstufen sollten Ingenieure und Einkäufer bestätigen, dass die gewählte Serie zum vorgesehenen Lebensdauerziel, zur mechanischen Einbausituation und zum erwarteten Wartungszyklus passt. Hier kann das breitere Serienportfolio von Panasonic unterschiedliche industrielle Designanforderungen gut unterstützen.

Überlegungen zu SMD-, Radial-Lead- und Hybrid-Typen

SMD-Aluminium-Elektrolytkondensatoren werden häufig für kompakte Leiterplatten und automatisierte SMT-Fertigung bevorzugt. Radial-Lead-Kondensatoren sind oft besser für Through-Hole-Montage, traditionelle Stromversorgungsplatinen und viele Industriesysteme geeignet, in denen mechanische Robustheit weiterhin wichtig ist.

Hybrid-Aluminium-Elektrolytkondensatoren können die bessere Wahl sein, wenn niedrigerer ESR, stärkere Ripple-Strom-Fähigkeit und stabileres elektrisches Verhalten über verschiedene Betriebsbedingungen hinweg erforderlich sind. In realen Anwendungen hängt das richtige Format oder die richtige Familie vom tatsächlichen Gleichgewicht zwischen Layout, Fertigungsmethode, Zuverlässigkeitsziel und elektrischer Belastung ab.

Checkliste für Ingenieure und Einkäufer

Bevor ein Panasonic-Kondensator für die Produktion freigegeben wird, sollten sowohl Entwicklungs- als auch Einkaufsteams die grundlegenden elektrischen Anforderungen und die realen Beschaffungsbedingungen prüfen. Dazu gehören Kapazität, Nennspannung, Eignung von ESR oder Ripple-Strom, Temperatur- und Lebensdaueranforderungen, Bauform sowie Versorgungskontinuität.

Ein technisch geeigneter Kondensator kann dennoch die falsche Wahl werden, wenn seine Bauform nicht zur Leiterplatte passt, wenn die Lieferzeit nicht mit dem Projektplan übereinstimmt oder wenn die gewählte Serie nicht zur vorgesehenen Anwendungsumgebung passt.

Fazit

Die Auswahl von Panasonic Aluminium-Elektrolytkondensatoren für Stromversorgungen und Industrieanlagen erfordert mehr, als nur die Kapazität zu prüfen. Die beste Entscheidung ergibt sich aus dem Gleichgewicht zwischen Kapazität, Nennspannung, ESR, Ripple-Strom, Temperaturbereich, Lebensdauer, Montageart und der tatsächlichen Einsatzumgebung.
