Beim Entwurf von Stromversorgungen und Industrieelektronik bleiben Panasonic Aluminium-Elektrolytkondensatoren eine der wichtigsten Komponenten für stabile Leistung und langfristige Zuverlässigkeit.

Unter den vielen Spezifikationen in einem Datenblatt sind Low ESR, Ripple-Strom und Lebensdauer die drei Faktoren, die Effizienz, Wärmeentwicklung und Langzeitbeständigkeit am direktesten beeinflussen. Für Ingenieure und Einkäufer ist es oft wichtiger zu verstehen, wie diese drei Parameter zusammenwirken, als einfach nur einen größeren Kapazitätswert zu wählen.

Dieser Leitfaden erklärt, was jeder Faktor bedeutet, warum er wichtig ist und wie der richtige Aluminium-Elektrolytkondensator für reale Stromversorgungs- und Industrieanwendungen ausgewählt wird. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

1. Was ist ESR und warum ist Low ESR wichtig?

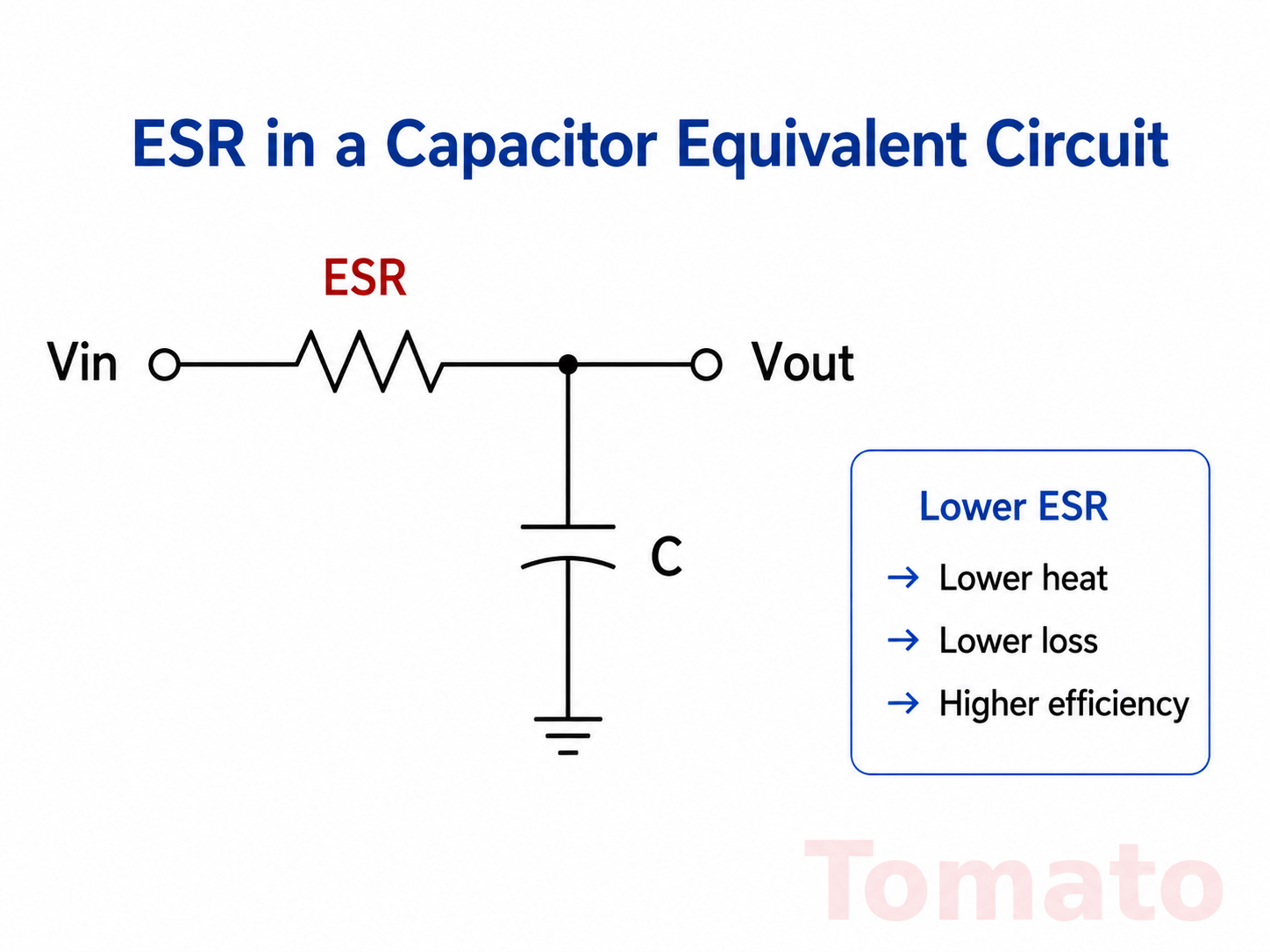

ESR, also Equivalent Series Resistance, ist der interne Widerstandsanteil im Kondensator. Er beeinflusst direkt, wie viel Wärme während des Betriebs entsteht und wie gut der Kondensator Ripple-Filterung und stabile Leistungsabgabe unterstützen kann.

In Schaltnetzteilen und vielen Industrieschaltungen bedeutet ein niedrigerer ESR in der Regel geringere Leistungsverluste, weniger interne Erwärmung und eine bessere elektrische Effizienz. Deshalb werden Low-ESR-Aluminium-Elektrolytkondensatoren häufig in modernen Wandler- und Power-Management-Designs bevorzugt.

Warum Low ESR wichtig ist

• Reduziert Leistungsverluste und interne Wärmeentwicklung
• Verbessert die Effizienz in Schaltnetzteilen
• Hilft, eine stabile Ausgangsspannung aufrechtzuerhalten
• Unterstützt bessere thermische Leistung in anspruchsvollen Schaltungen
• Kann die Lebensdauer des Kondensators durch geringere interne Belastung verlängern

In Hochfrequenz- oder Hochstromschaltungen kann die Wahl eines Kondensators mit geeignet niedrigem ESR die Gesamtzuverlässigkeit des Systems deutlich verbessern.

2. Ripple-Strom verstehen

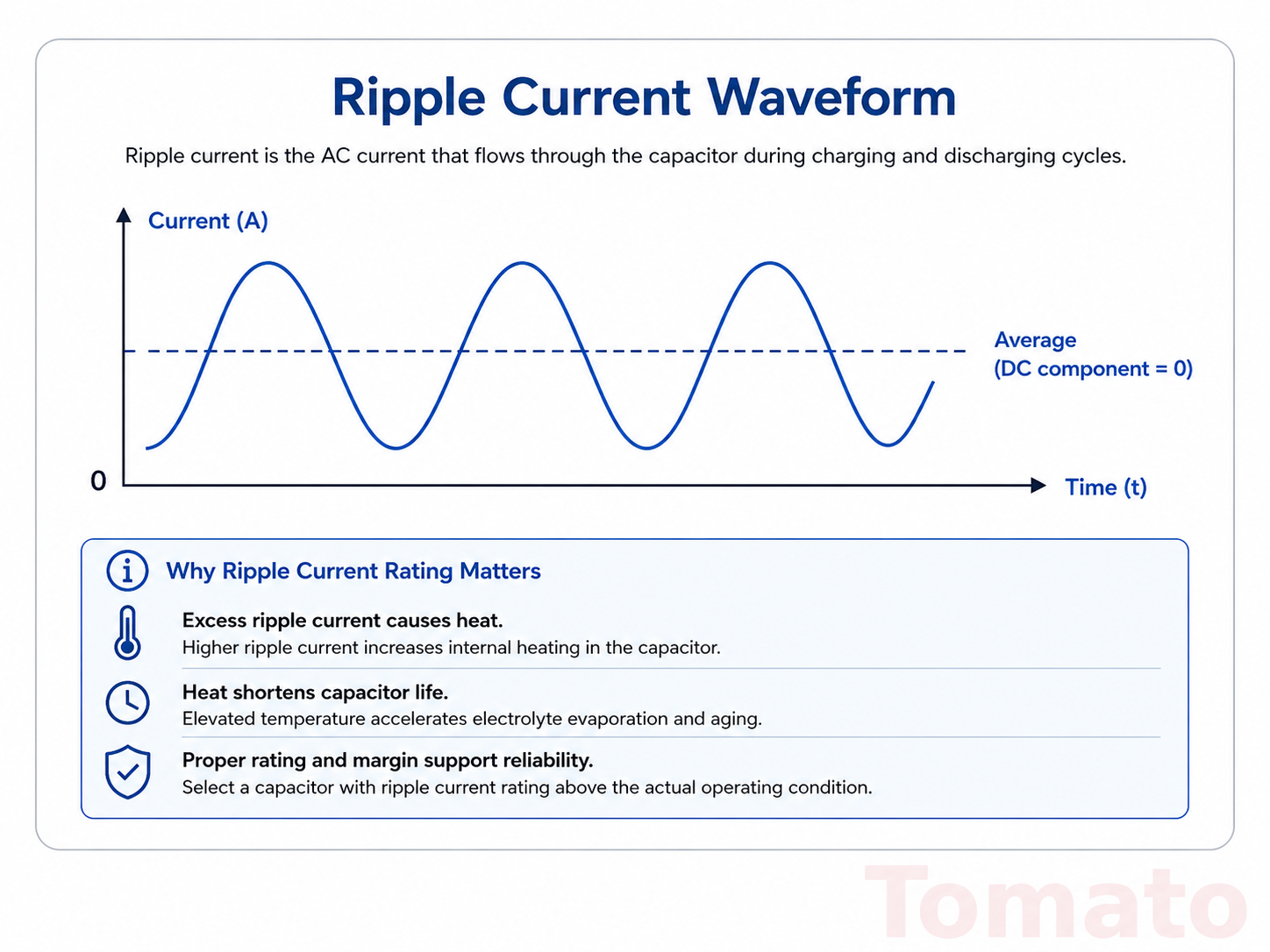

Ripple-Strom ist der Wechselstrom, der durch den Kondensator fließt, wenn die Schaltung ihn wiederholt lädt und entlädt. In realen Stromversorgungsdesigns ist Ripple-Strom unvermeidbar, insbesondere in Eingangs- und Ausgangsstufen von Wandlern.

Wenn der Ripple-Strom für den ausgewählten Kondensator zu hoch ist, wird das Bauteil heißer, und überschüssige Wärme kann die Elektrolytverdampfung beschleunigen, die Kapazität im Laufe der Zeit verringern und die nutzbare Lebensdauer verkürzen.

Warum die Ripple-Strom-Bewertung wichtig ist

• Zu hoher Ripple-Strom verursacht übermäßige Wärme
• Höhere Innentemperatur reduziert die Langzeitzuverlässigkeit
• Wärme kann das Austrocknen des Elektrolyten und den Leistungsabfall beschleunigen
• Unzureichende Ripple-Fähigkeit kann zu frühem Ausfall führen
• Eine passende Ripple-Reserve unterstützt einen stabilen Langzeitbetrieb

Wie man auswählt

• Prüfen Sie die Ripple-Strom-Bewertung bei der relevanten Frequenz und Temperatur
• Stellen Sie sicher, dass der tatsächliche Ripple-Strom in der Schaltung mit Reserve unter dem Nennwert bleibt
• Bewerten Sie thermische Bedingungen, nicht nur elektrische Werte

3. Lebensdauer: Langzeitzuverlässigkeit sicherstellen

Aluminium-Elektrolytkondensatoren werden in der Regel mit einer Nennlebensdauer unter definierten Testbedingungen angegeben, oft bei maximaler Nennbetriebstemperatur. Diese Lebensdauer stellt jedoch nicht automatisch die tatsächliche Feldlebensdauer dar, da die reale Betriebsdauer von mehreren Faktoren abhängt.

Betriebstemperatur, Ripple-Strom, angelegte Spannung und die Umgebungsbedingungen beeinflussen alle, wie lange der Kondensator im Einsatz stabil bleibt. In Industrieanlagen und lang laufenden Stromversorgungssystemen ist die Lebensdauer oft eines der wichtigsten Auswahlkriterien.

Wichtige Faktoren, die die Lebensdauer beeinflussen

• Betriebstemperatur
• Ripple-Strom und Eigenerwärmung
• Angelegte Spannung
• Umgebung und Belüftung
• Gesamter Duty Cycle des Systems

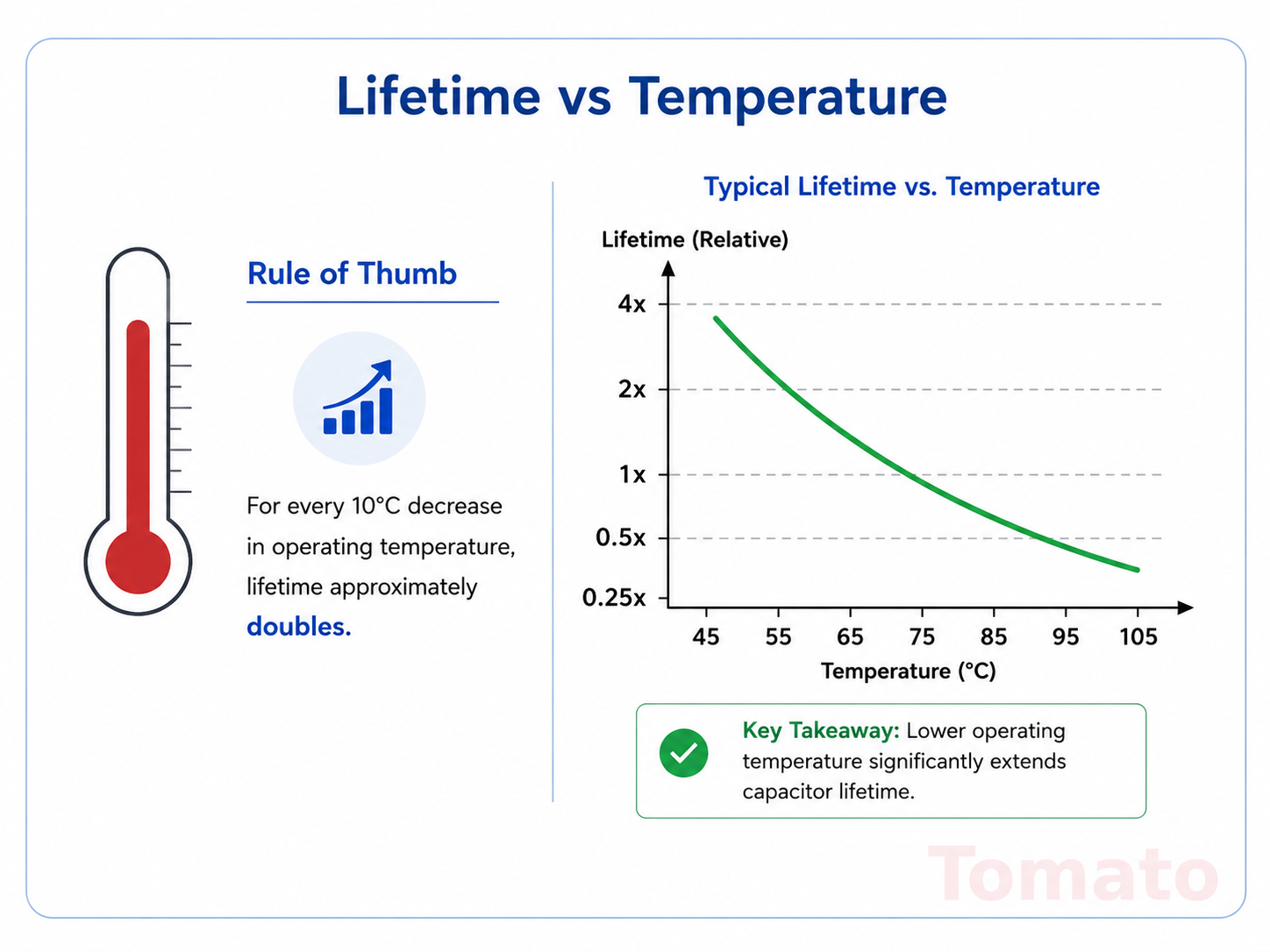

Eine nützliche Faustregel besagt, dass sich die Lebensdauer des Kondensators bei einer Verringerung der Betriebstemperatur um 10°C ungefähr verdoppeln kann. Deshalb ist thermische Reserve in der Praxis so wichtig.

Prüfen Sie die Lebensdauerbedingungen im Datenblatt immer sorgfältig. Ein Kondensator, der mit 2000 Stunden bei 105°C angegeben ist, kann in einer kühleren realen Umgebung wesentlich länger halten, aber nur dann, wenn auch Ripple-Strom und Einbaubedingungen richtig kontrolliert werden.

4. Wie diese Faktoren zusammenwirken

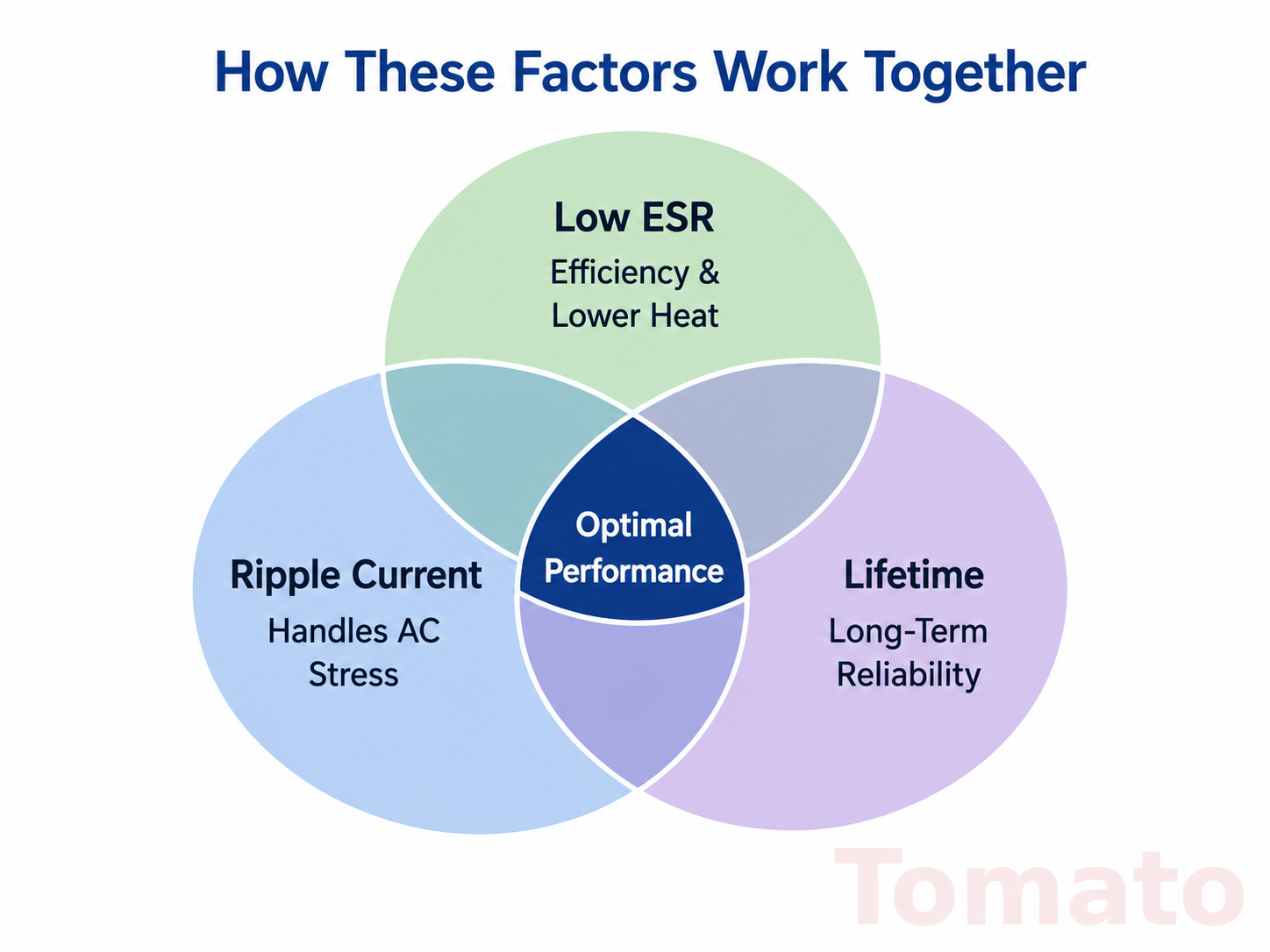

Low ESR, ausreichende Ripple-Strom-Bewertung und eine geeignete Lebensdauer sind eng miteinander verbunden. Diese Faktoren sollten niemals isoliert betrachtet werden.

Ein Kondensator mit niedrigem ESR, aber unzureichender Ripple-Strom-Fähigkeit kann trotzdem überhitzen. Ein Kondensator mit starker Ripple-Strom-Leistung, aber schlechten thermischen Bedingungen kann dennoch eine kurze Feldlebensdauer haben. Ein Kondensator mit akzeptabler Lebensdauerangabe kann immer noch zu früh ausfallen, wenn die Betriebstemperatur zu hoch ist.

In der praktischen Entwicklung ist der beste Kondensator nicht immer der mit der höchsten Kapazität oder dem niedrigsten ESR. Die richtige Wahl ist diejenige, die Effizienz, thermisches Verhalten, Ripple-Belastbarkeit, erwartete Lebensdauer und reale Einsatzbedingungen am besten ausbalanciert.

5. Praktische Auswahl-Checkliste

Bevor ein Kondensator für die Produktion bestätigt wird, sollten Ingenieure und Einkäufer die folgenden Auswahlpunkte gemeinsam prüfen:

Fazit

Bei der Auswahl von Aluminium-Elektrolytkondensatoren sind Low ESR, Ripple-Strom und Lebensdauer die drei Faktoren, die Effizienz, stabile Leistung und Langzeitbeständigkeit am stärksten beeinflussen.

Für Engineering- und Beschaffungsteams ergibt sich das beste Ergebnis daraus, diese Faktoren entsprechend der realen Schaltungsbedingung auszubalancieren, anstatt sich nur auf eine einzige Kennzahl zu konzentrieren. Wenn Sie Kondensatoroptionen prüfen, können Sie auch Panasonic Aluminium-Elektrolytkondensatoren: Typen, Merkmale und Anwendungen lesen, Panasonic Hybrid-Aluminium-Elektrolytkondensatoren: Vorteile, Anwendungen und Auswahlhinweise prüfen, SMD- vs. Radial-Lead-Aluminium-Elektrolytkondensatoren: Wichtige Unterschiede und Auswahlhinweise vergleichen, die TomatoElec-Startseite besuchen oder uns über die Kontaktseite kontaktieren.
