TI Hot-Swap-Controller sind wichtige Bausteine in Server- und Rechenzentrums-Stromdesigns, weil sie den Einschaltstrom beim Start begrenzen, den Power Path bei Fehlern schützen und eine zuverlässigere Stromzufuhr und Inbetriebnahme auf Leiterplattenebene unterstützen.

In modernen Server- und Rechenzentrumssystemen steigt die Leistungsdichte weiter an, während Betriebszeit, Fehlerisolation und Wartungsfähigkeit weiterhin kritisch bleiben. Das bedeutet, dass die Eingangsschutzstufe nicht mehr beiläufig ausgewählt werden kann. Entwickler müssen Spannungsarchitektur, Strombelastung, Fehlerverhalten, MOSFET-Schutzreserve und Diagnoseanforderungen berücksichtigen, bevor sie einen Hot-Swap-Controller auswählen.

Dieser Leitfaden erklärt, wie TI Hot-Swap-Controller für Server- und Rechenzentrums-Stromdesigns ausgewählt werden und welche Faktoren in realen boardnahen Power Paths am wichtigsten sind. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

1. Warum Hot-Swap-Controller in Server- und Rechenzentrumsstrom wichtig sind

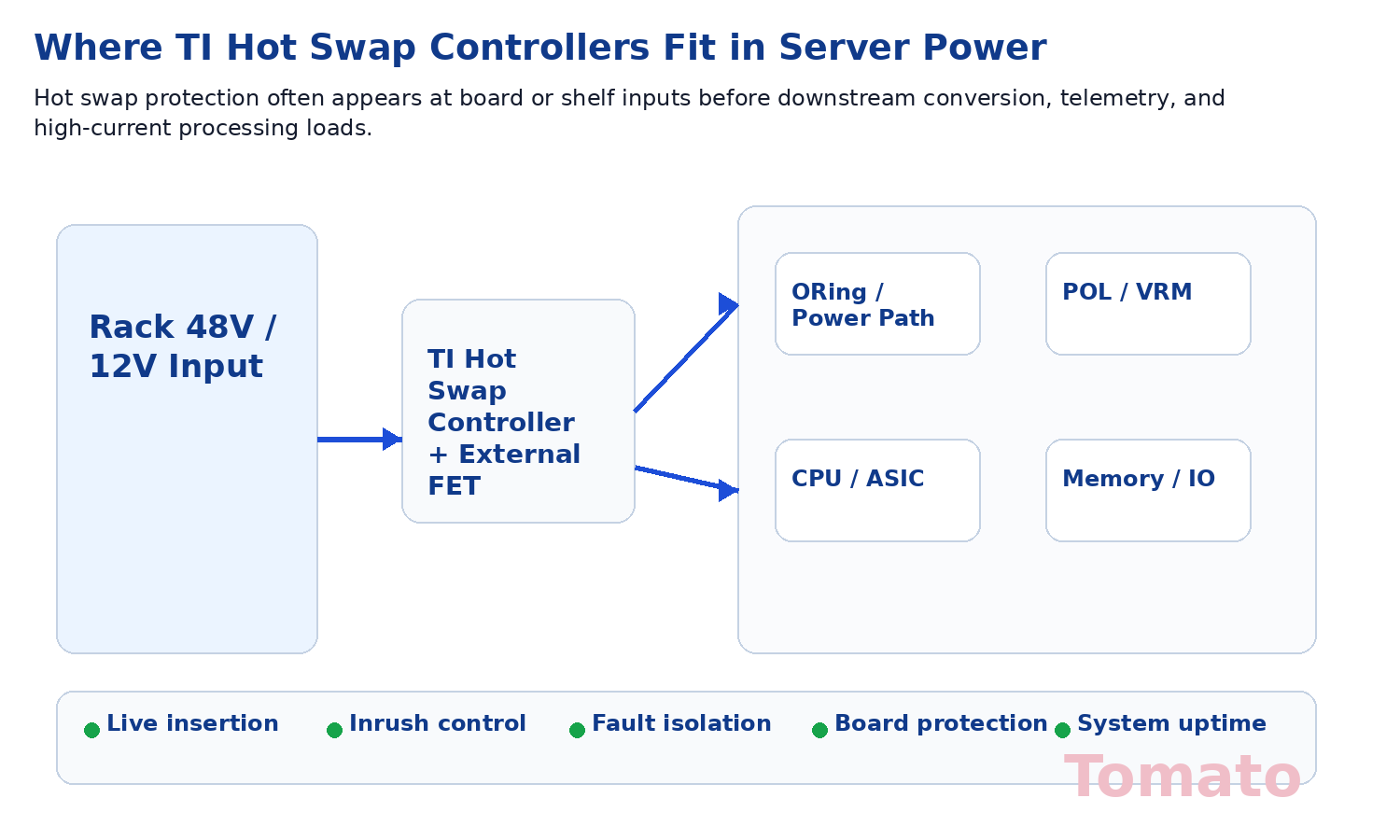

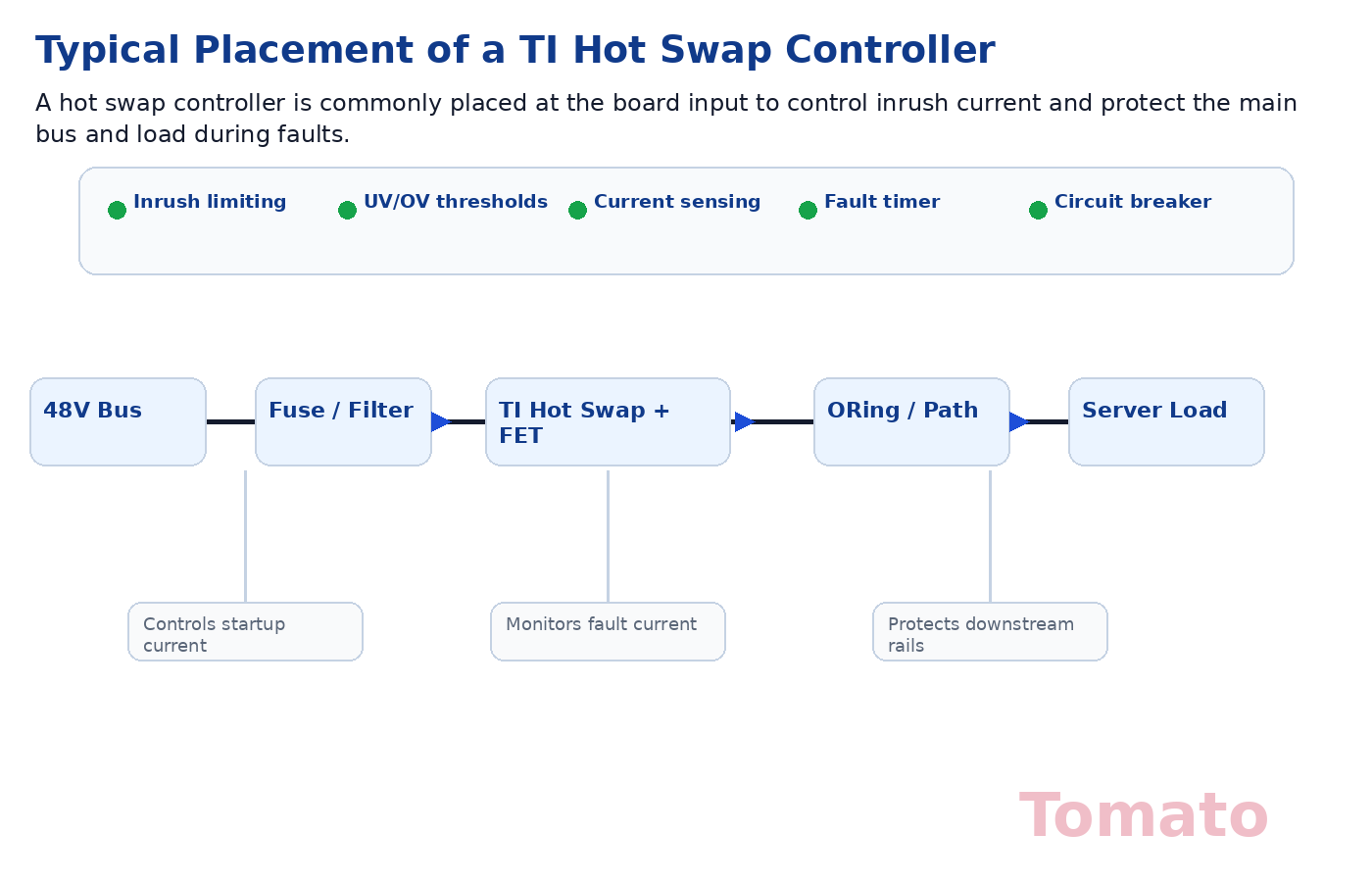

In Server- und Rechenzentrums-Stromsystemen wird der Hot-Swap-Controller normalerweise am Eingang der Platine oder des Subsystems platziert. Seine Aufgabe besteht darin, den Einschaltstrom beim Start oder beim Live-Insertion zu kontrollieren und den Hauptbus sowie die nachgelagerte Last zu schützen, wenn ein Kurzschluss, eine Überlastung oder ein anomaler Zustand auftritt.

Diese Funktion wird besonders wichtig bei hochwertigen Serverplatinen, Beschleunigerkarten, Stromverteilungsmodulen und anderen Systemen, bei denen unkontrollierter Einschaltstrom oder verzögerte Fehlerisolation Bauteile beschädigen oder die gemeinsame Stromschiene stören könnten.

TIs offizielle Hot-Swap-Ressourcen betonen Einschaltstrommanagement, Fehlerschutz und robustes Board-Insertion-Verhalten, während TIs breitere Rechenzentrums-Compute-Ressourcen Hot-Swap-Controller gemeinsam mit eFuses, ORing-Controllern und anderen Schutzbausteinen für moderne Compute-Power-Architekturen einordnen.

2. Wichtige Auswahlfaktoren

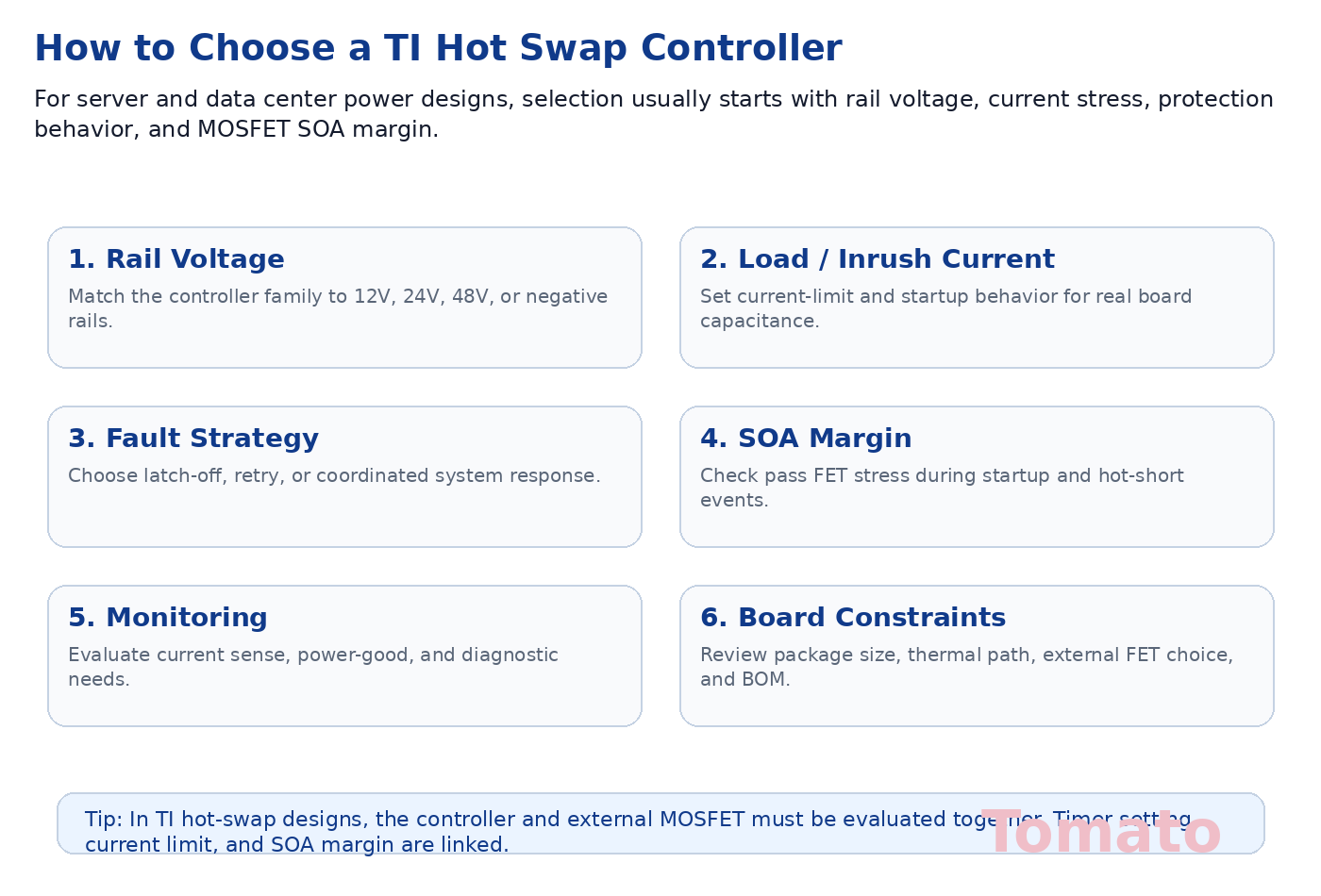

Die Auswahl des richtigen TI Hot-Swap-Controllers beginnt mit der tatsächlichen Stromschiene und dem realen Schutzproblem. Entwickler sollten ein Bauteil nicht nur nach Stromwert oder nur nach Gehäuse auswählen.

Die wichtigsten Einstiegsfragen sind:

• Wie sieht die Eingangsspannungsarchitektur der Platine aus?
• Wie viel Startstrom und Dauerstrom muss die Schaltung verarbeiten?
• Welche MOSFET-Belastung tritt beim Start und bei Hot-Short-Bedingungen auf?
• Soll das System abschalten, automatisch neu starten oder sich mit einer übergeordneten Überwachung koordinieren?
• Werden Stromüberwachung oder boardnahe Diagnosefunktionen benötigt?
• Welche thermischen und flächenbezogenen Grenzen gelten?

TIs Designhinweise nennen insbesondere Strombegrenzung, Leistungsbegrenzung, Fehlertiming und MOSFET-SOA-Reserve als Schlüsselpunkte für ein robustes Hot-Swap-Design.

3. Auswahl für unterschiedliche Stromarchitekturen

Server- und Rechenzentrumsplatinen verwenden nicht alle dieselbe Eingangsschiene. Manche Designs arbeiten mit Zwischenbussen, während andere höhere Spannungsverteilungsstrategien wie 48V-Architekturen nutzen. Der richtige TI Hot-Swap-Controller sollte zur realen Schienenspannung, zur Schutzschwellenstrategie und zur nachgelagerten Power-Tree-Struktur passen.

In manchen Anwendungen schützt die Hot-Swap-Stufe hauptsächlich einen boardnahen Eingang vor der nachgelagerten DC-DC-Wandlung. In anderen Fällen muss sie zusätzlich Wartungsfähigkeit des Systems, ORing-Koordination, Telemetriesichtbarkeit oder strengere Fehlerisolationsanforderungen unterstützen.

TI hat sein Portfolio an Power-Protection-Lösungen für moderne Rechenzentrumsarchitekturen weiter ausgebaut, einschließlich Lösungen für dichtere Compute-Systeme und Hochspannungs-Power-Paths.

4. MOSFET-SOA, Fehlertimer und Schutzreserve

Einer der wichtigsten Fehler bei Hot-Swap-Designs besteht darin, sich nur auf den Controller zu konzentrieren und den externen MOSFET nicht korrekt zu bewerten. In vielen TI Hot-Swap-Designs müssen Controller und Pass-MOSFET als ein gemeinsames Schutzsystem betrachtet werden.

Während Start, Überlast oder Hot-Short-Ereignissen kann der MOSFET gleichzeitig hohen Strom und hohe Spannung sehen. Deshalb müssen SOA-Reserve, Fehlertimerdauer, Leistungsbegrenzungsverhalten und Umgebungstemperatur gemeinsam überprüft werden.

TIs Designdokumentation weist ausdrücklich darauf hin, dass Hot-Swap-Anwendungen den Pass-MOSFET stark belasten und dass die sichere Funktion unter Worst-Case-Bedingungen ein zentraler Teil der Auslegung ist. TIs Calculator- und Designleitfäden heben ebenfalls hervor, dass die SOA-Reserve mithilfe von Parametern wie Maximalstrom, Umgebungstemperatur, RDS(on), Strombegrenzung, Leistungsbegrenzung und SOA-Kurve geprüft werden sollte.

5. Monitoring, Diagnose und Systemkoordination

Auf höherwertigen Server- und Rechenzentrumsplatinen geht es bei der Hot-Swap-Funktion nicht nur darum, Fehler zu überstehen. Sie kann auch Monitoring, Power-Good-Sichtbarkeit, Systemkoordination und klarere Fehlerdiagnose unterstützen müssen.

Das bedeutet, dass die richtige Bauteilauswahl davon abhängen kann, ob Stromüberwachung, programmierbare Schwellen, Timing-Steuerung, Retry-Verhalten oder die Interaktion mit ORing-, eFuse- oder Supervisor-Funktionen an anderer Stelle des Power Trees erforderlich sind.

TIs Rechenzentrums-Compute-Ressourcen positionieren Schutzbausteine ausdrücklich neben Monitoring- und integrierten Schutzfunktionen, was besonders wichtig ist, wenn boardnahes Power Design sowohl Ausfallsicherheit als auch Wartungsfähigkeit unterstützen muss.

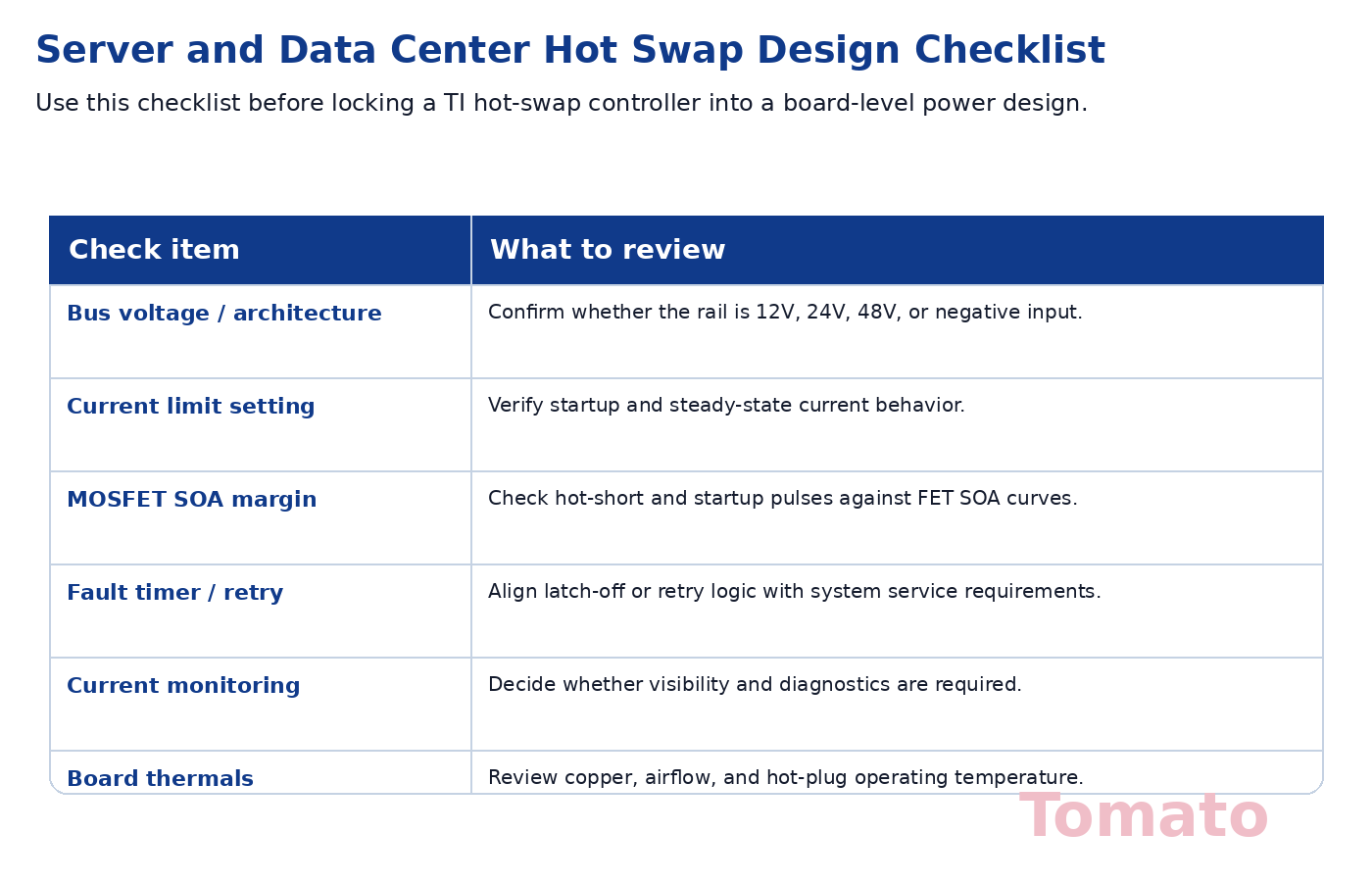

6. Praktische Design-Checkliste

Bevor ein TI Hot-Swap-Controller endgültig in ein Server- oder Rechenzentrums-Boarddesign übernommen wird, sollten folgende Punkte geprüft werden:

• Bestätigen Sie die tatsächliche Busspannung und Architektur.
• Prüfen Sie Startstrom, Einschaltstrom und Dauerstrombedingungen.
• Kontrollieren Sie die MOSFET-SOA-Reserve für Start- und Hot-Short-Belastung.
• Überprüfen Sie Fehlertimer, Abschaltlogik und Retry-Strategie.
• Bestätigen Sie, ob Monitoring oder Diagnosefunktionen erforderlich sind.
• Bewerten Sie thermische Bedingungen, Kupferfläche und Luftstrom.
• Stellen Sie sicher, dass die Hot-Swap-Stufe zur gesamten Schutzstrategie des Systems passt.

Fazit

Die Auswahl von TI Hot-Swap-Controllern für Server- und Rechenzentrums-Stromdesigns erfordert mehr, als nur ein Bauteil mit passendem Stromwert zu wählen. Die beste Wahl entsteht aus der Abstimmung des Controllers auf Eingangsschiene, Einschalt- und Fehlerprofil, externe MOSFET-SOA-Reserve, thermische Bedingungen sowie Monitoring- und Schutzstrategie der Platine.

Für Entwicklungs- und Beschaffungsteams verbessert ein starkes Hot-Swap-Design das Startverhalten, schützt teure Platinen und unterstützt einen zuverlässigeren Systembetrieb in anspruchsvollen Server- und Rechenzentrumsumgebungen. Wenn Sie TI Power-Protection-Lösungen bewerten, besuchen Sie die TomatoElec-Startseite oder kontaktieren Sie uns über die Kontaktseite.
