TI Power-Sequencing- und Rail-Monitoring-Lösungen sind im Server-Mainboard-Design hoch relevant, weil moderne Boards oft viele eng miteinander verbundene Spannungsschienen enthalten, die kontrolliert starten, abschalten und wiederhergestellt werden müssen.

Auf einem Server-Board geht es bei der Stromversorgung nicht nur darum, die benötigten Spannungen zu erzeugen. Es geht auch darum, Rails in der richtigen Reihenfolge zu aktivieren, zu prüfen, ob jede Rail gesund ist, bei Fehlern korrekt zu reagieren und dem System genügend Transparenz zu geben, um Zuverlässigkeit und Wartungsfähigkeit zu verbessern.

Dieser Artikel erklärt, wie TI Power-Sequencing- und Rail-Monitoring-Lösungen in das Design von Server-Mainboards passen und was Ingenieure und Einkäufer prüfen sollten, wenn sie eine Multi-Rail-Stromarchitektur aufbauen oder beschaffen. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

1. Warum Power Sequencing auf Server-Mainboards wichtig ist

Server-Mainboards enthalten in der Regel mehrere voneinander abhängige Rails für Management-Funktionen, Speicher, Prozessoren, IO und unterstützende Logik. Diese Rails starten nicht immer gleichzeitig, und viele von ihnen müssen einer bestimmten Reihenfolge folgen, damit das Board sicher initialisiert werden kann.

Wenn Sequencing nicht korrekt gehandhabt wird, kann das System Startinstabilität, fehlerhaftes Reglerverhalten, Logikfehler oder verzögertes Bring-up erleben. Deshalb bleibt Power Sequencing eine zentrale Designfunktion in komplexen Serverplattformen.

TIs Sequencer-Portfolio wurde speziell für Systeme entwickelt, die mehrere Rails steuern und überwachen müssen. Die offizielle TI-Sequencer-Übersicht beschreibt die UCD90x-Familie als digitale Power-Supply-Sequencer mit System-Health-Monitoren, während Datenblätter wie UCD90240, UCD90320 und UCD9090A Multi-Rail-Sequencing, programmierbare Abhängigkeiten und fehlerbewusstes Verhalten zeigen.

2. Warum Rail Monitoring genauso wichtig ist

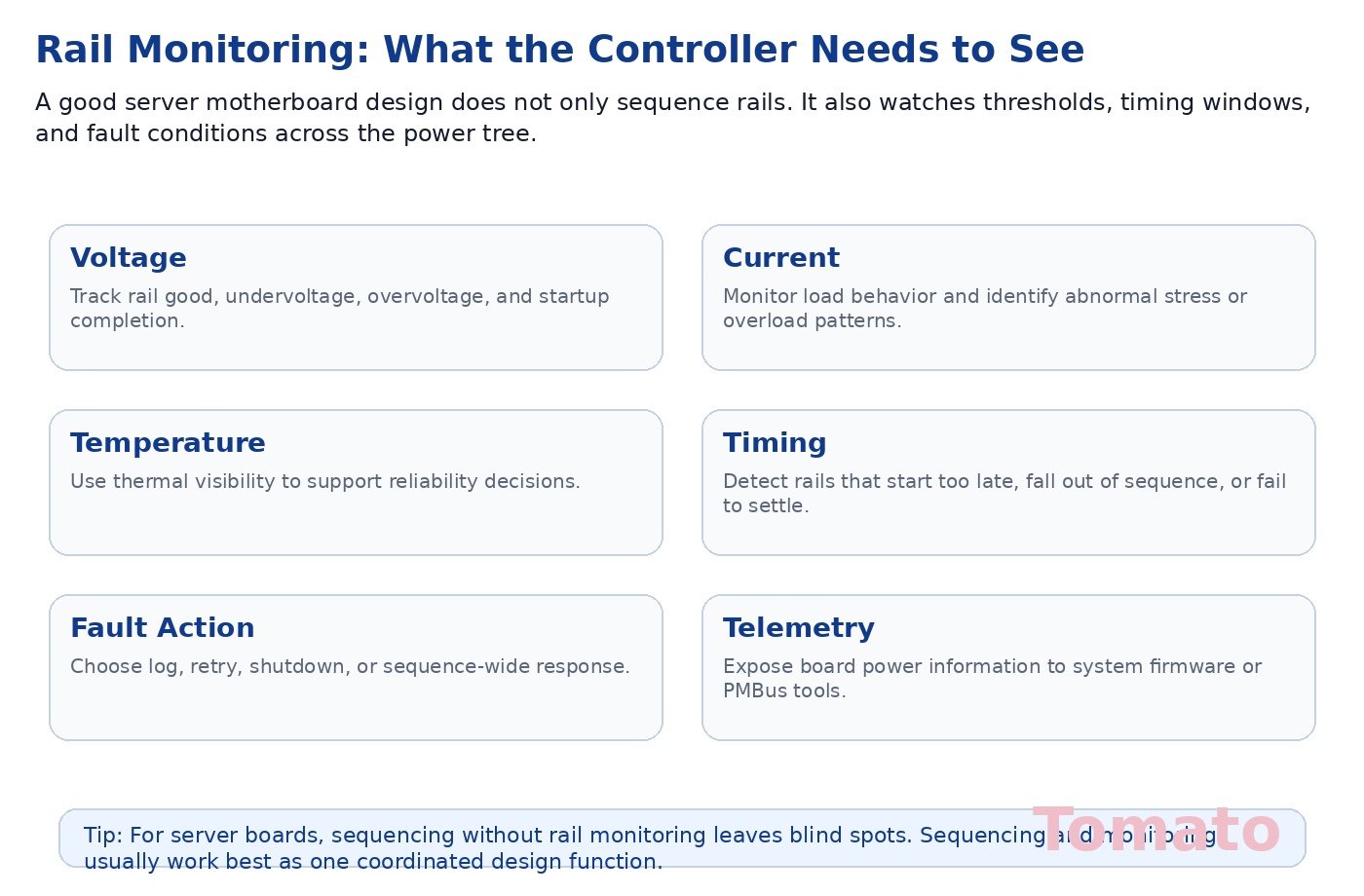

Sequencing allein reicht für ein zuverlässiges Server-Mainboard nicht aus. Jede wichtige Rail muss ebenfalls überwacht werden, damit das System Unterspannung, Überspannung, verzögerten Start, unerwartete Einbrüche oder Power-Good-Fehler erkennen kann.

Auf einem dichten Compute-Board hilft frühe Fehlersichtbarkeit, Debug-Zeit zu reduzieren, die Feldzuverlässigkeit zu verbessern und teure nachgelagerte Geräte zu schützen. Sie hilft dem Plattformteam auch zu verstehen, ob Probleme von der Reglerstufe, der Last, thermischem Stress oder Board-Interaktionen ausgehen.

TIs offizielle Dokumentation betont diese kombinierte Rolle deutlich. UCD90240 kann Rail-Spannungen, Ströme, Temperaturen und Fehlerzustände kontinuierlich überwachen und gleichzeitig den Systemstatus über PMBus melden. UCD90320 ergänzt Sequencing, Monitoring, Margining, Event Logging und koordinierte Fehlerbehandlung über viele Rails hinweg, und UCD9090A integriert 10-Rail-Monitoring und Sequencing für Server- und Storage-Systeme.

3. Typische Sequencing-Struktur auf einem Server-Board

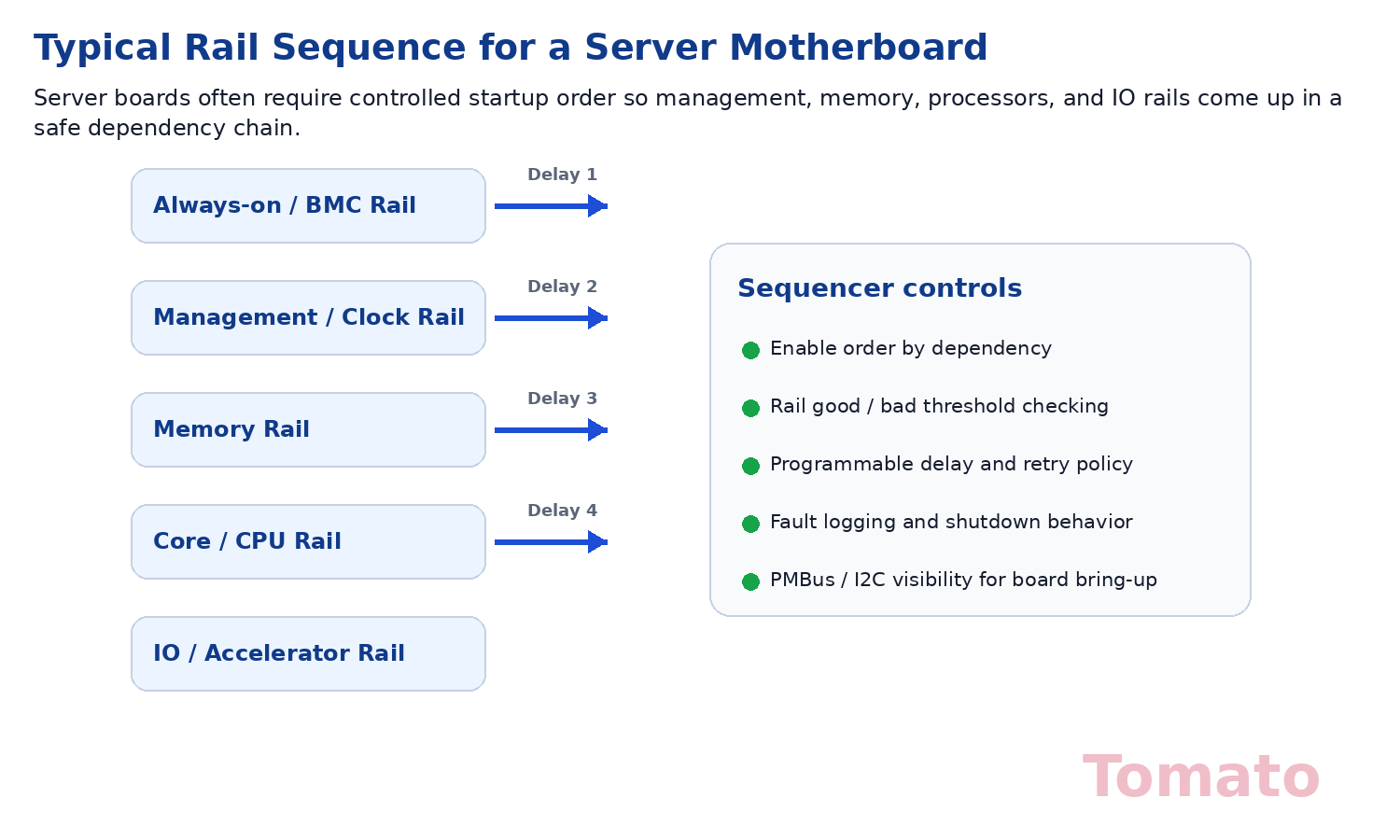

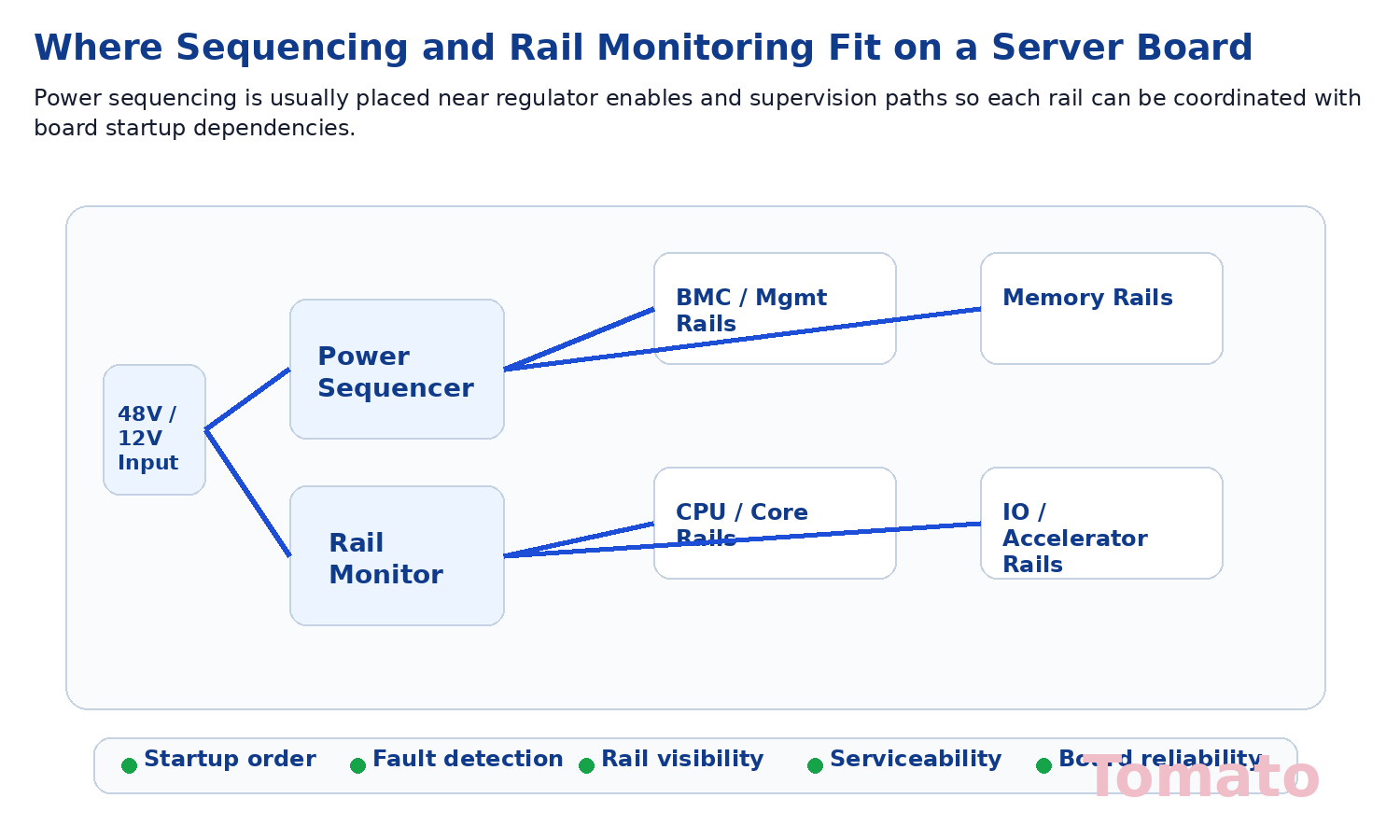

Auf einem Server-Mainboard ist die Sequencing-Logik in der Regel mit Regler-Enable-Signalen, Power-Good-Abhängigkeiten und Monitoring-Pins über den gesamten Power Tree des Boards verbunden. Ein Teil des Boards kann zuerst Always-on- oder Management-Rails benötigen, gefolgt von unterstützenden Logik-Rails, Speicher-Rails, Prozessor-Rails und schließlich High-Current-IO- oder Accelerator-bezogenen Rails.

Diese Reihenfolge kann je nach Plattform variieren, aber das Designprinzip bleibt gleich: Kritische Rails sollten in kontrollierter Abhängigkeitsreihenfolge aktiviert werden, und überwachte Rails sollten die richtige Reaktion auslösen, wenn etwas außerhalb der Schwelle liegt.

TIs PMBus-Sequencer-Datenblätter zeigen genau diese Rolle. UCD90240 kann bis zu 24 Rails verwalten und zu deutlich größeren Systemen kaskadiert werden, UCD90320 kann eine Kombination aus analogen und digitalen Rails mit Event Logging sequenzieren, überwachen und marginieren, und UCD9090A unterstützt Sequenzabhängigkeiten, mehrere Schwellen und ACPI-bezogenes Rail-State-Verhalten.

4. Worauf man bei einem TI Sequencer oder Monitor achten sollte

Die Auswahl der richtigen TI-Lösung beginnt mit der tatsächlichen Rail-Anzahl und dem realen Steuerbedarf des Boards. Manche Server-Boards benötigen vor allem Multi-Rail-Sequencing und Schwellenüberwachung. Andere benötigen zusätzlich PMBus-Sichtbarkeit, Margining, Event Logging, digitale Rail-Unterstützung oder weitergehende Fehlerkoordination.

Zu den wichtigsten Prüfpunkten gehören in der Regel:

• Wie viele Rails benötigen Enable-Steuerung?
• Wie viele Rails benötigen aktive Überwachung?
• Welche Spannungsschwellen und Delay-Zeiten werden benötigt?
• Benötigt das System PMBus- oder Firmware-Sichtbarkeit?
• Soll das Board bei einem Fehler erneut versuchen zu starten, abschalten oder nur protokollieren?
• Werden Low-Power-States oder konfigurierbare Rail-States benötigt?

TIs Produktdokumentation unterstützt diese Auswahl direkt. Die Sequencer-Übersicht hebt flexibles Sequencing und Monitoring ohne Hardwareänderungen hervor, während UCD9090A ausdrücklich mehrere Schwellen, Sequenzabhängigkeiten, Event Logging und konfigurierbare Rail-States unterstützt.

5. Power States, Fehlerreaktion und Systemtransparenz

Für Server-Mainboards sollte eine gute Sequencing-Lösung mehr tun, als Rails nur in der richtigen Reihenfolge zu starten. Sie sollte dem Board auch helfen, bei abnormalen Ereignissen korrekt zu reagieren und leichter nachvollziehbar zu machen, was passiert ist.

Das bedeutet, dass Fehlerprotokollierung, Schwellenberichterstattung, programmierbares Antwortverhalten und Firmware-sichtbare Systemstatusinformationen alle wichtig sein können. Praktisch unterstützt dies schnellere Validierung, klarere Root-Cause-Analyse und zuverlässigeres Plattformverhalten über die Zeit.

TI integriert diese Fähigkeiten ausdrücklich über die gesamte UCD90x-Familie hinweg. Offizielle Datenblätter beschreiben nichtflüchtige Fehlerprotokollierung, Black-Box-Logging, PMBus-Systemstatusberichte, Kaskadierung für größere Systeme und konfigurierbare Fehlerreaktionen, die für servertaugliches Board-Design hoch relevant sind.

6. Praktische Design-Checkliste

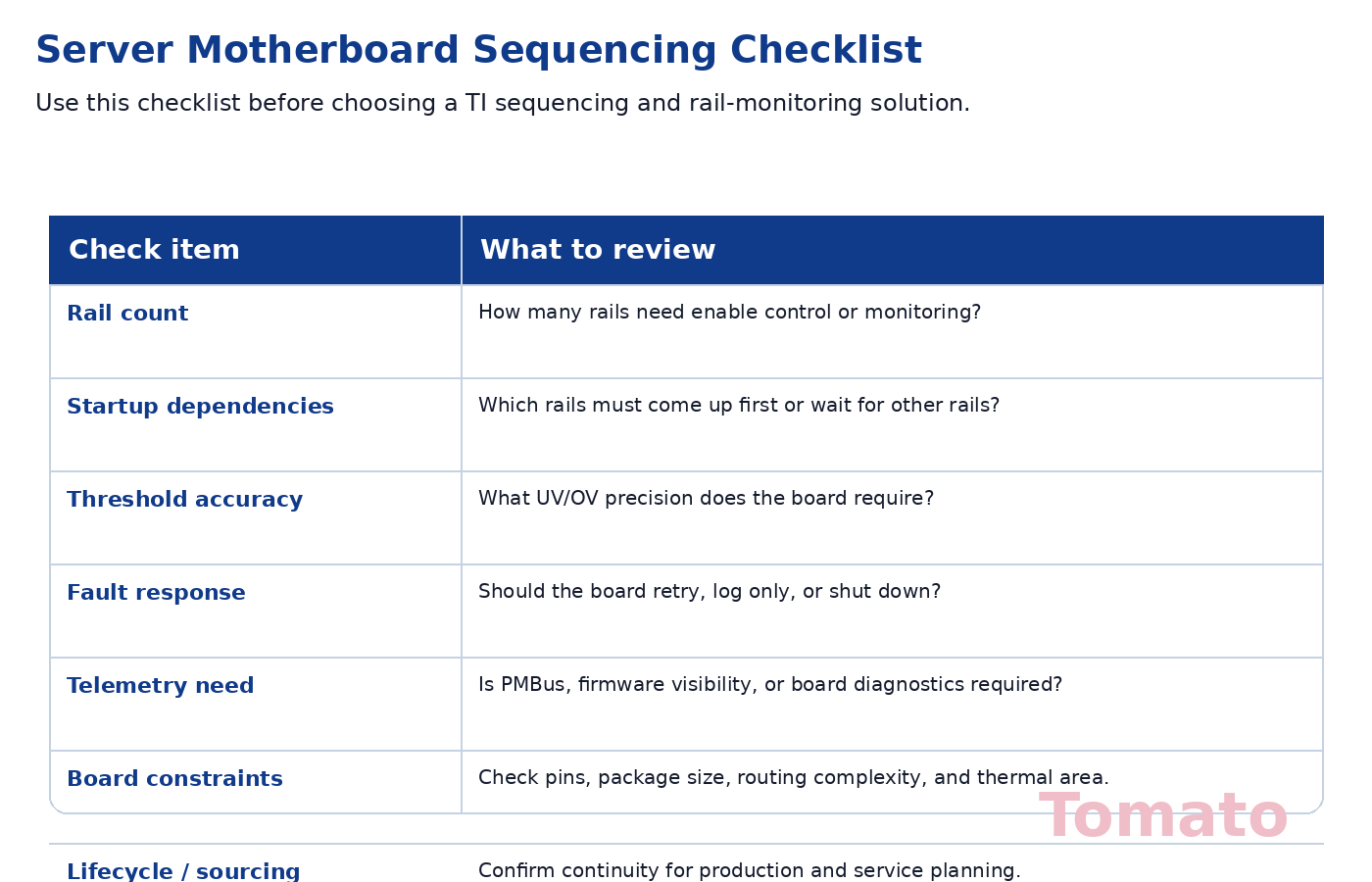

Bevor Sie eine TI Sequencing- und Rail-Monitoring-Lösung für ein Server-Mainboard auswählen, prüfen Sie die folgenden Punkte:

• Bestätigen Sie die tatsächliche Anzahl der Rails, die Sequencing und Monitoring benötigen.
• Definieren Sie Startup-Abhängigkeiten zwischen Management-, Speicher-, Prozessor- und IO-Rails.
• Prüfen Sie die Anforderungen an Unterspannungs- und Überspannungsgenauigkeit.
• Entscheiden Sie, wie Fehler behandelt werden sollen: protokollieren, neu versuchen oder abschalten.
• Bestätigen Sie, ob PMBus- oder Firmware-Telemetrie erforderlich ist.
• Prüfen Sie Gehäuse, Routing-Komplexität und GPIO-Zuweisung auf dem Board.
• Prüfen Sie Lebenszyklus und Versorgungskontinuität für die Produktionsplanung.

Fazit

TI Power-Sequencing- und Rail-Monitoring-Lösungen sind wichtige Bausteine für modernes Server-Mainboard-Design. Sie helfen dabei, Rails sicher hochzufahren, den Rail-Status zu überwachen, Fehlertransparenz zu verbessern und eine zuverlässigere Multi-Rail-Stromarchitektur zu unterstützen.

Die beste Wahl hängt von der Rail-Anzahl des Boards, der Abhängigkeitsstruktur, der Monitoring-Tiefe, der Fehlerstrategie und den Systemmanagement-Anforderungen ab. Wenn Sie TI-Lösungen für das Stromdesign von Server-Mainboards bewerten, besuchen Sie die TomatoElec-Startseite oder kontaktieren Sie uns über die Kontaktseite.
