Induktoren sind wichtige passive Bauelemente, die in einer Vielzahl elektronischer Schaltungen eingesetzt werden. Obwohl sie äußerlich einfach erscheinen, spielen Induktoren eine entscheidende Rolle bei der Leistungsumwandlung, Filterung, Signalverarbeitung und elektromagnetischen Steuerung. Von Unterhaltungselektronik bis hin zu Industriesystemen tragen Induktoren dazu bei, eine stabile Schaltungsleistung aufrechtzuerhalten und die Gesamteffizienz zu verbessern.

Für Elektronikbegeisterte, Ingenieure und Einkäufer ist das Verständnis der Grundlagen von Induktoren entscheidend, wenn es darum geht, zuverlässige elektronische Produkte zu entwickeln oder zu beschaffen. Die Wahl des falschen Induktors kann zu geringer Effizienz, übermäßiger Wärmeentwicklung, instabilem Strom, unerwünschtem Rauschen oder einer verminderten Systemleistung führen.

In diesem Leitfaden erklären wir, was Induktoren sind, welche Haupttypen es gibt, wo sie typischerweise eingesetzt werden und welche praktischen Auswahltipps Ihnen helfen, den richtigen Induktor für Ihr Elektronikprojekt auszuwählen. Weitere elektronische Komponenten und Beschaffungslösungen finden Sie bei TomatoElec.

Was ist ein Induktor?

Ein Induktor ist ein passives elektronisches Bauelement, das Energie in einem Magnetfeld speichert, wenn elektrischer Strom durch ihn fließt. Er besteht typischerweise aus einer Drahtspule, die manchmal um ein Kernmaterial wie Luft, Eisen oder Ferrit gewickelt ist.

Induktoren widerstehen plötzlichen Stromänderungen und sind deshalb besonders nützlich in Anwendungen wie:

• Stromversorgungsschaltungen
• DC-DC-Wandlern
• EMI-Filterung
• HF-Abstimmung und Impedanzanpassung
• Signalfilterung
• Energiespeicherung

Dank dieser Funktionen werden Induktoren sowohl in niederfrequenten als auch in hochfrequenten elektronischen Systemen широко eingesetzt.

Gängige Arten von Induktoren

Verschiedene Induktortypen sind für unterschiedliche Schaltungsanforderungen ausgelegt. Das Verständnis ihrer Struktur und Eigenschaften hilft dabei, geeignetere Bauteile auszuwählen.

1. Luftkerninduktoren

Luftkerninduktoren verwenden kein magnetisches Kernmaterial. Sie werden häufig in Hochfrequenzanwendungen eingesetzt, da sie Kernverluste und magnetische Sättigung vermeiden.

2. Eisenkerninduktoren

Eisenkerninduktoren bieten höhere Induktivitätswerte und werden häufig in niederfrequenten Leistungsanwendungen eingesetzt. Sie eignen sich dort, wo eine höhere magnetische Permeabilität benötigt wird.

3. Ferritkerninduktoren

Ferritkerninduktoren werden häufig in Schaltnetzteilen, zur EMI-Unterdrückung und in Hochfrequenzfiltern verwendet. Ferritmaterialien helfen, Verluste zu reduzieren und die Effizienz in vielen modernen Elektronikdesigns zu verbessern.

4. Ringkerninduktoren

Ringkerninduktoren verwenden einen ringförmigen Kern, der das Magnetfeld effektiver einschließt. Sie sind bekannt für ihre kompakte Bauweise, geringe elektromagnetische Streuung und gute Effizienz.

5. Mehrschicht- und SMD-Induktoren

Diese Induktoren werden häufig in kompakten PCB-Designs und in der automatisierten Bestückung eingesetzt. Sie sind beliebt in Mobilgeräten, Kommunikationsprodukten und anderen platzbeschränkten Elektronikanwendungen.

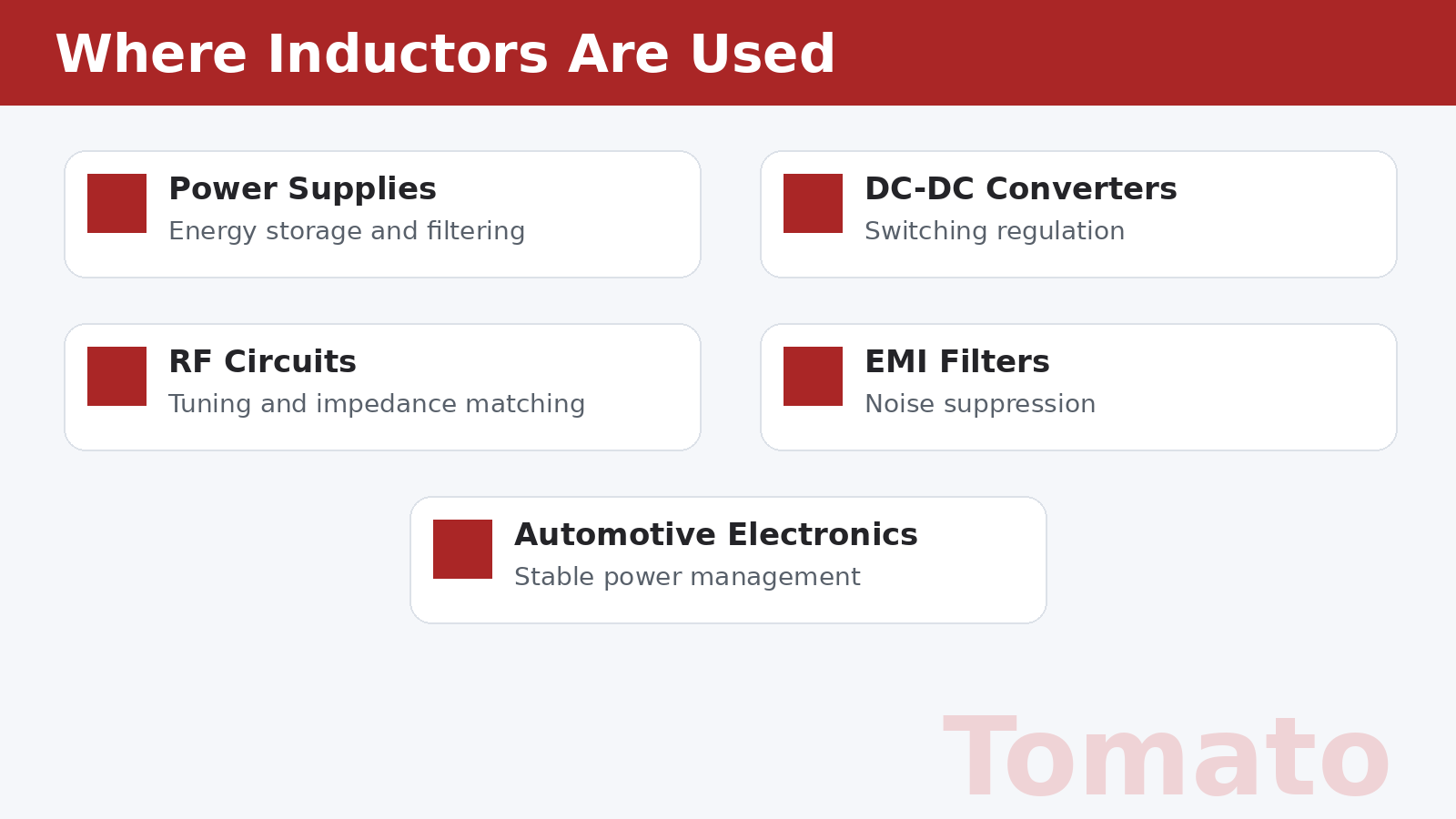

Hauptanwendungen von Induktoren

Stromversorgungen

Induktoren sind in Leistungswandlerschaltungen unverzichtbar, insbesondere in Schaltreglern und DC-DC-Wandlern. Sie speichern und geben Energie effizient ab und helfen gleichzeitig, den Stromfluss zu glätten.

EMI-Filter

Induktoren werden häufig in Filtern eingesetzt, um unerwünschtes Rauschen zu blockieren und elektromagnetische Störungen zu reduzieren. Dies ist besonders wichtig in Industrieelektronik, Fahrzeugsystemen und Kommunikationsgeräten.

HF-Schaltungen

In Hochfrequenzanwendungen werden Induktoren in Abstimmkreisen, Impedanzanpassungsnetzwerken und Frequenzfilterstufen eingesetzt.

Energiespeicherung

Einige Induktoren werden hauptsächlich wegen ihrer Fähigkeit ausgewählt, Energie vorübergehend in magnetischer Form zu speichern, insbesondere in schaltenden Stromversorgungssystemen.

Unterhaltungs- und Automobilelektronik

Induktoren werden häufig in Smartphones, Computern, Displays, Ladegeräten, automobilen Steuergeräten und intelligenten Elektronikmodulen eingesetzt.

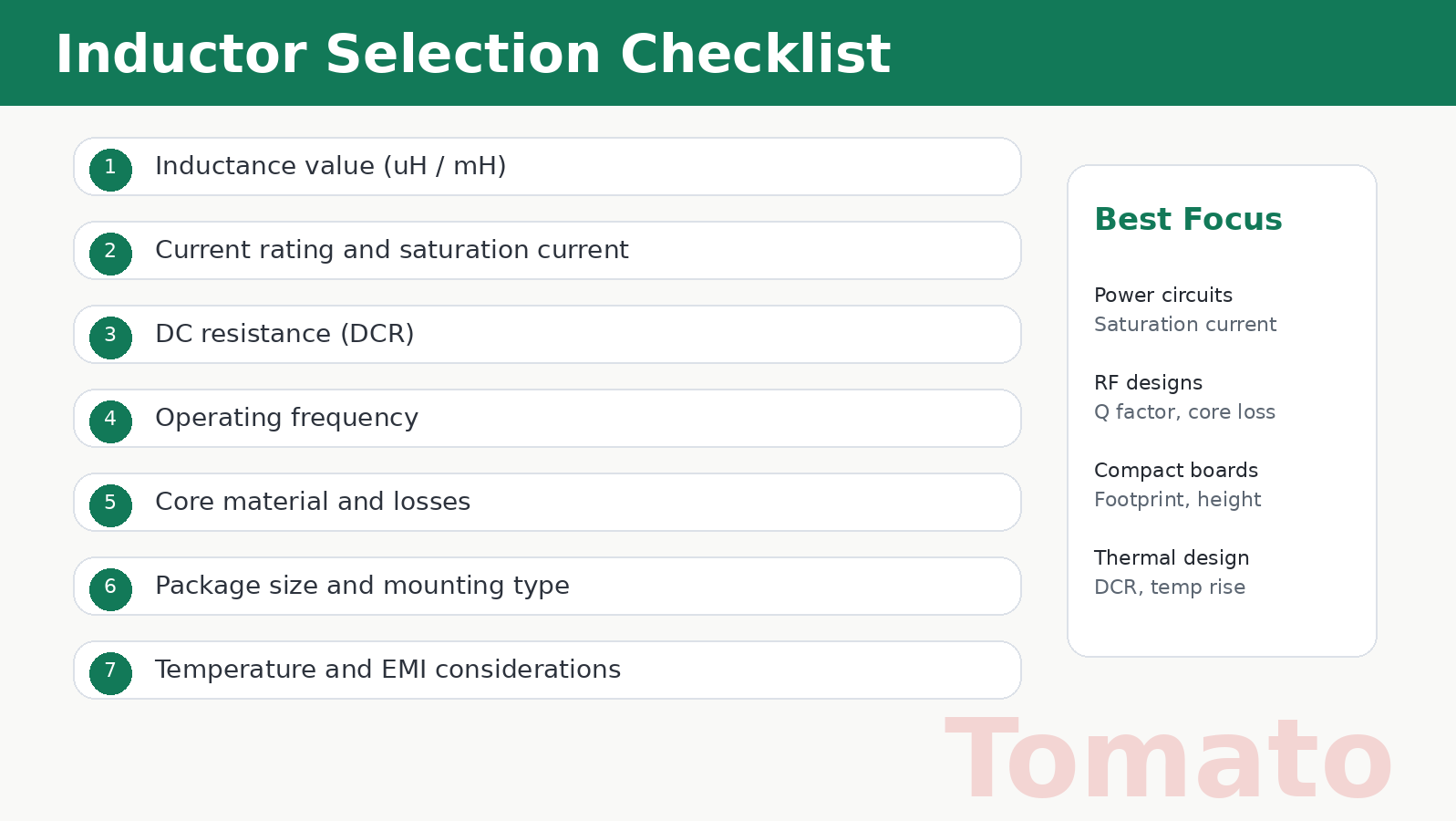

Wichtige Faktoren bei der Auswahl eines Induktors

1. Induktivitätswert

Der Induktivitätswert, üblicherweise in Mikrohenry (µH) oder Millihenry (mH) gemessen, ist einer der ersten Parameter, die berücksichtigt werden sollten. Er sollte den Designanforderungen der Zielschaltung entsprechen.

2. Strombelastbarkeit

Der Nennstrom bestimmt, wie viel Strom der Induktor sicher führen kann. Zwei wichtige strombezogene Werte sind Betriebsstrom und Sättigungsstrom. Wenn der Strom die Sättigungsgrenze überschreitet, kann die Induktivität deutlich abfallen und die Schaltungsleistung leiden.

3. Gleichstromwiderstand (DCR)

Der Gleichstromwiderstand beeinflusst Effizienz und Wärmeentwicklung. Ein niedrigerer DCR wird in Leistungsanwendungen im Allgemeinen bevorzugt, da er hilft, Leistungsverluste zu reduzieren.

4. Kernmaterial

Das Kernmaterial beeinflusst Induktivität, Frequenzverhalten, Verluste und Sättigungseigenschaften. Luftkern-, Eisenkern- und Ferritkerninduktoren haben je nach Anwendung unterschiedliche Stärken.

5. Betriebsfrequenz

Einige Induktoren sind für Hochfrequenzanwendungen ausgelegt, während andere besser für niederfrequente Leistungsschaltungen geeignet sind. Die Anpassung des Induktors an die Betriebsfrequenz ist für eine stabile Leistung entscheidend.

6. Gehäusegröße und Montageart

Designer müssen auch den verfügbaren Platz auf der PCB, die Bestückungsmethode und die mechanischen Anforderungen berücksichtigen. SMD-Induktoren werden für kompakte automatisierte Produktion bevorzugt, während bedrahtete Induktoren für Prototyping oder Anwendungen mit hoher mechanischer Belastung besser geeignet sein können. Passende Produkte finden Sie in der Induktoren-Kategorie.

7. Temperatur- und Umgebungsbedingungen

Die Leistung von Induktoren kann sich unter Hitze, Vibration und rauen Betriebsbedingungen verändern. Für Automobil-, Industrie- oder Außenanwendungen werden Haltbarkeit und Temperaturverhalten noch wichtiger.

SMD- vs. bedrahtete Induktoren

SMD-Induktoren

SMD-Induktoren werden häufig in kompakter moderner Elektronik eingesetzt. Sie unterstützen die automatisierte PCB-Bestückung und helfen, die Leiterplattengröße zu reduzieren.

• Kleine Baugröße
• Hohe Bestückungseffizienz
• Gute Eignung für Massenproduktion
• Geeignet für tragbare und kompakte Elektronik

Bedrahtete Induktoren

Bedrahtete Induktoren werden häufig in Prototypen, Reparaturarbeiten, Ausbildungselektronik und einigen Hochleistungsanwendungen eingesetzt.

• Einfache manuelle Lötung
• Stabile mechanische Verbindung
• Geeignet für Tests und Entwicklung
• Häufig in traditionellen Schaltungsdesigns verwendet

Die Wahl hängt von Ihrem Produktdesign, dem Bestückungsprozess und den physischen Layoutanforderungen ab.

Häufige Fehler, die vermieden werden sollten

Sättigungsstrom ignorieren

Ein Induktor kann allein anhand des Induktivitätswertes passend erscheinen, doch wenn sein Sättigungsstrom zu niedrig ist, kann die Schaltung instabil werden.

DCR übersehen

In Leistungsschaltungen kann ein hoher DCR die Effizienz verringern und die Wärmeentwicklung erhöhen.

Den falschen Kerntyp wählen

Die Verwendung eines ungeeigneten Kernmaterials kann zu unerwünschten Verlusten, schlechter Hochfrequenzleistung oder geringerer Effizienz führen.

Gehäuseeinschränkungen ignorieren

Selbst wenn die elektrischen Spezifikationen korrekt sind, kann das Bauteil ungeeignet sein, wenn das Gehäuse nicht zum PCB-Design passt.

Nur auf den Preis achten

Für eine stabile Langzeitleistung sind Konsistenz, Zuverlässigkeit und die Qualität der Lieferkette oft wichtiger als der niedrigste Preis.

Praktische Tipps vor dem Kauf von Induktoren

Vor dem Kauf von Induktoren für Ihr Projekt ist es hilfreich, Folgendes zu bestätigen:

• Erforderlicher Induktivitätswert
• Betriebsstrom und Sättigungsreserve
• DCR und Effizienzziel
• Frequenzbereich
• Eignung des Kernmaterials
• Gehäusegröße und Montageart
• Betriebstemperatur und Zuverlässigkeitsanforderungen
• Lagerbestand und Lieferzeit des Lieferanten

Für Entwicklungsprojekte, Prototyping, Reparatur und Produktionsbeschaffung kann die Zusammenarbeit mit einem zuverlässigen Anbieter elektronischer Komponenten Risiken reduzieren und die Beschaffungseffizienz verbessern.

Fazit

Induktoren sind in der modernen Elektronik unverzichtbar, insbesondere im Energiemanagement, bei der Filterung, im HF-Design und in der Energiespeicherung. Obwohl sie einfach erscheinen, erfordert die Auswahl des richtigen Induktors eine sorgfältige Bewertung von Induktivität, Strombelastbarkeit, Kernmaterial, Frequenz, Gehäuse und Umweltverhalten.

Durch das Verständnis der wichtigsten Induktortypen und ihrer Anwendungen können Elektronikbegeisterte und Bauteileeinkäufer bessere Design- und Beschaffungsentscheidungen treffen. Ganz gleich, ob Sie kompakte SMD-Induktoren für die PCB-Bestückung oder robuste Leistungsinduktoren für anspruchsvolle Schaltungen benötigen – die Wahl des richtigen Bauteils verbessert Zuverlässigkeit und Leistung.
