DC-DC-Wandler werden in modernen elektronischen Systemen широко eingesetzt, um eine Spannungsebene effizient in eine andere umzuwandeln. Sie sind unverzichtbar in Unterhaltungselektronik, Industrieanlagen, Fahrzeugsystemen, Kommunikationsgeräten und Embedded-Power-Designs. Während Halbleiter und Controller oft die meiste Aufmerksamkeit erhalten, ist der Induktor eines der kritischsten Bauteile in der gesamten Leistungsstufe.

Die Wahl des falschen Induktors kann die Effizienz verringern, die Wärmeentwicklung erhöhen, die Stromwelligkeit verschlechtern und sogar Stabilitätsprobleme im Wandler verursachen. Im Gegensatz dazu hilft die Wahl des richtigen Induktors dabei, die Leistung zu verbessern, Verluste zu reduzieren und eine langfristige Zuverlässigkeit sicherzustellen.

In diesem Leitfaden erklären wir, wie man den richtigen Induktor für das DC-DC-Wandler-Design auswählt, welche technischen Parameter am wichtigsten sind und welche Fehler bei der Bauteilauswahl vermieden werden sollten. Wenn Sie weitere elektronische Komponenten und Beschaffungslösungen entdecken möchten, besuchen Sie TomatoElec.

Warum der Induktor im DC-DC-Wandler-Design wichtig ist

In einem DC-DC-Wandler speichert und gibt der Induktor während der Schaltzyklen Energie ab. Er hilft dabei, den Strom zu glätten, die Ausgangswelligkeit zu reduzieren und eine stabile Leistungswandlung zu unterstützen. Der Induktor beeinflusst direkt die Effizienz des Wandlers, das thermische Verhalten, das Einschwingverhalten und die EMI-Performance.

Zum Beispiel trägt der Induktor in einem Buck-Wandler den Laststrom und bestimmt die Welligkeitseigenschaften. In einem Boost-Wandler spielt der Induktor eine zentrale Rolle beim Energietransfer und bei der Strombelastung. Deshalb geht es bei der Induktorauswahl nicht nur darum, einen Induktivitätswert zu bestimmen. Es ist auch eine sorgfältige Prüfung von Strombelastbarkeit, Kernmaterial, Gleichstromwiderstand, Schaltfrequenz und physischer Größe erforderlich.

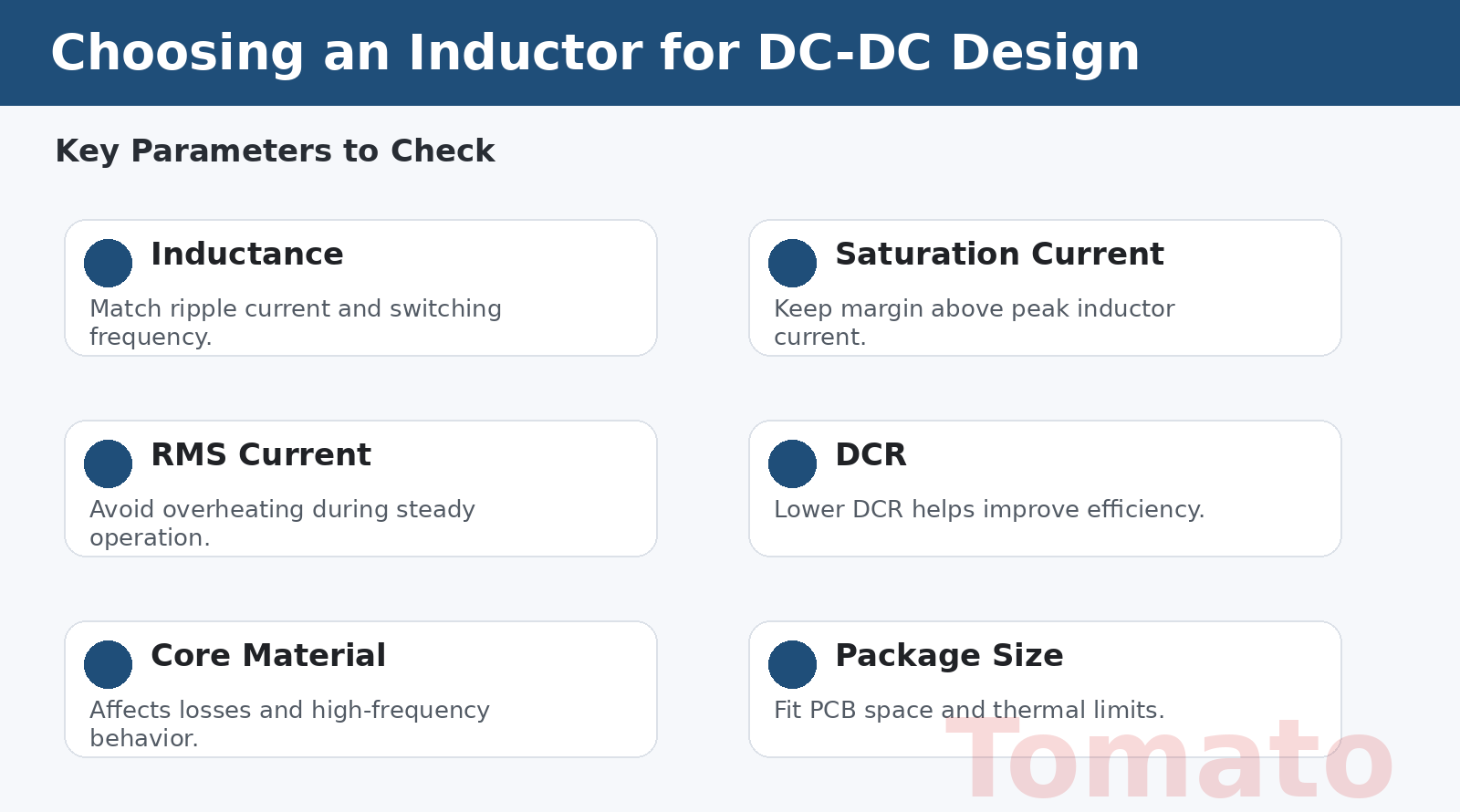

Wichtige Parameter bei der Auswahl eines Induktors

1. Induktivitätswert

Der Induktivitätswert, üblicherweise in Mikrohenry (µH) ausgedrückt, bestimmt die Stromwelligkeit und das dynamische Verhalten. Eine höhere Induktivität reduziert im Allgemeinen die Stromwelligkeit, während eine niedrigere Induktivität das Einschwingverhalten verbessern, aber die Welligkeit erhöhen kann.

Entwickler wählen die Induktivität in der Regel auf Basis der Wandler-Topologie, der Eingangsspannung, der Ausgangsspannung, der Schaltfrequenz und der Ziel-Stromwelligkeit.

2. Sättigungsstrom

Der Sättigungsstrom ist einer der wichtigsten Parameter bei der Auswahl von Leistungsinduktoren. Wenn der Induktorkern in Sättigung gerät, fällt die Induktivität stark ab und die Wandlerleistung kann instabil werden.

Der gewählte Induktor sollte immer ausreichende Reserve über dem erwarteten Spitzen-Induktorstrom bieten.

3. RMS-Strombelastbarkeit

Die RMS-Strombelastbarkeit gibt an, wie viel Strom der Induktor kontinuierlich führen kann, ohne über die Spezifikation hinaus zu überhitzen. Selbst wenn der Sättigungsstrom ausreichend ist, muss der Induktor den kontinuierlichen Betriebsstrom sicher bewältigen können.

4. Gleichstromwiderstand (DCR)

DCR beeinflusst direkt die Leitungsverluste und den Temperaturanstieg. Ein niedrigerer DCR verbessert die Effizienz und reduziert die Eigenerwärmung, was besonders bei Hochstrom-Stromversorgungen wichtig ist.

5. Kernmaterial

Das Kernmaterial beeinflusst das Frequenzverhalten, Kernverluste, Sättigungseigenschaften und die EMI-Performance. Ferritkerne werden häufig in Schaltnetzteilen eingesetzt, während andere Materialien je nach Designfrequenz und Stromanforderungen gewählt werden können.

6. Schaltfrequenz

Die Betriebsfrequenz des DC-DC-Wandlers beeinflusst die Induktorwahl. Höhere Schaltfrequenzen können kleinere Induktoren ermöglichen, aber auch Kern- und Schaltverluste erhöhen. Der Induktor muss für den vorgesehenen Frequenzbereich geeignet sein.

7. Baugröße und Höhe

Die mechanische Größe ist im praktischen PCB-Design wichtig. Der Induktor muss in das Leiterplattenlayout passen, Höhenbeschränkungen einhalten und die erforderliche thermische Leistung unterstützen. In kompakten Powermodulen und tragbaren Elektronikgeräten ist dies besonders wichtig.

8. Geschirmte vs. ungeschirmte Bauweise

Geschirmte Induktoren helfen, elektromagnetische Störungen zu reduzieren, und werden oft in kompakten oder rauschempfindlichen Systemen bevorzugt. Ungeschirmte Induktoren können je nach Anwendung andere Vorteile bei Kosten oder Struktur bieten.

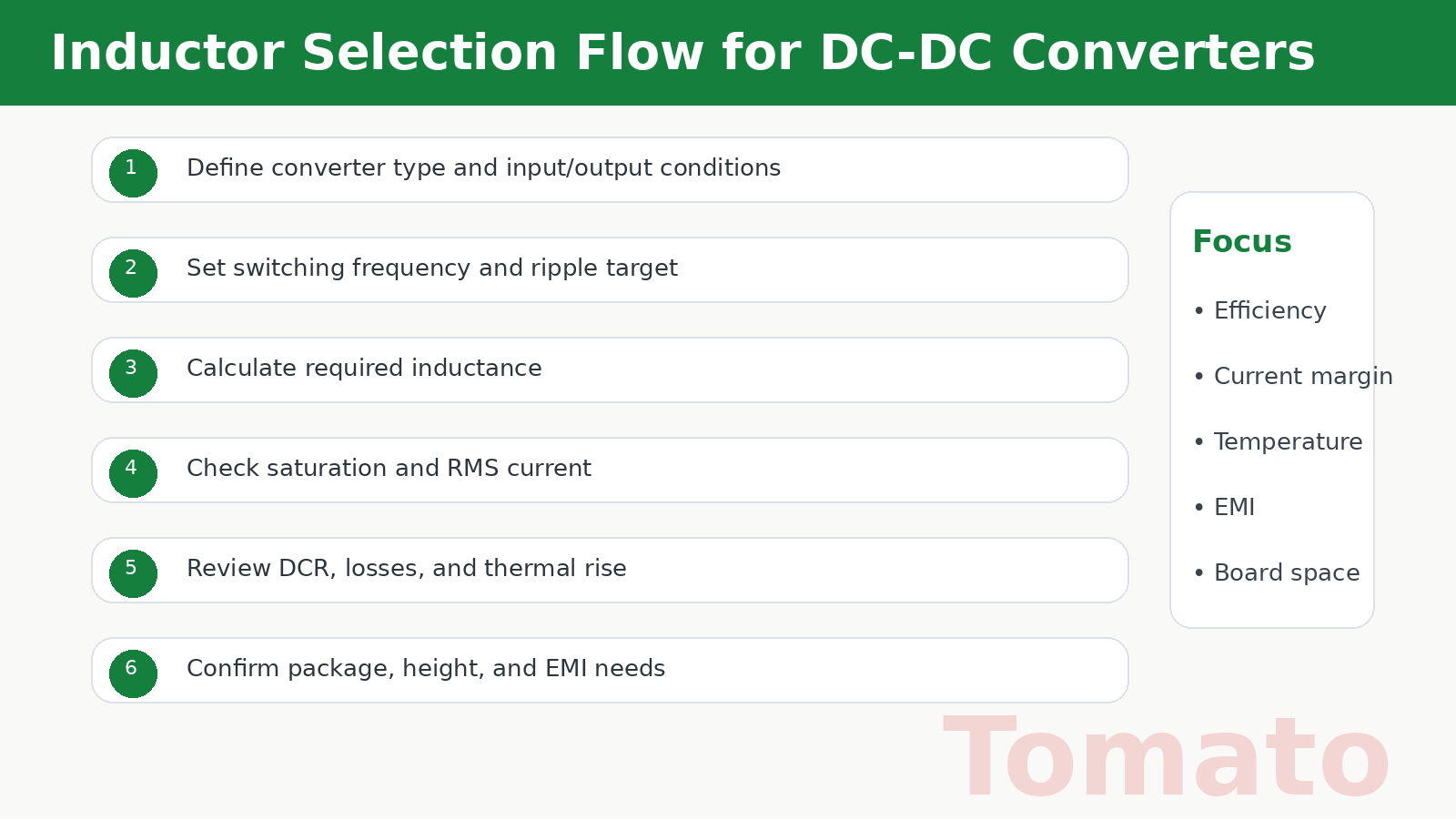

Induktorauswahl für Buck- und Boost-Wandler

Buck-Wandler

Im Buck-Wandler-Design wird der Induktor verwendet, um den an die Last gelieferten Strom zu glätten. Entwickler wählen die Induktivität typischerweise basierend auf der Ziel-Stromwelligkeit, die oft als Prozentsatz des Ausgangsstroms festgelegt wird.

Ein sehr kleiner Induktor kann zu übermäßiger Welligkeit und höherem Spitzenstrom führen, während ein zu großer Induktor das Einschwingverhalten verlangsamen und die Bauteilgröße erhöhen kann.

Boost-Wandler

In Boost-Wandlern speichert der Induktor während der Einschaltphase Energie und gibt sie während der Ausschaltphase an den Ausgang ab. Dies belastet den Induktorstrom in der Regel stärker, sodass Sättigungsstrom und thermische Leistung besonders wichtig sind.

Praktisches Designgleichgewicht

Sowohl bei Buck- als auch bei Boost-Wandlern ist die beste Wahl in der Regel ein Gleichgewicht zwischen Induktivität, Effizienz, Stromwelligkeit, Einschwingverhalten, thermischem Verhalten und Baugrößenbeschränkungen.

SMD- vs. bedrahtete Leistungsinduktoren

SMD-Leistungsinduktoren

SMD-Induktoren werden häufig in modernen DC-DC-Wandler-Designs eingesetzt, da sie die automatisierte PCB-Bestückung und kompakte Layouts unterstützen.

• Kleine Grundfläche
• Gute Eignung für die Massenproduktion
• Geeignet für kompakte Powermodule
• Einfache Integration in dichte PCB-Layouts

Bedrahtete Leistungsinduktoren

Bedrahtete Induktoren werden weiterhin in einigen Prototypen, Reparaturanwendungen und Hochleistungs- oder mechanisch anspruchsvollen Systemen eingesetzt.

• Starke mechanische Stabilität
• In manchen Fällen leichter manuell zu handhaben
• Nützlich für Prototyping und Tests

Die endgültige Wahl hängt vom Leistungsniveau des Wandlers, dem Leiterplattenlayout, dem Fertigungsprozess und den mechanischen Anforderungen ab.

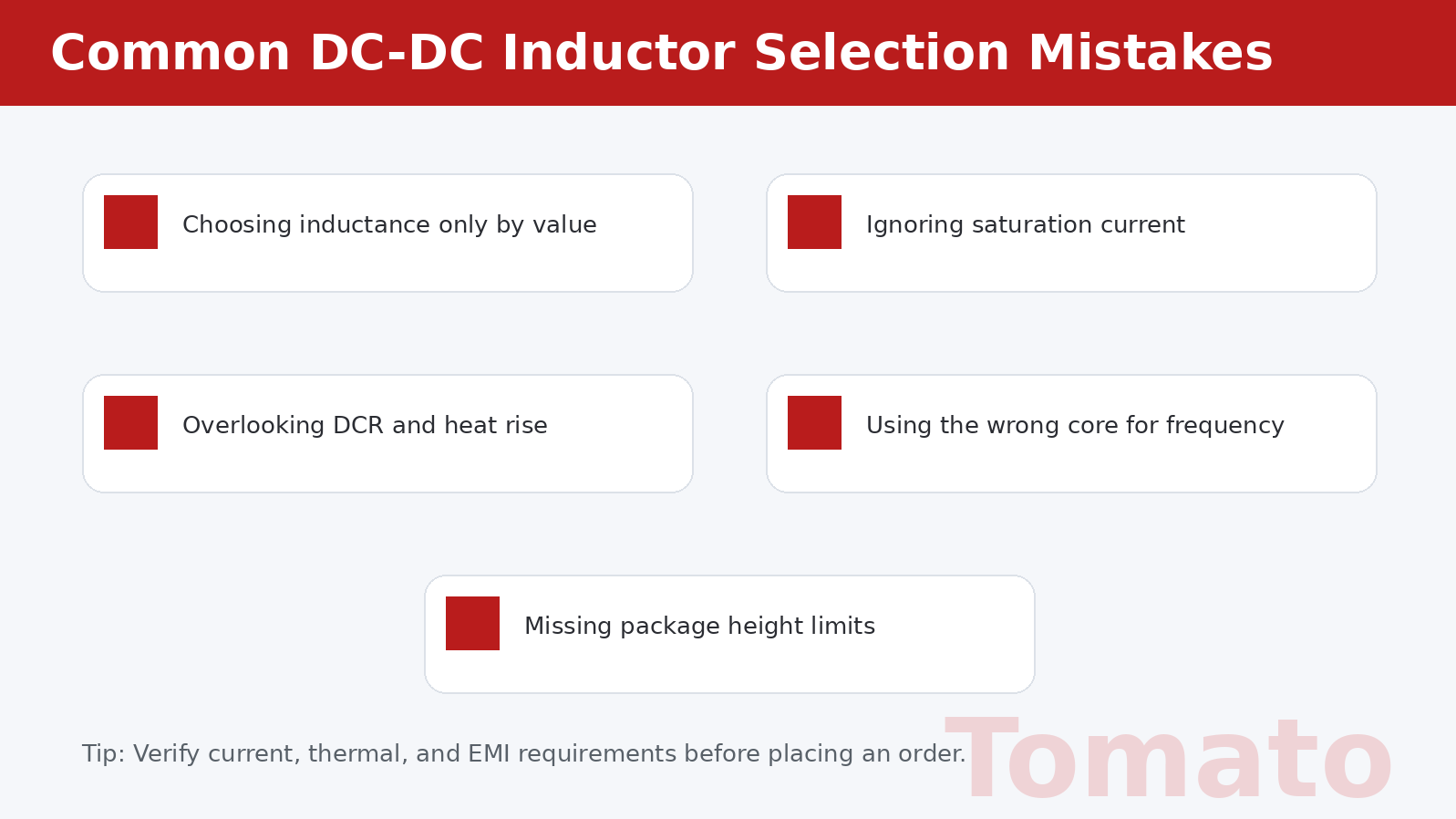

Häufige Fehler, die vermieden werden sollten

Nur nach Induktivitätswert auswählen

Einige Anwender konzentrieren sich nur auf den Induktivitätswert und ignorieren Strombelastbarkeit, DCR oder thermische Leistung. Dies kann zu schlechten Ergebnissen in der Praxis führen.

Sättigungsreserve ignorieren

Die Auswahl eines Induktors zu nahe an der Spitzenstromgrenze erhöht das Risiko von Sättigung und instabilem Betrieb.

DCR übersehen

Ein hoher DCR kann die Effizienz deutlich verringern und die Wärmeentwicklung erhöhen, insbesondere bei Hochstrom-Designs.

Das falsche Kernmaterial verwenden

Das Kernmaterial muss zur Schaltfrequenz und zu den Verlustanforderungen passen. Andernfalls können Effizienz und Temperaturanstieg problematisch werden.

Mechanische Einschränkungen ignorieren

Ein Induktor kann elektrisch geeignet sein, aber physisch nicht mit der PCB-Höhe oder dem Layout kompatibel sein.

Praktische Tipps vor dem Kauf

Vor dem Kauf eines Induktors für das DC-DC-Wandler-Design sollten Sie Folgendes bestätigen:

• Erforderlicher Induktivitätswert
• Spitzenstrom und Sättigungsreserve
• RMS-Stromanforderung
• DCR-Zielwert
• Kompatibilität mit der Schaltfrequenz
• Kernmaterial und Verlustverhalten
• Baugröße und Leiterplattenhöhe
• Thermische Leistung und EMI-Betrachtungen
• Lagerbestand und Lieferzeit des Lieferanten

Die Zusammenarbeit mit einem zuverlässigen Lieferanten elektronischer Komponenten kann das Beschaffungsrisiko verringern und die Design-Effizienz verbessern, insbesondere bei Entwicklungsprojekten, Musteraufbauten und Produktionsbeschaffung.

Fazit

Die Auswahl des richtigen Induktors ist ein zentraler Bestandteil eines erfolgreichen DC-DC-Wandler-Designs. Der Induktor beeinflusst Stromwelligkeit, Effizienz, Wärme, EMI-Verhalten und langfristige Zuverlässigkeit. Anstatt nur nach dem Induktivitätswert auszuwählen, sollten Ingenieure und Einkäufer Strombelastbarkeit, Sättigungsreserve, DCR, Kernmaterial, Schaltfrequenz und Baugrößenbeschränkungen gemeinsam bewerten.

Durch das Verständnis dieser Faktoren können Entwickler die Wandlerleistung verbessern und zuverlässigere Beschaffungsentscheidungen treffen. Ganz gleich, ob Sie einen kompakten Buck-Wandler oder eine Hochstrom-Boost-Leistungsstufe entwickeln – der richtige Induktor macht einen deutlichen Unterschied bei Stabilität und Effizienz.
