Die richtige MLCC-Gehäusegröße ist wichtig für PCB-Layout, Montageausbeute, verfügbare Kapazitätswerte, Spannungsreserve und langfristige Zuverlässigkeit. Gängige mehrschichtige Keramikkondensatoren wie 0201, 0402, 0603 und 0805 erfüllen zwar ähnliche Grundfunktionen, können sich jedoch in Fertigung, Bestückung und Beschaffung deutlich unterscheiden.

Kleinere MLCC-Größen wie 0201 und 0402 helfen, Leiterplattenfläche in kompakten Elektronikprodukten zu sparen. 0603- und 0805-Kondensatoren sind dagegen oft einfacher zu bestücken, zu prüfen und in stabilen Mengen zu beschaffen. Entwickler und Einkäufer sollten die Gehäusegröße daher nicht nur nach der Leiterplattenfläche auswählen. Die bessere Wahl hängt von elektrischen Anforderungen, Fertigungsmöglichkeiten, Einsatzumgebung und verfügbarer Lagerware ab.

Dieser Leitfaden zu MLCC-Gehäusegrößen vergleicht gängige Keramikkondensatorgrößen, erklärt deren Einfluss auf PCB-Design und Montage und gibt praktische Hinweise für die Bauteilbeschaffung. Sie können auch passende Keramikkondensatoren ansehen oder eine RFQ-Anfrage für MLCC-Beschaffungsunterstützung an TomatoElec senden.

Was bedeutet MLCC-Gehäusegröße?

Die MLCC-Gehäusegröße beschreibt die physischen Abmessungen des Kondensatorgehäuses. Diese Abmessungen werden häufig mit imperialen Codes wie 0201, 0402, 0603 und 0805 angegeben. Größere Bauformen lassen sich meist leichter handhaben, bieten mehr mechanische Stabilität und können je nach Serie höhere Kapazitäts- oder Spannungsbereiche ermöglichen. Kleinere Bauformen sparen dagegen Leiterplattenfläche.

Zum Beispiel:

• 0201 wird in sehr kompakten, hochdichten Designs eingesetzt
• 0402 ist in tragbaren Elektronikprodukten und Consumer-Geräten weit verbreitet
• 0603 bietet einen guten Kompromiss zwischen Größe und Verarbeitbarkeit
• 0805 ist einfacher manuell zu platzieren und eignet sich oft für weniger platzkritische Designs

Diese Größenunterschiede sind wichtig, weil die Bauform nicht nur den Footprint beeinflusst. Sie wirkt sich auch auf Bestückung, Lötzuverlässigkeit, Rissrisiko und elektrische Eigenschaften in bestimmten Anwendungen aus.

Gängige MLCC-Gehäusegrößen und ihre Eigenschaften

0201 MLCC

0201-MLCCs sind extrem klein und werden häufig in Smartphones, Wearables und hochdichten Kommunikationsmodulen eingesetzt. Sie sparen effektiv Leiterplattenfläche, erfordern aber präzisere Bestückungstechnik und strengere Prozesskontrolle.

0402 MLCC

0402 ist eine der häufigsten Baugrößen in moderner Consumer-Elektronik. Sie bietet ein gutes Verhältnis zwischen kompaktem Layout und Herstellbarkeit und eignet sich für tragbare Produkte sowie mittel- bis hochdichte Leiterplatten.

0603 MLCC

0603-MLCCs werden in vielen allgemeinen Elektronikprodukten verwendet. Sie sind leichter zu handhaben als 0201 oder 0402 und werden oft gewählt, wenn ein praktischer Kompromiss zwischen kompakter Größe, mechanischer Zuverlässigkeit und einfacher Montage benötigt wird.

0805 MLCC

0805-MLCCs sind größer und einfacher zu prüfen, zu platzieren und zu löten. Sie werden häufig in Industrieplatinen, Stromversorgungsbereichen und Anwendungen eingesetzt, bei denen Leiterplattenfläche weniger kritisch ist.

1206 und größere Bauformen

Größere MLCC-Bauformen wie 1206 können sinnvoll sein, wenn höhere Spannung, größere Kapazität oder bessere Handhabung erforderlich sind. In Leistungs-, Industrie- oder weniger platzbeschränkten Anwendungen bleiben größere Gehäusegrößen oft eine praktische und zuverlässige Wahl.

Wie die Gehäusegröße PCB-Design und Montage beeinflusst

Leiterplattenfläche

Kleinere MLCCs helfen Entwicklern, Leiterplattenfläche zu reduzieren und eine höhere Bauteildichte zu erreichen. Dies ist besonders wichtig in mobilen Geräten, kompakten Kommunikationsmodulen und miniaturisierter Elektronik.

Montagefähigkeit

Sehr kleine MLCCs erfordern präzise Pick-and-Place-Anlagen, genaue Lotpastenkontrolle und stabile Fertigungsprozesse. Wenn die Montagekapazität begrenzt ist, kann eine etwas größere Bauform die Ausbeute verbessern und Produktionsrisiken senken.

Mechanische Zuverlässigkeit

Die Gehäusegröße kann die Empfindlichkeit gegenüber Leiterplattenbiegung und mechanischer Belastung beeinflussen. In manchen Anwendungen kann eine größere oder besser geeignete Bauform helfen, Rissbildung zu reduzieren und die Langzeitzuverlässigkeit zu verbessern.

Elektrische Anforderungen

Kapazitätsbereich, Spannungsfestigkeit und Derating-Verhalten können je nach MLCC-Größe und Dielektrikum variieren. Entwickler sollten nicht davon ausgehen, dass alle Bauformen identische elektrische Eigenschaften bieten.

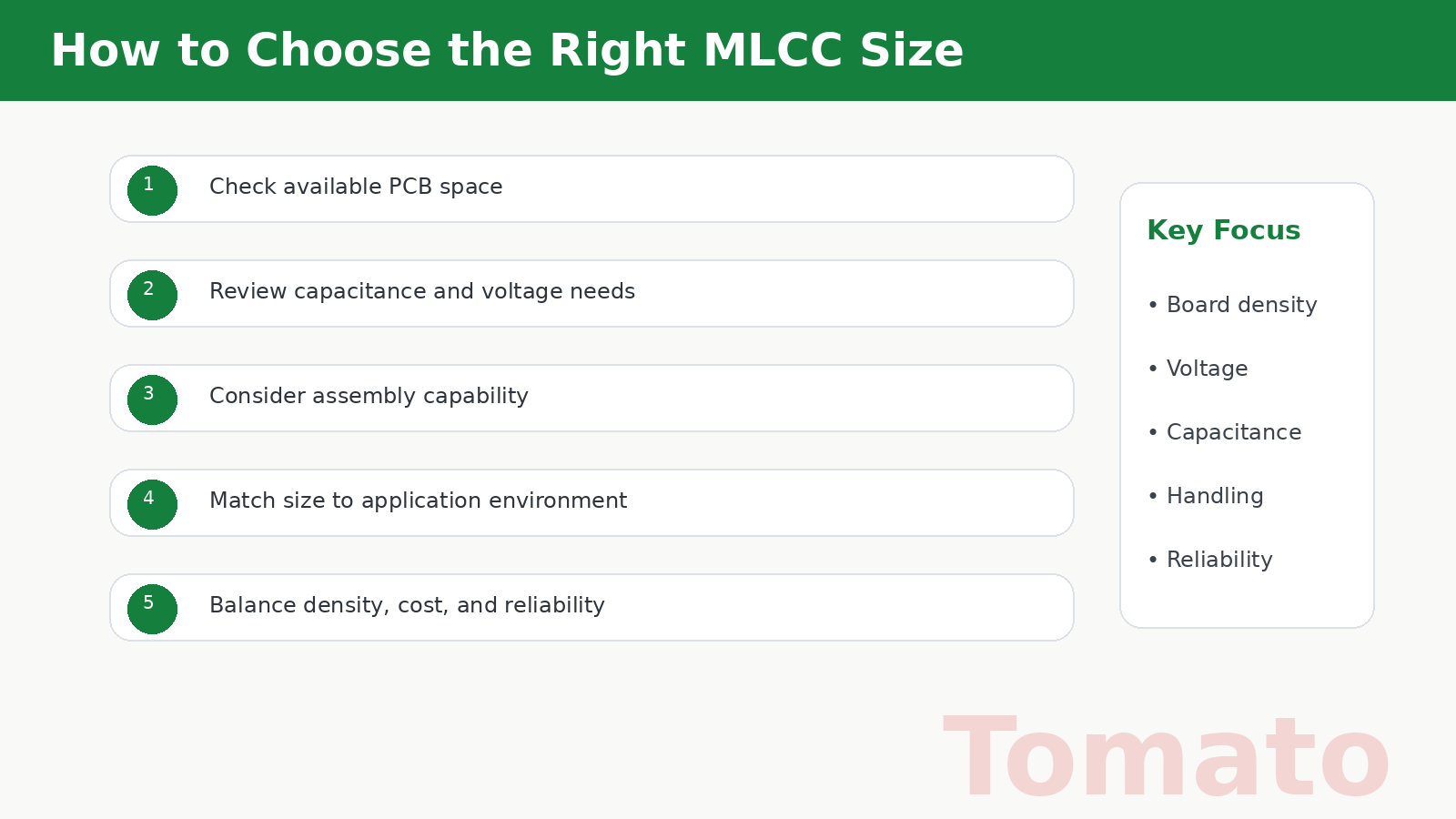

So wählen Sie die richtige MLCC-Größe

1. PCB-Layoutfläche prüfen

Die verfügbare Leiterplattenfläche ist oft der erste Faktor. Bei sehr kompakten Designs können kleinere Bauformen wie 0201 oder 0402 erforderlich sein. Wenn mehr Platz vorhanden ist, bieten 0603 oder 0805 häufig eine einfachere Fertigung und bessere Handhabung.

2. Kapazitäts- und Spannungsanforderungen prüfen

Die erforderliche Kapazität und Spannungsfestigkeit sollten immer zusammen mit der Gehäusegröße geprüft werden. In einigen Fällen bieten sehr kleine MLCCs nicht die gewünschte elektrische Reserve für die Anwendung.

3. Montageprozess berücksichtigen

Die Fertigungsfähigkeit ist entscheidend. Wenn Ihre Produktionslinie oder Ihr Fertigungspartner mit 0603 eine höhere Ausbeute als mit 0201 erzielt, kann die etwas größere Bauform praktisch die bessere Wahl sein.

4. Einsatzumgebung bewerten

Produkte mit Vibration, Temperaturwechseln oder mechanischer Belastung erfordern eine sorgfältigere Auswahl der Gehäusegröße. Zuverlässigkeit ist ebenso wichtig wie Platzersparnis.

5. Dichte, Kosten und Zuverlässigkeit ausbalancieren

Der kleinste MLCC ist nicht immer die beste Wahl. Entwickler sollten Bauteildichte, Montageaufwand, Prüfbarkeit und langfristige Zuverlässigkeit abwägen, bevor sie die endgültige Größe festlegen.

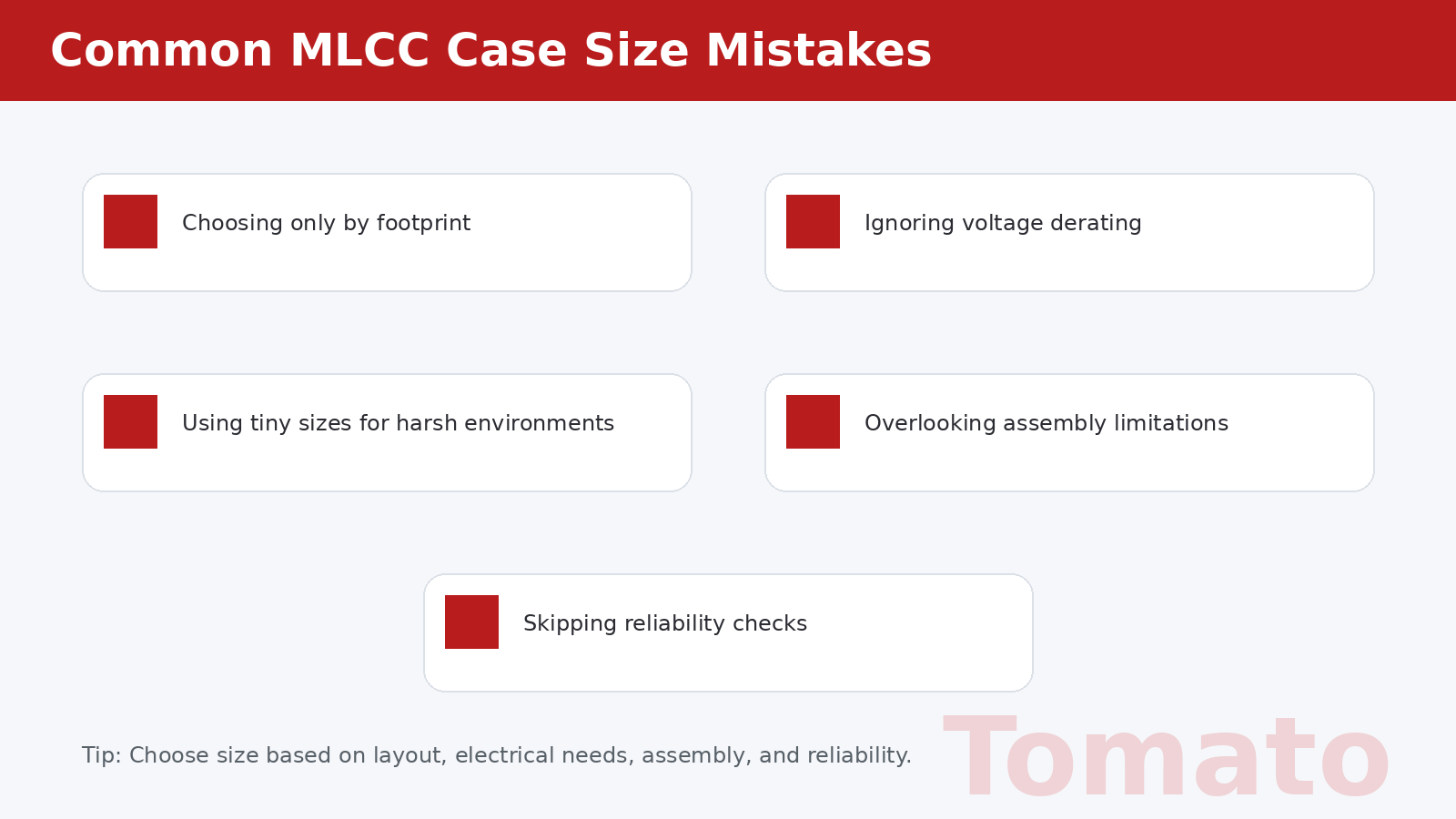

Häufige Fehler bei der Auswahl

Nur nach Footprint auswählen

Manche Anwender wählen die MLCC-Größe nur nach dem verfügbaren Platz und beachten Spannung, Kapazität, Montage oder Zuverlässigkeit nicht ausreichend. Das kann später zu Leistungs- oder Fertigungsproblemen führen.

Spannungs-Derating ignorieren

Die Leistung von MLCCs kann sich unter DC-Bias und Spannungseinfluss verändern. Die gewählte Bauform sollte zusammen mit dem elektrischen Verhalten bewertet werden, nicht nur anhand der physischen Abmessungen.

Sehr kleine Bauformen in rauen Umgebungen einsetzen

Sehr kleine Gehäusegrößen sind nicht immer ideal für Anwendungen mit Vibration, thermischer Belastung oder anspruchsvollen Einsatzbedingungen.

Produktionsfähigkeit übersehen

Wenn die Fertigungslinie nicht für extrem kleine Bauformen optimiert ist, können Bestückungsfehler und Ausbeuteprobleme zunehmen.

Zuverlässigkeitsprüfung überspringen

Die Auswahl der Gehäusegröße sollte immer die langfristige Zuverlässigkeit berücksichtigen, besonders in Industrie-, Automobil- oder missionkritischen Anwendungen.

Praktische Einkaufstipps

Vor dem Kauf von MLCCs sollten folgende Punkte bestätigt werden:

• Erforderliche Kapazität und Spannungsfestigkeit
• Bevorzugter Gehäusegrößenbereich
• Begrenzungen der PCB-Fläche
• Montagefähigkeit und Zielausbeute
• Einsatzumgebung und Zuverlässigkeitsanforderungen
• Lagerbestand und Lieferzeit des Lieferanten
• Konsistenz zwischen freigegebenen Marken oder Alternativteilen

Die Zusammenarbeit mit einem zuverlässigen Keramikkondensator-Lieferanten kann Beschaffungsrisiken reduzieren und die Bauteilauswahl effizienter machen, besonders wenn verschiedene MLCC-Gehäusegrößen, Kapazitätswerte und Spannungsbereiche verglichen werden müssen.

Fazit

Die MLCC-Gehäusegröße ist ein wichtiger Teil der Kondensatorauswahl. Größen wie 0201, 0402, 0603 und 0805 haben jeweils unterschiedliche Stärken, abhängig von PCB-Dichte, elektrischen Anforderungen, Montagefähigkeit und Zuverlässigkeitsbedarf. Statt automatisch die kleinste Größe zu wählen, sollten Entwickler und Einkäufer den gesamten Anwendungskontext bewerten.

Ein gutes Verständnis der MLCC-Gehäusegrößen hilft Entwicklungs- und Einkaufsteams, bessere Entscheidungen für Design und Beschaffung zu treffen. Wenn Sie 0201-, 0402-, 0603-, 0805- oder größere Keramikkondensatoren benötigen, unterstützt TomatoElec bei Originalbauteil-Beschaffung, Lagerprüfung, BOM-Abgleich und RFQ-Service für MLCCs und andere passive Bauelemente.
