Dioden gehören zu den grundlegendsten Bauteilen in elektronischen Schaltungen. Sie werden häufig für Gleichrichtung, Stromrichtungssteuerung, Spannungsbegrenzung, Schutz und Schaltfunktionen eingesetzt. Obwohl viele Diodentypen auf den ersten Blick ähnlich erscheinen, kann ihr tatsächliches elektrisches Verhalten je nach Struktur und Material erheblich variieren.

Zwei der häufigsten Kategorien sind Schottky-Dioden und gewöhnliche Dioden. Ingenieure, Einkäufer und Wartungsteams müssen oft zwischen ihnen wählen, wenn sie Komponenten für Stromversorgungen, Schutzschaltungen und allgemeine elektronische Anwendungen entwerfen oder beschaffen.

In diesem Leitfaden erklären wir die wichtigsten Unterschiede zwischen Schottky-Dioden und gewöhnlichen Dioden, vergleichen ihre elektrischen Eigenschaften und zeigen, wo jeder Typ am besten geeignet ist. Wenn Sie weitere elektronische Komponenten und Beschaffungslösungen entdecken möchten, besuchen Sie TomatoElec.

Was ist eine Schottky-Diode?

Eine Schottky-Diode ist eine Halbleiterdiode, die für ihren niedrigen Vorwärtsspannungsabfall und ihre schnelle Schaltgeschwindigkeit bekannt ist. Im Gegensatz zu einer Standard-PN-Übergangsdiode verwendet eine Schottky-Diode einen Metall-Halbleiter-Übergang. Diese Struktur hilft, Leitungsverluste zu reduzieren und unterstützt eine schnellere Reaktion in Hochfrequenzschaltungen.

Schottky-Dioden werden häufig in Schaltnetzteilen, DC-DC-Wandlern, Verpolungsschutz und anderen Anwendungen eingesetzt, bei denen Effizienz und Geschwindigkeit wichtig sind.

Was ist eine gewöhnliche Diode?

Eine gewöhnliche Diode bezeichnet typischerweise eine Standard-PN-Übergangsdiode, die für allgemeine Gleichrichtung oder Signalsteuerung verwendet wird. Diese Dioden sind weit verbreitet und werden in vielen konventionellen elektronischen Schaltungen eingesetzt.

Im Vergleich zu Schottky-Dioden haben gewöhnliche Dioden normalerweise einen höheren Vorwärtsspannungsabfall und ein langsameres Schaltverhalten, bieten jedoch in vielen Fällen einen geringeren Sperrstrom und eignen sich für Standard-Gleichrichtungsaufgaben.

Wichtige Unterschiede zwischen Schottky- und gewöhnlichen Dioden

1. Vorwärtsspannungsabfall

Einer der wichtigsten Unterschiede ist der Vorwärtsspannungsabfall. Schottky-Dioden haben in der Regel einen niedrigeren Vorwärtsspannungsabfall als gewöhnliche Dioden. Dies hilft, Leitungsverluste zu reduzieren und die Effizienz zu verbessern, insbesondere in Niederspannungs-Leistungsschaltungen.

Gewöhnliche Dioden zeigen typischerweise einen höheren Vorwärtsspannungsabfall, was in manchen Anwendungen zu stärkerer Wärmeentwicklung führen kann.

2. Schaltgeschwindigkeit

Schottky-Dioden sind für ihre schnelle Schaltleistung bekannt. Das macht sie geeignet für Hochfrequenzanwendungen wie Schaltregler und SMPS-Designs.

Gewöhnliche Dioden sind oft langsamer und möglicherweise nicht die beste Wahl in Schaltungen, die schnelle Erholung oder hohe Schaltgeschwindigkeit erfordern.

3. Sperrstrom

Schottky-Dioden haben im Allgemeinen einen höheren Sperrstrom als gewöhnliche Dioden. Diese Eigenschaft sollte sorgfältig berücksichtigt werden, insbesondere in temperatursensiblen oder lecksensitiven Designs.

4. Thermische und Effizienzleistung

Aufgrund des niedrigeren Vorwärtsspannungsabfalls können Schottky-Dioden in vielen Leistungsschaltungen die Effizienz verbessern und Leistungsverluste reduzieren. Leckstrom und Temperatureffekte müssen jedoch weiterhin als Teil des gesamten thermischen Designs überprüft werden.

5. Kosten und Anwendungseignung

Gewöhnliche Dioden werden häufig in Standardschaltungen verwendet, da sie verbreitet sind und sich für viele grundlegende Gleichrichtungsfunktionen eignen. Schottky-Dioden werden meist gewählt, wenn ein niedrigerer Spannungsabfall und eine schnellere Reaktion den Einsatz rechtfertigen.

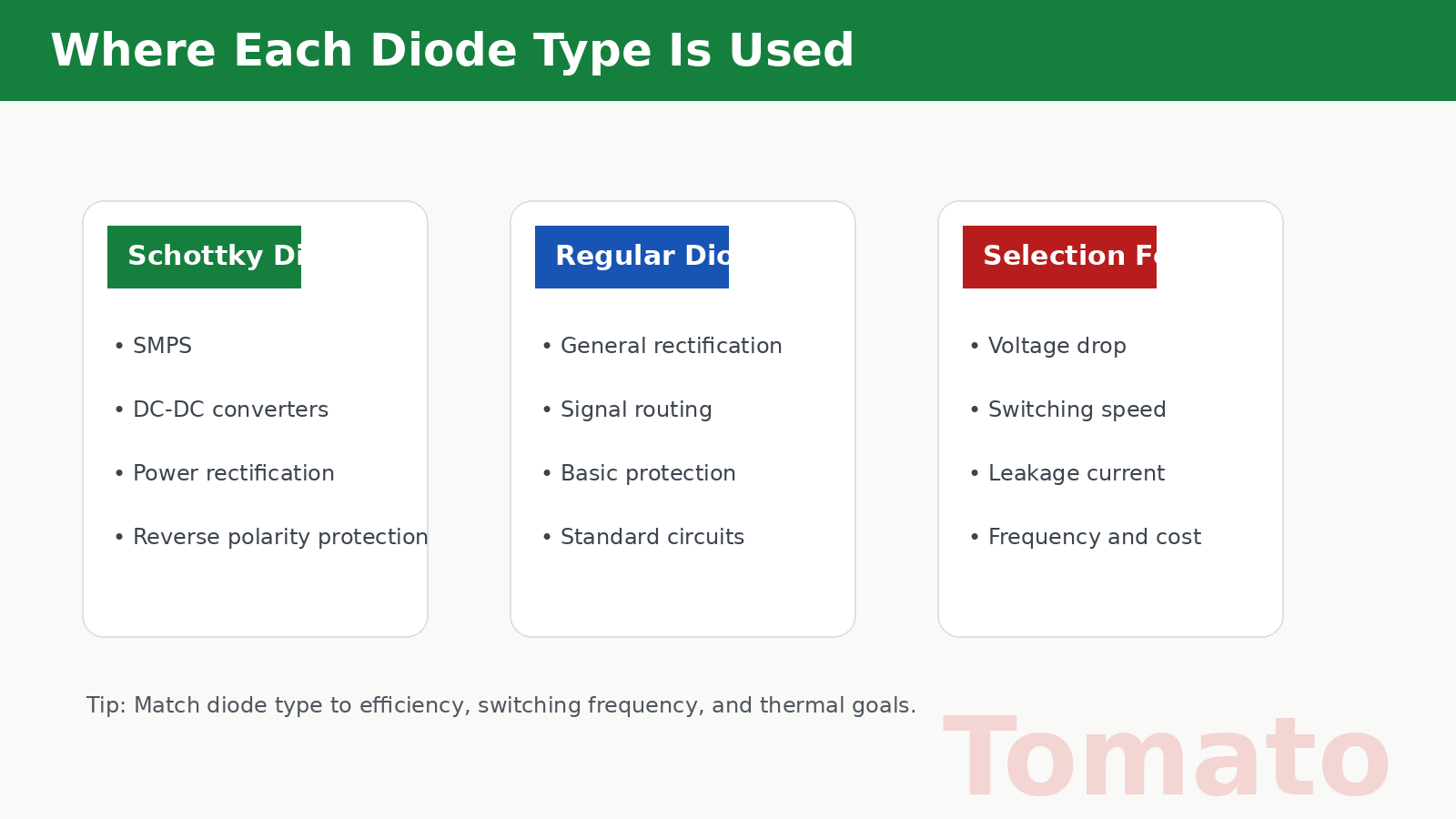

Typische Anwendungen

Schottky-Dioden

Schottky-Dioden werden häufig verwendet in:

• Schaltnetzteilen
• DC-DC-Wandlern
• Ausgangsgleichrichterschaltungen
• Verpolungsschutz
• Niederspannungs-Designs mit hoher Effizienz

Gewöhnliche Dioden

Gewöhnliche Dioden werden oft verwendet in:

• Allgemeinen Gleichrichterschaltungen
• Einfacher Signalführung
• Standard-Eingangsschutzschaltungen
• Konventionellen elektronischen Steuerplatinen

Wie man die richtige Diode auswählt

Vorwärtsspannungsanforderungen prüfen

Wenn geringe Leitungsverluste wichtig sind, kann eine Schottky-Diode die bessere Wahl sein.

Schaltfrequenz prüfen

Für Hochfrequenzschaltungen werden Schottky-Dioden aufgrund ihrer schnelleren Schalteigenschaften oft bevorzugt.

Sperrstrom bewerten

Wenn Sperrstrom ein kritischer Punkt ist, können gewöhnliche Dioden in manchen Designs besser geeignet sein.

Thermische Bedingungen berücksichtigen

Das Temperaturverhalten ist wichtig, besonders in kompakten Leistungsschaltungen oder Hochstromanwendungen.

Die Diode an die reale Anwendung anpassen

Die beste Wahl hängt von Schaltungsspannung, Strom, Frequenz, thermischem Design und Effizienzziel ab. Entwickler sollten den gesamten Betriebszustand bewerten, anstatt nur nach Diodenkategorie auszuwählen.

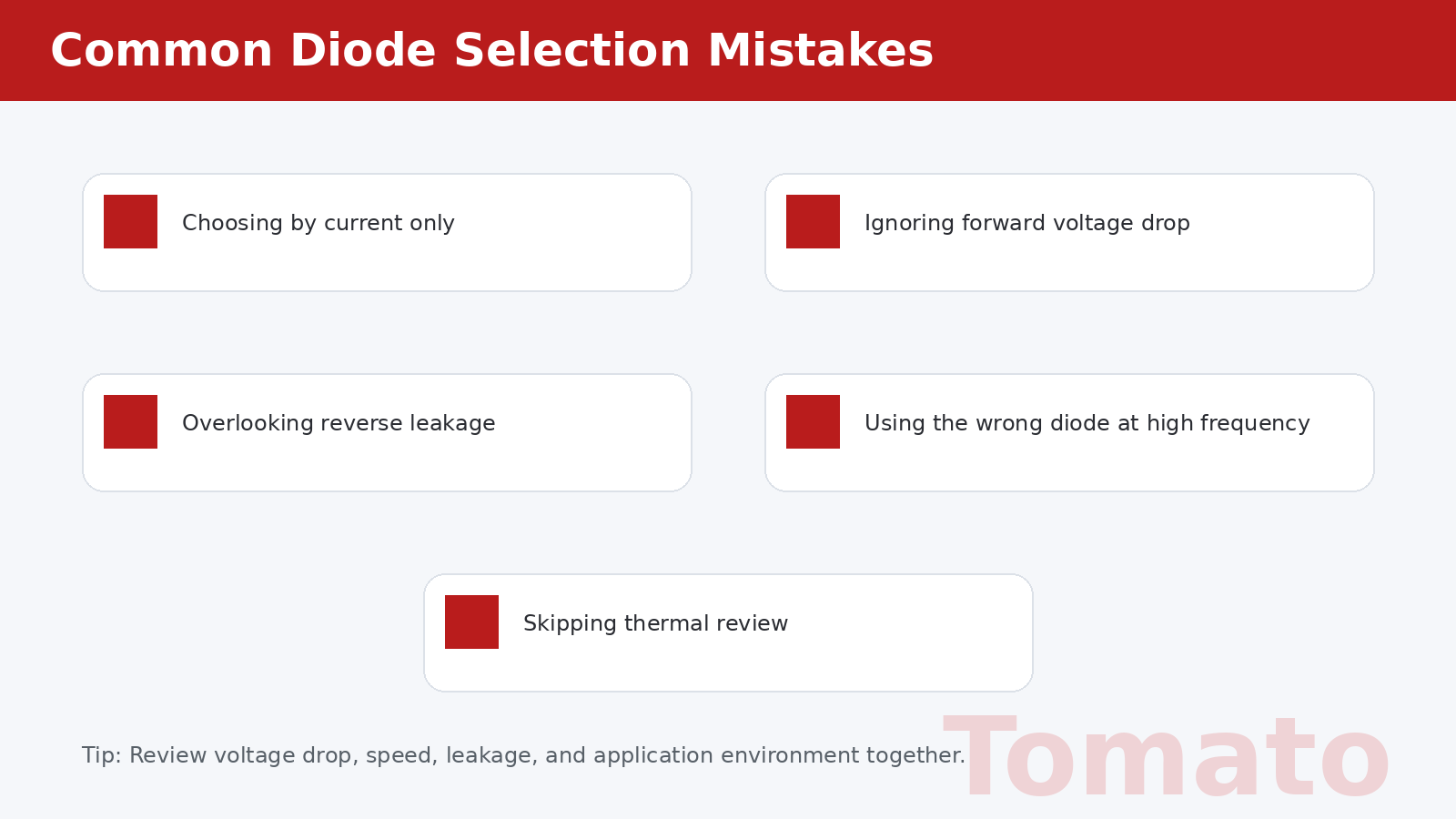

Häufige Auswahlfehler

Nur nach Strom auswählen

Die Strombelastbarkeit allein reicht nicht aus. Spannungsabfall, Schaltgeschwindigkeit, Sperrstrom und Temperaturverhalten spielen ebenfalls eine Rolle.

Vorwärtsspannungsabfall ignorieren

In Leistungsanwendungen hat der Vorwärtsspannungsabfall direkten Einfluss auf Effizienz und Erwärmung.

Sperrstrom übersehen

Schottky-Dioden können bessere Geschwindigkeit und niedrigeren Spannungsabfall bieten, aber der Sperrstrom sollte nicht ignoriert werden.

Die falsche Diode in Hochfrequenzschaltungen verwenden

Eine Standarddiode arbeitet möglicherweise nicht gut in Schaltanwendungen, die eine schnellere Reaktion benötigen.

Thermische Prüfung überspringen

Das thermische Verhalten sollte immer überprüft werden, besonders wenn Strom- und Effizienzanforderungen hoch sind.

Fazit

Schottky-Dioden und gewöhnliche Dioden haben jeweils wichtige Rollen in elektronischen Schaltungen. Schottky-Dioden werden oft wegen ihres niedrigen Vorwärtsspannungsabfalls und schnellen Schaltverhaltens bevorzugt, während gewöhnliche Dioden in vielen Standard-Gleichrichtungs- und Schutzaufgaben weiterhin nützlich bleiben.

Durch das Verständnis der Unterschiede bei Spannungsabfall, Geschwindigkeit, Sperrstrom und Anwendungseignung können Ingenieure und Beschaffungsteams die richtige Diode effektiver auswählen. Wenn Sie Dioden und andere elektronische Komponenten für Ihr nächstes Projekt suchen, besuchen Sie TomatoElec, um weitere Diodenprodukte zu entdecken, oder nehmen Sie über die Kontaktseite Kontakt auf.
