TVS-Dioden, auch als Transient-Voltage-Suppressor-Dioden bekannt, werden in elektronischen Schaltungen häufig verwendet, um empfindliche Bauteile vor Spannungsspitzen, Surge-Ereignissen und elektrostatischer Entladung zu schützen. In modernen elektronischen Produkten ist Schutzdesign genauso wichtig wie Funktionsdesign, besonders in Industriesystemen, Automobilelektronik, Kommunikationsgeräten, Verbraucherprodukten und Leistungsschnittstellen.

Ohne geeigneten Transientenschutz können plötzliche Spannungsspitzen ICs beschädigen, die Produktlebensdauer verkürzen oder zu instabilem Systemverhalten führen. Eine korrekt ausgewählte TVS-Diode hilft, überschüssige Spannung schnell zu begrenzen und verbessert die Gesamtzuverlässigkeit der Schaltung.

In diesem Leitfaden erklären wir, wie man die richtige TVS-Diode für den Schaltungsschutz auswählt, welche Parameter am wichtigsten sind und wie man das richtige Schutzbauteil auf die tatsächliche Anwendung abstimmt. Wenn Sie weitere elektronische Komponenten und Beschaffungslösungen entdecken möchten, besuchen Sie TomatoElec.

Was ist eine TVS-Diode?

Eine TVS-Diode ist ein Schutzbauteil, das für eine schnelle Reaktion auf transiente Überspannungsereignisse ausgelegt ist. Wenn eine Spannungsspitze ihre Schutzschwelle überschreitet, begrenzt die TVS-Diode die Spannung und leitet überschüssigen Strom von empfindlichen Schaltungskomponenten weg.

TVS-Dioden werden häufig verwendet für:

• ESD-Schutz
• Surge-Unterdrückung
• Schutz von Stromleitungen
• Schutz von Signalleitungen
• Transientenschutz in der Automobilelektronik

Da TVS-Dioden sehr schnell reagieren, werden sie oft als vorderstes Schutzbauteil in Schaltungen eingesetzt, die elektrische Belastungen überstehen müssen.

Warum TVS-Dioden für den Schaltungsschutz wichtig sind

Elektronische Systeme sind oft unerwünschten transienten Ereignissen ausgesetzt, die durch Schaltvorgänge, induktive Lasten, Hot-Plugging, automotive Load-Dump-Ereignisse, Kabelentladung oder externe Surge-Quellen verursacht werden. Selbst ein kurzes Überspannungsereignis kann Prozessoren, Kommunikationsschnittstellen, Sensoren, Stromeingänge oder Speicherbausteine beschädigen.

Eine richtig ausgewählte TVS-Diode kann helfen, die Spannung auf ein sichereres Niveau zu begrenzen und das Risiko eines dauerhaften Bauteilausfalls zu verringern. Das ist besonders wichtig in Produkten mit offenen Schnittstellen, externen Kabeln, industriellen Umgebungen oder Automotive-Anwendungen.

Wichtige zu prüfende Parameter

1. Sperrspannung (VRWM)

Die Sperrspannung ist die maximale kontinuierliche Betriebsspannung, die die TVS-Diode ohne Durchbruch aushalten kann. Dieser Wert sollte über der normalen Betriebsspannung der geschützten Schaltung liegen.

2. Durchbruchspannung

Die Durchbruchspannung ist der Punkt, an dem die TVS-Diode als Reaktion auf ein Überspannungsereignis deutlich zu leiten beginnt. Sie sollte zum Schutzziel der Schaltung passen.

3. Klemmspannung

Die Klemmspannung ist einer der wichtigsten Parameter. Sie zeigt die maximale Spannung an, die die TVS-Diode während eines transienten Ereignisses zulässt. Dieser Wert muss unter der maximal sicheren Grenze der geschützten Komponenten bleiben.

4. Spitzenimpulsleistung

Die Spitzenimpulsleistung zeigt, wie viel transiente Energie die TVS-Diode unter einer bestimmten Wellenformbedingung aufnehmen kann. Wenn die Surge-Energie in der realen Anwendung hoch ist, wird dieser Parameter besonders wichtig.

5. Reaktionsgeschwindigkeit

TVS-Dioden sind für eine schnelle Reaktion ausgelegt, aber bei der Auswahl sollten dennoch Geschwindigkeit und Art des transienten Ereignisses berücksichtigt werden, besonders bei ESD- und Datenleitungsschutz.

6. Unidirektional vs. bidirektional

Unidirektionale TVS-Dioden werden oft für DC-Leitungen verwendet, während bidirektionale Typen bei AC-Leitungen oder Signalleitungen üblich sind, die in beide Richtungen schwingen. Die Wahl des falschen Typs kann die Schutzwirkung verringern.

7. Gehäuse- und Layout-Aspekte

Gehäuseform, Platzierung auf der PCB und Leiterbahnführung beeinflussen ebenfalls die Schutzleistung. Eine gut ausgewählte TVS-Diode sollte auch zum Layout sowie zu den erwarteten thermischen und mechanischen Bedingungen passen.

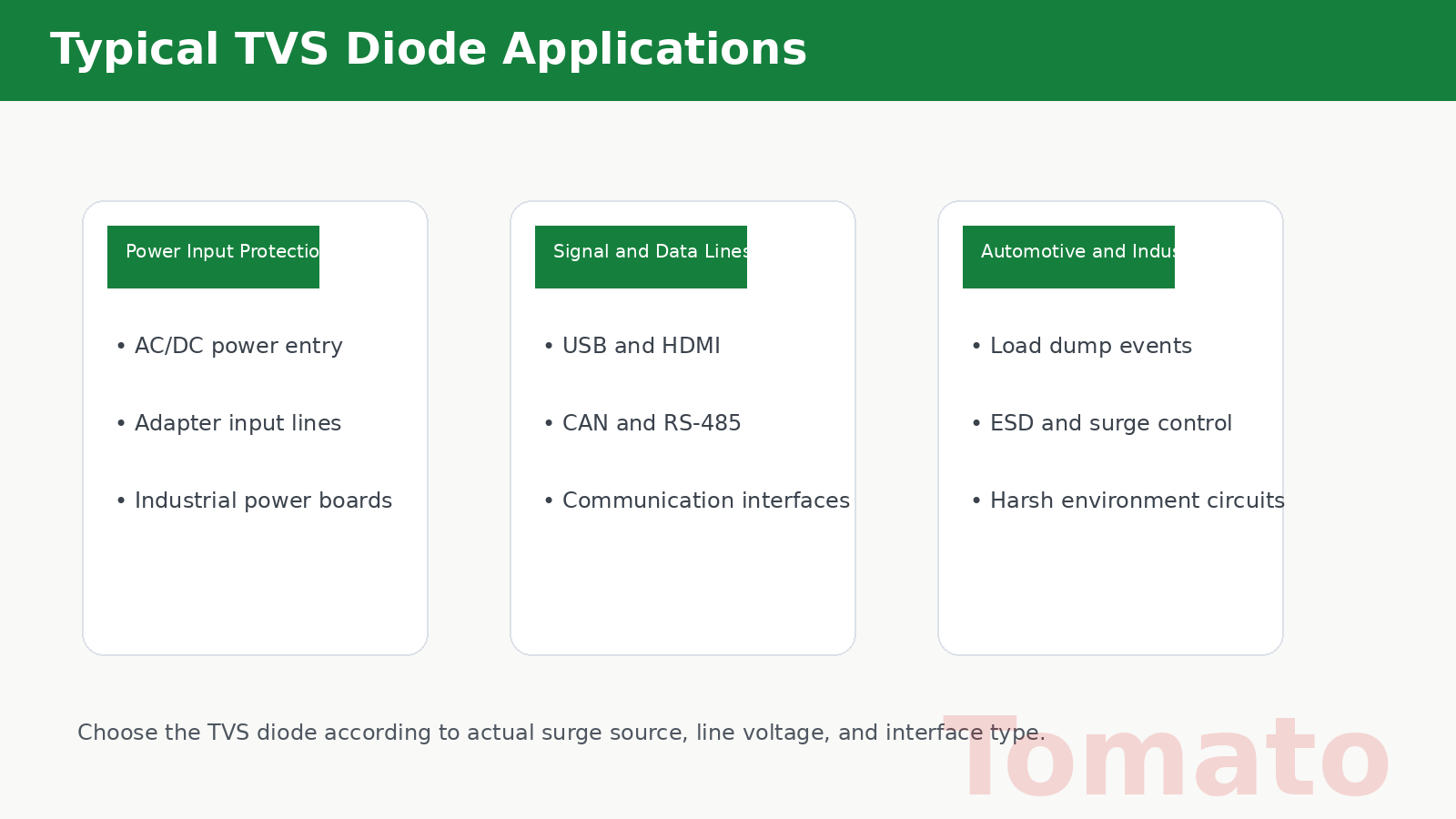

Typische Anwendungen von TVS-Dioden

Schutz des Stromeingangs

TVS-Dioden werden oft an Stromeingangspunkten eingesetzt, um Schaltungen vor Surge-Ereignissen, Adaptereinsteckvorgängen und externen Stromstörungen zu schützen.

Schutz von Signal- und Datenleitungen

Schnittstellen wie USB, HDMI, RS-485, CAN und Kommunikationsports können TVS-Schutz gegen ESD und schnelle transiente Ereignisse benötigen.

Automobilelektronik

Automobilsysteme sind oft Load-Dump-Ereignissen, induktivem Schalten und rauen elektrischen Umgebungen ausgesetzt. TVS-Dioden werden häufig zum Schutz von Leistungs- und Signalleitungen eingesetzt.

Industrieanlagen

Industrieplatinen und Steuerungssysteme sind oft Surge-Quellen, Relais-Schaltvorgängen und externem Rauschen ausgesetzt, wodurch TVS-Schutz ein wichtiger Bestandteil robuster Designs ist.

Wie man die richtige TVS-Diode auswählt

Die Betriebsspannung abstimmen

Wählen Sie eine Sperrspannung, die sicher über der normalen Schaltungsspannung liegt, aber nicht unnötig hoch ist.

Die Grenzwerte des geschützten IC prüfen

Stellen Sie sicher, dass die Klemmspannung unter der maximalen Spannung bleibt, die das geschützte IC oder die Schnittstelle tolerieren kann.

Die Surge-Quelle verstehen

Verschiedene Anwendungen beinhalten unterschiedliche Surge-Bedingungen. ESD-Schutz für eine Signalleitung ist nicht dasselbe wie Load-Dump-Schutz am automotive Stromeingang.

Den richtigen Richtungstyp wählen

Verwenden Sie unidirektionale oder bidirektionale TVS-Dioden entsprechend der Leitungsart und dem Signalverhalten.

Leistungs- und Gehäuseanforderungen prüfen

Wenn das Surge-Niveau hoch ist, muss die Diode genügend Spitzenimpulsleistung bieten und ein Gehäuse verwenden, das für das erforderliche Schutzniveau geeignet ist.

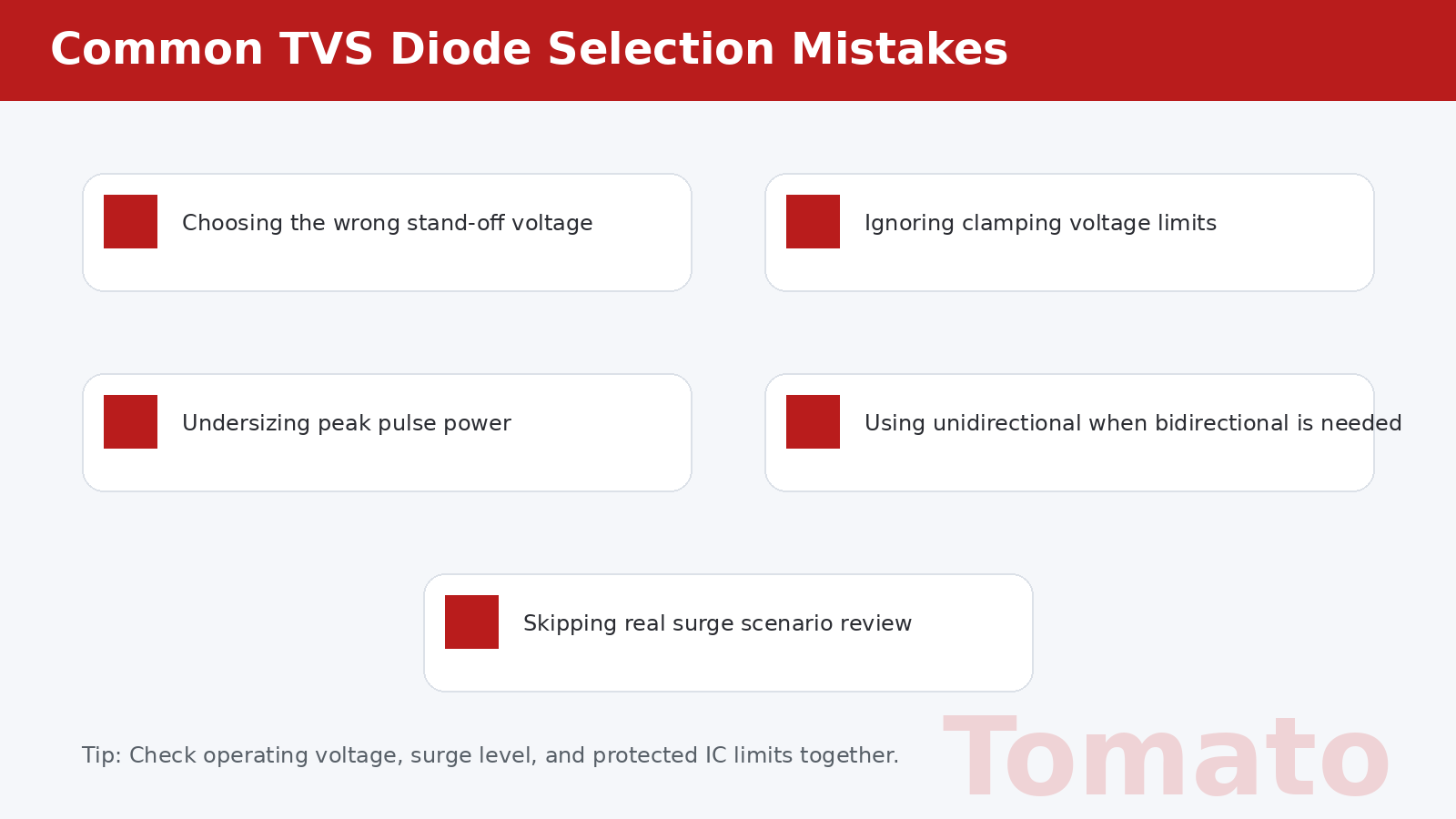

Häufige Auswahlfehler

Die falsche Sperrspannung wählen

Wenn die Sperrspannung zu niedrig ist, kann die TVS-Diode den normalen Betrieb stören. Ist sie zu hoch, kann der Schutz unwirksam sein.

Grenzen der Klemmspannung ignorieren

Eine TVS-Diode kann das Surge-Ereignis überstehen, aber wenn ihre Klemmspannung immer noch zu hoch für das geschützte IC ist, kann die Schaltung dennoch ausfallen.

Die Spitzenimpulsleistung zu klein wählen

Wenn die ausgewählte TVS-Diode die tatsächliche Surge-Energie nicht aufnehmen kann, kann sie unter realen Feldbedingungen ausfallen.

Den falschen Richtungstyp verwenden

Die Verwendung einer unidirektionalen TVS-Diode an Stellen, an denen ein bidirektionaler Typ benötigt wird, kann zu unvollständigem oder falschem Schutz führen.

Die reale Anwendungsprüfung überspringen

Die Auswahl sollte immer auf tatsächlichen Surge-Bedingungen, Leitungsspannung, Grenzwerten des geschützten ICs und dem Verhalten der Schnittstelle basieren.

Fazit

Die Wahl der richtigen TVS-Diode ist ein wichtiger Teil des Schaltungsschutzdesigns. Sperrspannung, Klemmspannung, Spitzenimpulsleistung, Richtungstyp und reale Surge-Bedingungen spielen alle eine Rolle. Eine geeignete TVS-Diode kann die Zuverlässigkeit verbessern, Feldausfälle verringern und wertvolle elektronische Systeme vor transienten Schäden schützen.

Durch das Verständnis der wichtigsten Auswahlfaktoren und die Abstimmung des Bauteils auf die tatsächliche Anwendung können Ingenieure und Einkäufer effektivere Schutzentscheidungen treffen. Wenn Sie TVS-Dioden und andere elektronische Komponenten für Ihr nächstes Projekt suchen, besuchen Sie TomatoElec, um weitere Diodenprodukte zu entdecken, oder nehmen Sie über die Kontaktseite Kontakt auf.
