Dioden sind wesentliche Halbleiterbauteile in elektronischen Schaltungen. Sie werden häufig für Gleichrichtung, Spannungsregelung, Signalführung, Schutz, Schalten und Lichterzeugung eingesetzt. Obwohl das Wort „Diode“ einfach klingt, gibt es viele verschiedene Diodentypen, die für sehr unterschiedliche elektrische Aufgaben entwickelt wurden.

Für Ingenieure, Einkaufsteams und Wartungsfachleute ist das Verständnis der wichtigsten Diodenkategorien wichtig, wenn Komponenten für Stromversorgungen, Schnittstellen, Industriesysteme, Automobilelektronik und Verbraucherprodukte ausgewählt werden. Die Wahl des falschen Diodentyps kann Effizienz, Reaktionsgeschwindigkeit, Schutzleistung oder Langzeitzuverlässigkeit beeinträchtigen.

In diesem Leitfaden erklären wir gängige Diodentypen und ihre Anwendungen in elektronischen Schaltungen, damit Sie verstehen, wo jeder Typ am besten geeignet ist. Wenn Sie weitere elektronische Komponenten und Beschaffungslösungen entdecken möchten, besuchen Sie TomatoElec.

Was ist eine Diode?

Eine Diode ist ein Halbleiterbauteil mit zwei Anschlüssen, das den Strom hauptsächlich in eine Richtung fließen lässt. Dieses grundlegende Einwegverhalten macht Dioden in einer Vielzahl von Schaltungsfunktionen nützlich. Unterschiedliche Diodenstrukturen und Materialien erzeugen jedoch unterschiedliche elektrische Eigenschaften, sodass nicht alle Dioden für denselben Zweck bestimmt sind.

Einige Dioden sind für Leistungs-Gleichrichtung optimiert, andere für schnelles Schalten, wieder andere für Spannungsregelung oder Surge- und ESD-Schutz. LEDs sind ebenfalls ein Diodentyp, wandeln elektrische Energie jedoch in Licht um.

Gängige Diodentypen

1. Gleichrichterdioden

Gleichrichterdioden werden häufig verwendet, um AC in DC in Stromversorgungsschaltungen umzuwandeln. Sie werden oft nach Strombelastbarkeit und Sperrspannung ausgewählt. Diese Dioden werden breit in Adaptern, Ladegeräten, Stromeingangsstufen und vielen konventionellen Gleichrichterdesigns eingesetzt.

2. Schottky-Dioden

Schottky-Dioden sind für ihren niedrigen Vorwärtsspannungsabfall und ihre schnelle Schaltgeschwindigkeit bekannt. Sie werden häufig in Schaltnetzteilen, DC-DC-Wandlern, Ausgangsgleichrichtung und Verpolungsschutz eingesetzt. Ihre Effizienzvorteile machen sie in Niederspannungs-Leistungsdesigns nützlich.

3. Zener-Dioden

Zener-Dioden werden für Spannungsregelung und Referenzfunktionen verwendet. Im Rückwärts-Durchbruchbetrieb helfen sie, ein stabileres Spannungsniveau aufrechtzuerhalten. Sie werden häufig in einfachen Spannungsregelungsschaltungen, Referenzschaltungen und grundlegenden Überspannungsschutzdesigns eingesetzt.

4. TVS-Dioden

TVS-Dioden, also Transient-Voltage-Suppressor-Dioden, sind für Surge- und ESD-Schutz ausgelegt. Sie reagieren schnell auf transiente Überspannungsereignisse und helfen, empfindliche ICs, Kommunikationsports und Stromschnittstellen zu schützen.

5. LEDs

Leuchtdioden wandeln elektrische Energie in sichtbares oder infrarotes Licht um. Sie werden häufig in Anzeigen, Displays, Hintergrundbeleuchtungen, Signalisierung und Beleuchtungsprodukten eingesetzt.

6. Signal- und Schaltdioden

Kleine Signaldioden und Schaltdioden werden häufig in Hochgeschwindigkeits-Signalführung, Logikschaltungen, Detektorschaltungen und Kleinsignalanwendungen eingesetzt. Diese Dioden werden aufgrund ihrer schnellen Reaktion und geringeren Stromanforderungen ausgewählt.

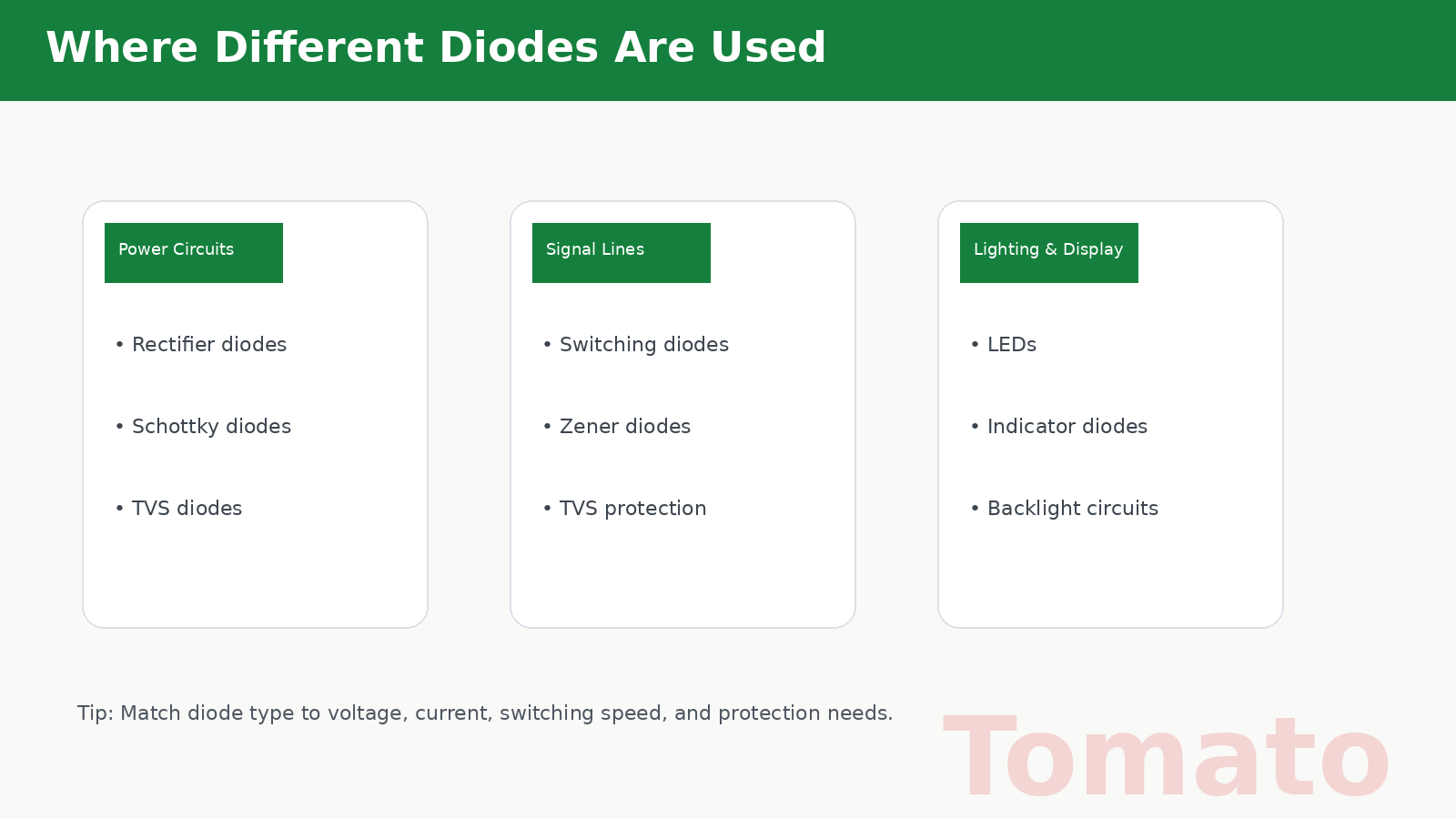

Typische Anwendungen verschiedener Dioden

Leistungsschaltungen

Gleichrichterdioden, Schottky-Dioden und TVS-Dioden sind in Leistungsschaltungen weit verbreitet. Gleichrichterdioden übernehmen die AC-DC-Umwandlung, Schottky-Dioden verbessern die Effizienz in Schaltkreisen, und TVS-Dioden schützen Stromeingänge vor Surge-Schäden.

Signal- und Kommunikationsleitungen

Schaltdioden, Zener-Dioden und TVS-Dioden werden oft in Signalpfaden und Kommunikationsschnittstellen verwendet. Sie unterstützen Signalführung, Spannungsbegrenzung und transienten Schutz in Schnittstellen wie USB, CAN, RS-485 und anderen Datenleitungen.

Automobil- und Industrieelektronik

Automobil- und Industriesysteme verwenden oft mehrere Diodentypen gemeinsam. Zum Beispiel schützen TVS-Dioden vor Surge-Ereignissen, Gleichrichterdioden unterstützen Leistungssektionen, und Zener-Dioden können in Referenz- oder Regelungsschaltungen erscheinen.

Beleuchtungs- und Displayschaltungen

LEDs sind die sichtbarste Diodenkategorie in Beleuchtungs- und Displayprodukten. Sie werden in Statusanzeigen, Displaymodulen, Hintergrundbeleuchtungssystemen und Beleuchtungsdesigns eingesetzt.

Wie man den richtigen Diodentyp auswählt

Die Hauptfunktion der Schaltung verstehen

Der erste Schritt besteht darin zu verstehen, was die Diode leisten muss. Gleichrichtung, Schalten, Schutz, Spannungsregelung und Lichterzeugung erfordern jeweils unterschiedliche Diodentypen.

Spannungs- und Stromanforderungen prüfen

Vorwärtsstrom, Sperrspannung, Klemmspannung, Durchbruchspannung oder Vorwärtsspannungsabfall können je nach Anwendung wichtig sein.

Geschwindigkeits- und Frequenzanforderungen bewerten

Für Schalt- und Kommunikationsschaltungen kann die Reaktionsgeschwindigkeit kritisch sein. In solchen Fällen sind Standard-Gleichrichterdioden möglicherweise nicht die richtige Wahl.

Thermische und Zuverlässigkeitsbedingungen berücksichtigen

Leistungsschaltungen, Automobilelektronik und Industriesysteme können Dioden höheren Temperaturen, elektrischer Belastung und längeren Lebensdaueranforderungen aussetzen.

Den Diodentyp an den realen Anwendungsfall anpassen

Die richtige Wahl hängt von den tatsächlichen Betriebsbedingungen ab, nicht nur von allgemeinen Bauteilbezeichnungen. Ingenieure und Einkäufer sollten die vollständige Anwendungsumgebung berücksichtigen, bevor sie eine Diode auswählen.

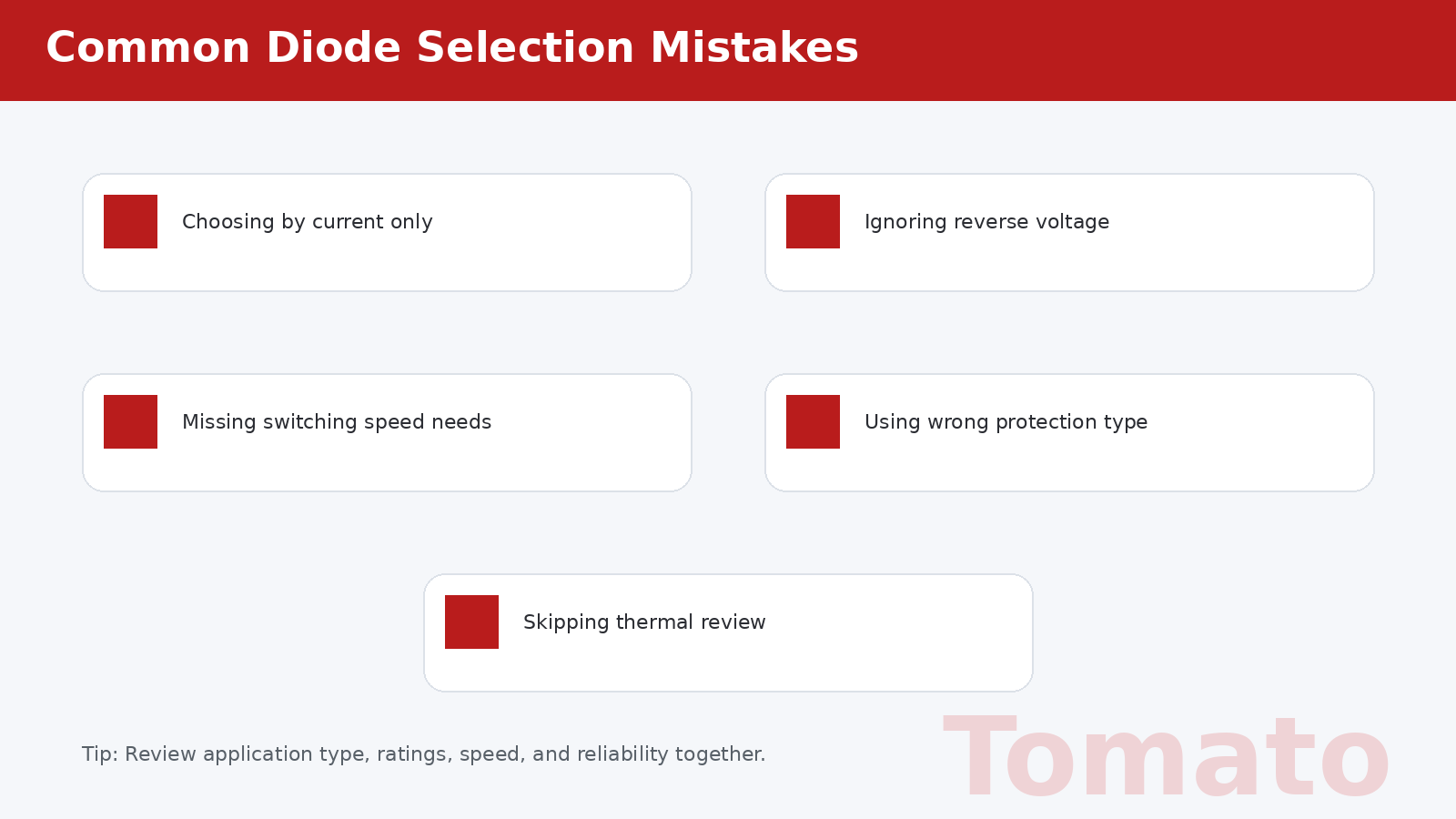

Häufige Auswahlfehler

Nur nach Strom auswählen

Die Strombelastbarkeit ist wichtig, aber nicht ausreichend. Sperrspannung, Geschwindigkeit, Leckstrom, Schutzfunktion und thermisches Verhalten spielen ebenfalls eine Rolle.

Sperrspannungsanforderungen ignorieren

Wenn die Sperrspannung zu niedrig ist, kann die Diode unter normalen Betriebsbedingungen oder bei Surge-Ereignissen ausfallen.

Schaltgeschwindigkeitsbedarf übersehen

Die Verwendung einer langsamen Gleichrichterdiode in einer Hochfrequenz- oder schnell schaltenden Schaltung kann Leistungsprobleme verursachen.

Den falschen Schutztyp verwenden

Für Surge- und ESD-Schutz sind Standarddioden nicht immer ein geeigneter Ersatz für TVS oder andere speziell dafür ausgelegte Schutzbauteile.

Thermische Prüfung überspringen

Das thermische Verhalten sollte in Leistungs- und hochzuverlässigen Anwendungen immer überprüft werden.

Fazit

Unterschiedliche Diodentypen sind für unterschiedliche Schaltungsfunktionen ausgelegt. Gleichrichterdioden, Schottky-Dioden, Zener-Dioden, TVS-Dioden, LEDs und Schaltdioden haben jeweils ihre eigenen Stärken im elektronischen Design. Das Verständnis dieser Unterschiede hilft Ingenieuren, Einkäufern und Technikern, bessere Bauteilentscheidungen zu treffen.
