Widerstände gehören zu den am häufigsten verwendeten Bauteilen in elektronischen Schaltungen. Ganz gleich, ob Sie ein einfaches Hobbyprojekt, ein Konsumgerät, eine industrielle Steuerung oder ein komplexes Embedded-System entwickeln – die richtige Auswahl des Widerstands ist entscheidend für Leistung, Sicherheit und langfristige Zuverlässigkeit.

Auf den ersten Blick wirkt ein Widerstand wie ein sehr einfaches Bauteil. In der Praxis geht die Auswahl jedoch weit über den reinen Widerstandswert hinaus. Ingenieure und Einkäufer müssen auch Toleranz, Belastbarkeit, Temperaturstabilität, Gehäusegröße, Montageart und die Anforderungen der jeweiligen Anwendung berücksichtigen.

In diesem Leitfaden erklären wir, wie Sie den richtigen Widerstand für Ihr Elektronikprojekt auswählen, welche Spezifikationen besonders wichtig sind und wie sich typische Fehler bei der Bauteilauswahl vermeiden lassen. Weitere Informationen finden Sie auf TomatoElec.

Welche Aufgabe hat ein Widerstand?

Ein Widerstand ist ein passives elektronisches Bauteil, das den Stromfluss begrenzt, Spannungen teilt, Bias-Bedingungen festlegt und empfindliche Schaltungsteile schützt. In der Praxis werden Widerstände in nahezu jedem elektronischen Gerät eingesetzt.

• Strombegrenzung für LEDs und ICs
• Spannungsteilung in analogen und digitalen Schaltungen
• Pull-up- und Pull-down-Funktionen in Logiksystemen
• Feedback- und Verstärkungsregelung in Verstärkern
• Signalaufbereitung und Filterung
• Strommess- und Schutzschaltungen

Da Widerstände diese wichtigen Funktionen erfüllen, kann die Wahl des falschen Typs zu Überhitzung, ungenauem Schaltungsverhalten, verkürzter Lebensdauer oder sogar zu Systemausfällen führen.

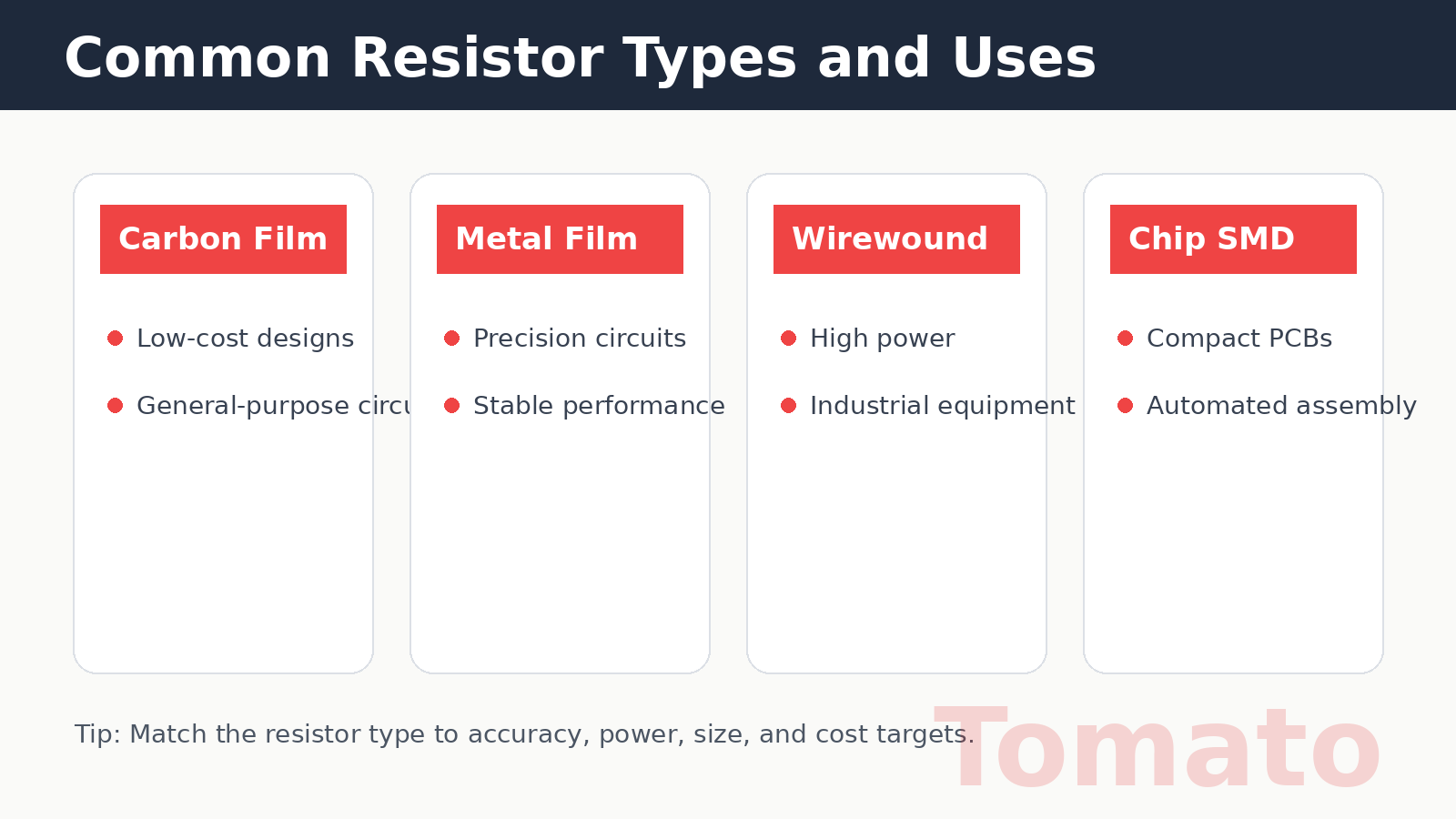

Haupttypen von Widerständen

Auf dem Markt sind verschiedene Widerstandstypen erhältlich, und jeder eignet sich für unterschiedliche Anwendungen.

1. Kohleschichtwiderstände

Diese sind kostengünstig und werden häufig in allgemeinen Anwendungen eingesetzt, bei denen keine hohe Präzision erforderlich ist.

2. Metallschichtwiderstände

Sie bieten eine höhere Genauigkeit, geringeres Rauschen und bessere Temperaturstabilität als Kohleschichtwiderstände und werden oft in präzisen Analogschaltungen, Messsystemen und Steuerungen verwendet.

3. Drahtwiderstände

Drahtwiderstände sind für Hochleistungsanwendungen ausgelegt und eignen sich für Netzteile, Motorantriebe und industrielle Systeme.

4. Dickschicht- und Dünnschicht-SMD-Widerstände

Diese werden häufig in der Oberflächenmontage eingesetzt und sind weit verbreitet in der PCB-Bestückung. Dünnschichtwiderstände sind für hochpräzise Anwendungen geeignet, Dickschichtwiderstände oft für kosteneffiziente Standardlösungen.

5. Variable Widerstände

Potentiometer und Trimmer ermöglichen eine einstellbare Widerstandsänderung und werden für Kalibrierung, Abstimmung und Bedienfunktionen verwendet.

Wichtige Auswahlfaktoren

1. Widerstandswert

Der erste Schritt besteht darin, den richtigen Widerstandswert in Ohm, Kiloohm oder Megaohm entsprechend Ihrer Schaltungsberechnung auszuwählen.

Ist der Widerstandswert zu niedrig, kann die Schaltung zu viel Strom ziehen. Ist er zu hoch, funktioniert die Schaltung möglicherweise nicht wie vorgesehen.

2. Toleranz

Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert vom Nennwert abweichen darf. Häufige Werte sind ±1 %, ±2 %, ±5 % und ±10 %.

Für allgemeine Anwendungen kann ±5 % ausreichend sein. Für präzise Analog-, Sensor-, Medizin- oder Messanwendungen wird jedoch oft ±1 % oder besser bevorzugt.

3. Belastbarkeit

Die Belastbarkeit definiert, wie viel Leistung der Widerstand sicher aufnehmen kann, ohne beschädigt zu werden. Häufige Werte sind 1/16W, 1/10W, 1/8W, 1/4W, 1/2W, 1W und mehr.

Es sollte immer eine ausreichende Leistungsreserve eingeplant werden. Wenn ein Widerstand dauerhaft nahe an seiner Maximalbelastung betrieben wird, kann dies die Lebensdauer verkürzen und thermische Probleme verursachen.

4. Temperaturkoeffizient

Dieser Wert zeigt, wie stark sich der Widerstand mit der Temperatur verändert. Für hochstabile Schaltungen sind niedrige ppm/°C-Werte wichtig.

5. Gehäusegröße und Montageart

In modernen kompakten Elektronikdesigns spielt die physische Größe eine wichtige Rolle. Die Wahl zwischen SMD und bedrahtet hängt vom Platz auf der Leiterplatte, vom Fertigungsprozess und von mechanischen Anforderungen ab. Passende Produkte finden Sie in der Widerstands-Kategorie.

6. Betriebsumgebung

Wenn die Schaltung Hitze, Vibration, Feuchtigkeit oder rauen Industriebedingungen ausgesetzt ist, wird die Stabilität und Zuverlässigkeit des Widerstands noch wichtiger. In Automobil-, Medizin- und Industrieanwendungen werden oft Bauteile mit besserer Umweltbeständigkeit benötigt.

So liest man Widerstandsspezifikationen

Beim Beschaffen von Widerständen sollten Ingenieure und Einkäufer das Datenblatt sorgfältig prüfen. Wichtige Parameter sind in der Regel:

• Widerstandswert
• Toleranz
• Nennleistung
• Maximale Betriebsspannung
• Temperaturkoeffizient
• Gehäuseabmessungen
• Montageart
• Material oder Filmtechnologie
• Betriebstemperaturbereich

Eine sorgfältige Prüfung des Datenblatts hilft, Beschaffungsfehler zu vermeiden und die Kompatibilität mit der Zielanwendung sicherzustellen.

SMD- vs. bedrahtete Widerstände

SMD-Widerstände

SMD-Widerstände sind kompakt, leicht und ideal für automatisierte Großserienfertigung von PCBs. Sie eignen sich besonders für moderne Unterhaltungselektronik, Kommunikationsgeräte, IoT-Produkte und kompakte Steuerplatinen.

• Kleine Baugröße
• Hohe Bestückungseffizienz
• Gut für dichte PCB-Layouts
• Niedrigere Kosten in der Massenproduktion

Bedrahtete Widerstände

Sie lassen sich leichter manuell löten und werden häufig beim Prototyping, in Ausbildungsprojekten, bei Reparaturen und in Anwendungen mit höheren mechanischen Anforderungen eingesetzt.

• Einfache manuelle Lötung
• Besser für Prototyping und Tests
• Teilweise robustere mechanische Befestigung

Die richtige Wahl hängt von Ihrer Fertigungsmethode, dem verfügbaren Platz auf der Leiterplatte, den mechanischen Anforderungen und den Serviceanforderungen ab.

Typische Anwendungsbereiche

Unterhaltungselektronik

Für kompakte Konsumgeräte sind SMD-Dickschichtwiderstände oft die Standardwahl, da sie automatisierte Produktion unterstützen und Platz auf der Leiterplatte sparen.

Präzisionsmessschaltungen

Metallschicht- oder Dünnschichtwiderstände mit enger Toleranz und niedrigem Temperaturkoeffizienten eignen sich besser für Signalaufbereitung, Referenzschaltungen und Messtechnik.

Leistungselektronik

Drahtwiderstände oder Hochleistungswiderstände werden häufig in Netzteilen, Einschaltstrombegrenzern, Laststeuerungen und Bremskreisen eingesetzt.

LED-Schaltungen

Strombegrenzungswiderstände sind für den Schutz von LEDs unverzichtbar. Hier sind der richtige Widerstandswert und die passende Belastbarkeit besonders wichtig.

Industrie- und Fahrzeugsysteme

Anwendungen in raueren Umgebungen erfordern oft robustere Widerstandstechnologien mit besserer thermischer und umweltbezogener Stabilität.

Häufige Fehler bei der Auswahl

Leistungsreserve ignorieren

Ein Widerstand kann theoretisch funktionieren, aber wenn er in der Praxis zu heiß wird, leidet die Zuverlässigkeit. Eine ausreichende Reserve sollte immer eingeplant werden.

Falsche Toleranz wählen

In Präzisionsschaltungen kann ein Widerstand mit zu großer Toleranz Messfehler oder instabiles Verhalten verursachen.

Gehäuseanforderungen übersehen

Ein Widerstand mit korrekt gewähltem elektrischen Wert kann dennoch ungeeignet sein, wenn das Gehäuse nicht zum PCB-Layout oder Fertigungsprozess passt.

Nur auf den Preis achten

Niedrige Kosten sind attraktiv, aber bei Industrie-, Automobil- oder Präzisionsanwendungen sind Qualität und Konsistenz oft wichtiger als minimale Einsparungen.

Datenblatt nicht prüfen

Wer sich nur auf eine Kurzbeschreibung verlässt und das vollständige Datenblatt nicht überprüft, riskiert Beschaffungsfehler – insbesondere bei mehreren Gehäuse- und Toleranzvarianten.

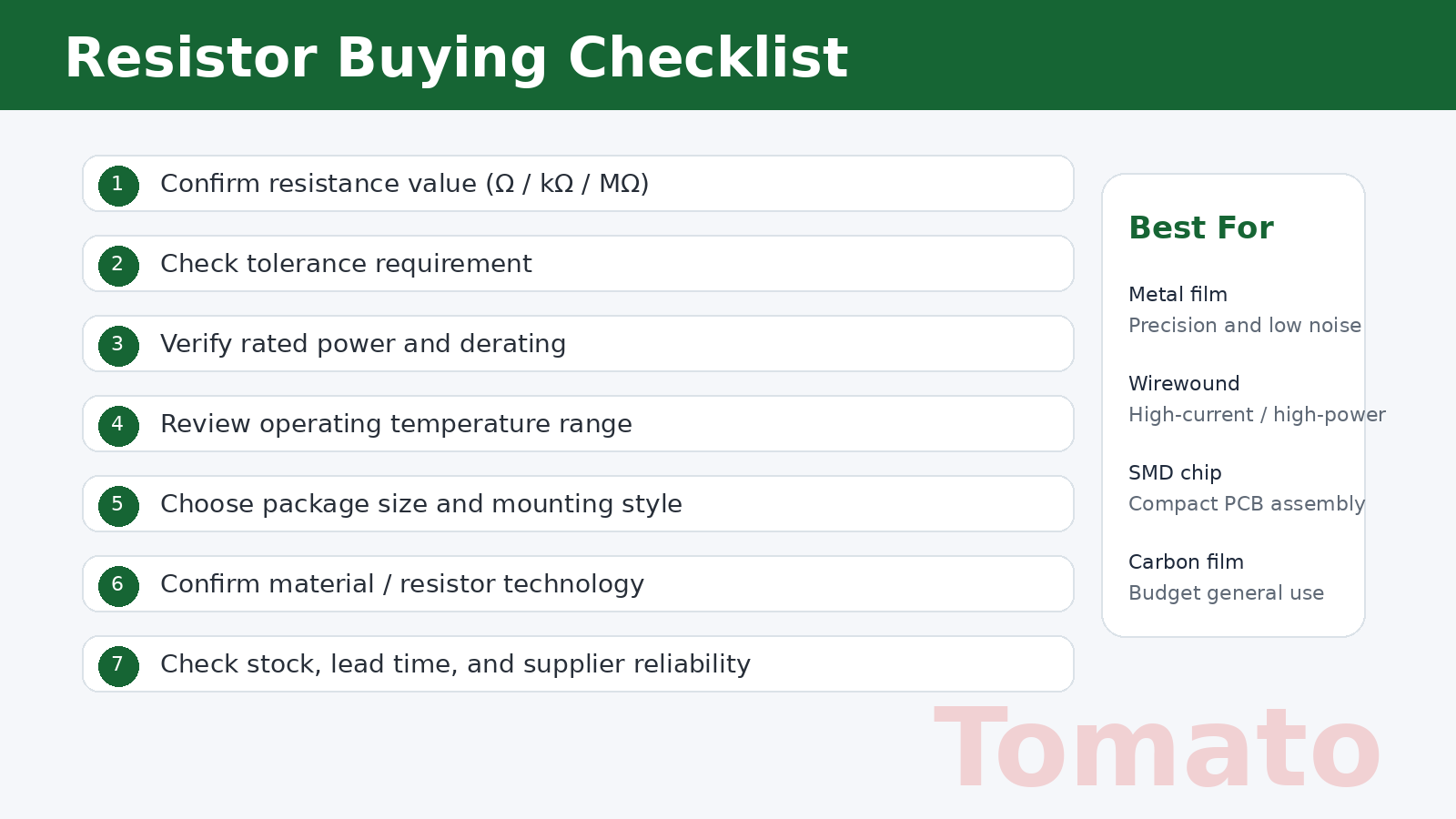

Letzte Prüfpunkte vor dem Kauf

Vor dem Kauf von Widerständen für Ihr Projekt sollten Sie Folgendes prüfen:

• Passt der Widerstandswert zur Schaltung?
• Erfüllt die Toleranz die Genauigkeitsanforderungen?
• Ist genügend Leistungsreserve vorhanden?
• Ist das Gehäuse mit dem PCB-Layout kompatibel?
• Passt die Montageart zum Fertigungsprozess?
• Sind die Temperatureigenschaften für die Einsatzumgebung geeignet?
• Stimmen Lagerbestand und Lieferzeit mit dem Projektplan überein?

Für OEM, Reparatur, Prototyping und Serienfertigung kann die Zusammenarbeit mit einem zuverlässigen Lieferanten für elektronische Bauteile helfen, Risiken zu reduzieren und die Beschaffung effizienter zu gestalten.

Fazit

Die Auswahl des richtigen Widerstands ist ein wichtiger Teil eines erfolgreichen Elektronikdesigns. Nicht nur der Ohm-Wert zählt, sondern auch Toleranz, Belastbarkeit, Temperaturstabilität, Gehäusegröße und Einsatzumgebung.
