Keramikkondensator vs. Tantalkondensator: wichtigste Unterschiede, Anwendungen und Auswahlhilfe
Kondensatoren sind wesentliche Bauteile in modernen elektronischen Schaltungen, aber unterschiedliche Kondensatortechnologien werden für unterschiedliche Prioritäten entwickelt. Zwei der am häufigsten verglichenen Optionen sind ceramic capacitors und tantalum capacitors. Obwohl beide für Energiespeicherung, Filterung, Entkopplung und Timing verwendet werden, unterscheiden sie sich in Struktur, elektrischem Verhalten, Einsatzbereich und Auswahlkriterien.
Dieser Artikel vergleicht Keramik- und Tantalkondensatoren auf praktische Weise. Er erläutert ihre wichtigsten Unterschiede, typischen Stärken, häufigen Anwendungen und wie Ingenieure und Einkäufer den richtigen Typ für ein bestimmtes Design auswählen können.
What Is a Ceramic Capacitor?
Ein Keramikkondensator verwendet Keramik als Dielektrikum. Er gehört zu den häufigsten Kondensatortypen in der Elektronik und wird häufig in Form von multilayer ceramic capacitor (MLCC) eingesetzt. Keramikkondensatoren sind in vielen Größen und Kapazitätsbereichen verfügbar und besonders in kompakten PCB-Designs weit verbreitet.
Da Keramikkondensatoren unpolarisiert sind, lassen sie sich in vielen Schaltungspositionen einfach einsetzen. Sie werden häufig für Entkopplung, Bypass, Filterung und Hochfrequenzanwendungen verwendet.
What Is a Tantalum Capacitor?
Ein Tantalkondensator verwendet Tantalmetall als Anode und bietet in einem kompakten Gehäuse oft eine stabile Kapazitätscharakteristik. Tantalkondensatoren sind polarisiert, daher ist die korrekte Einbaurichtung wichtig.
Sie werden häufig in Stromversorgungsmanagement, rauscharmer Filterung und in Schaltungen eingesetzt, bei denen stabile Kapazität und kompakte Baugröße wichtig sind. In vielen Designs wählen Ingenieure Tantalkondensatoren, wenn sie eine gut vorhersagbare Kondensatorlösung für Stromschienen oder Bulk-Kapazität auf begrenztem Leiterplattenraum benötigen.
Key Differences Between Ceramic and Tantalum Capacitors
Die wichtigsten Unterschiede zwischen Keramik- und Tantalkondensatoren betreffen in der Regel Polarität, Kapazitätsverhalten, ESR-Eigenschaften, Größeneffizienz und Anwendungseignung.
- Polarity: Keramikkondensatoren sind unpolarisiert, während Tantalkondensatoren polarisiert sind.
- Capacitance behavior: Keramikkondensatoren, insbesondere einige MLCC-Typen, können unter DC-Bias eine Kapazitätsänderung zeigen. Tantalkondensatoren werden in bestimmten Designs oft wegen ihrer stabileren Kapazitätscharakteristik gewählt.
- Frequency performance: Keramikkondensatoren werden häufig für Entkopplung und Hochfrequenz-Rauschunterdrückung bevorzugt.
- Compact higher-capacitance use: Tantalkondensatoren werden oft verwendet, wenn Entwickler kompakte Kapazität für Stromversorgungsschaltungen benötigen.
- Risk factors: Keramikkondensatoren können unter mechanischer Belastung reißen, während Tantalkondensatoren besondere Beachtung hinsichtlich Polarität und Einschaltstrom/Surge-Bedingungen erfordern.
Advantages of Ceramic Capacitors
- Unpolarisiert und leicht in vielen Schaltungspositionen einsetzbar
- Breit verfügbar in MLCC- und chip capacitor-Formaten
- Gut geeignet für Entkopplung, Bypass, RF und Filteranwendungen
- In sehr kleinen Gehäusen für kompakte Elektronik verfügbar
- Weit verbreitet in Consumer-, Automotive-, Kommunikations- und Industrieelektronik
Advantages of Tantalum Capacitors
- Stabile Kapazitätsleistung in vielen Anwendungen
- Nützlich für kompakte Stromschienen- und Bulk-Kapazitätsdesigns
- Oft eingesetzt in Stromversorgung, Industrieplatinen und rauscharmer Filterung
- Können in bestimmten Designs ein praktisches Gleichgewicht zwischen Kapazität und Gehäusegröße bieten

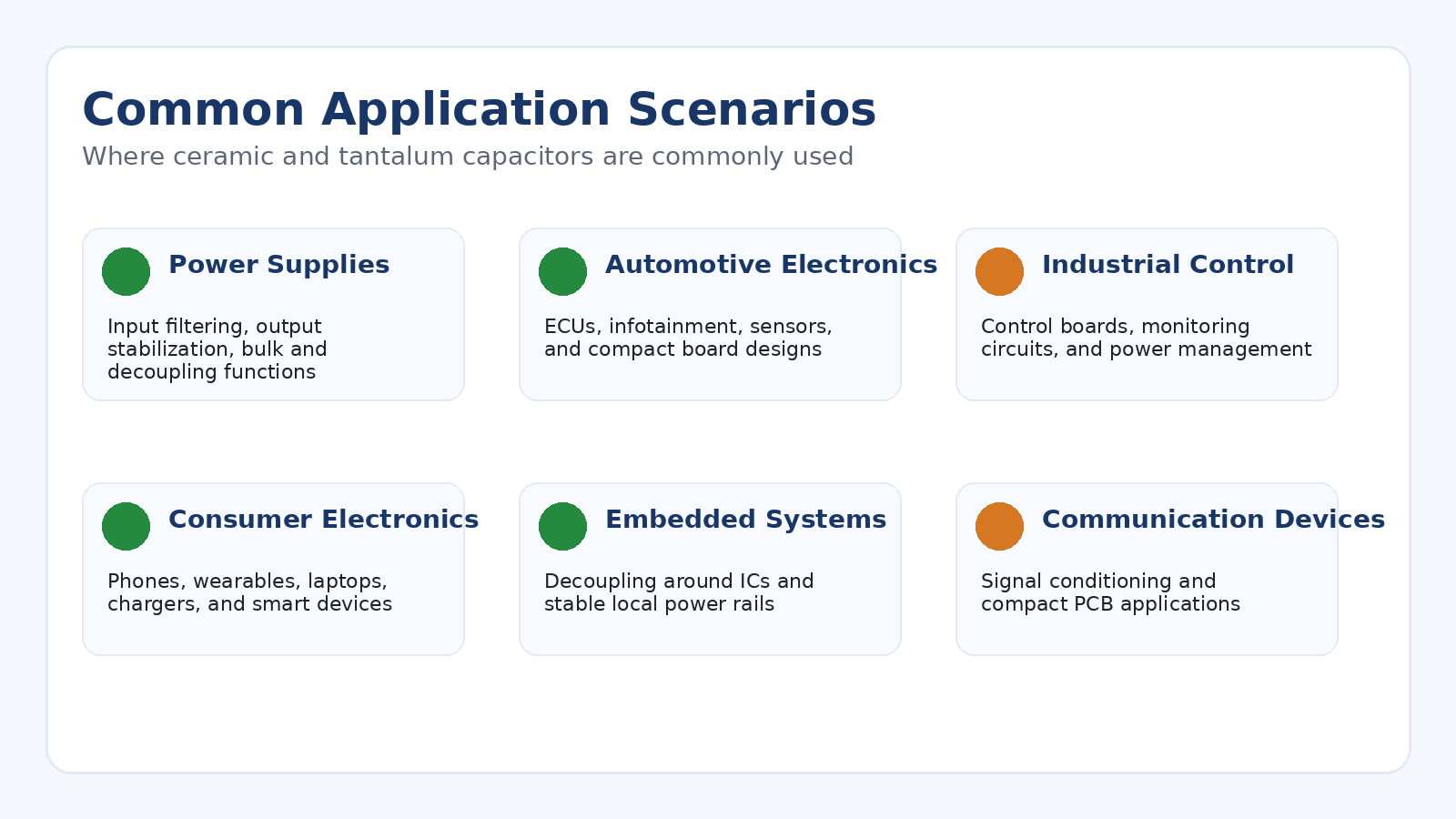

Common Application Scenarios
Beide Kondensatortypen werden weit verbreitet eingesetzt, aber ihre Rolle kann je nach Schaltungsziel unterschiedlich sein.
- Ceramic capacitors: IC-Entkopplung, RF-Schaltungen, Hochfrequenzfilterung, allgemeine Unterhaltungselektronik, Automotive-Module und kompakte PCB-Designs.
- Tantalum capacitors: Glättung von Stromversorgungsein- und -ausgängen, Bulk-Kapazität bei begrenztem Platz, industrielle Steuerplatinen, eingebettete Stromschienen und bestimmte rauscharme Analog- oder Leistungsschaltungen.
How to Choose the Right Capacitor
Die Wahl zwischen Keramik- und Tantalkondensatoren hängt von der tatsächlichen Anwendung ab und ist keine einfache Entscheidung nach dem Muster „besser oder schlechter“. Einige praktische Fragen helfen bei der Auswahl:
- Benötigt die Schaltung einen unpolarisierten Kondensator?
- Dient der Kondensator hauptsächlich zur Entkopplung, Filterung oder Energiespeicherung?
- Ist stabile Kapazität unter Betriebsbedingungen wichtig?
- Wie viel Leiterplattenfläche steht zur Verfügung?
- Sind ESR-Verhalten, Spannungsfestigkeit und Surge-Bedingungen im Design wichtig?
- Handelt es sich bei der Endanwendung um Consumer-, Industrie-, Automotive- oder Power-Anwendungen?
Note: In vielen realen Schaltungen sind Keramik- und Tantalkondensatoren nicht in jeder Position direkte Konkurrenten. Sie werden oft gemeinsam verwendet: Keramikkondensatoren übernehmen die Hochfrequenz-Entkopplung, während Tantalkondensatoren bei Bedarf Bulk- oder Stromstabilitätsfunktionen unterstützen.

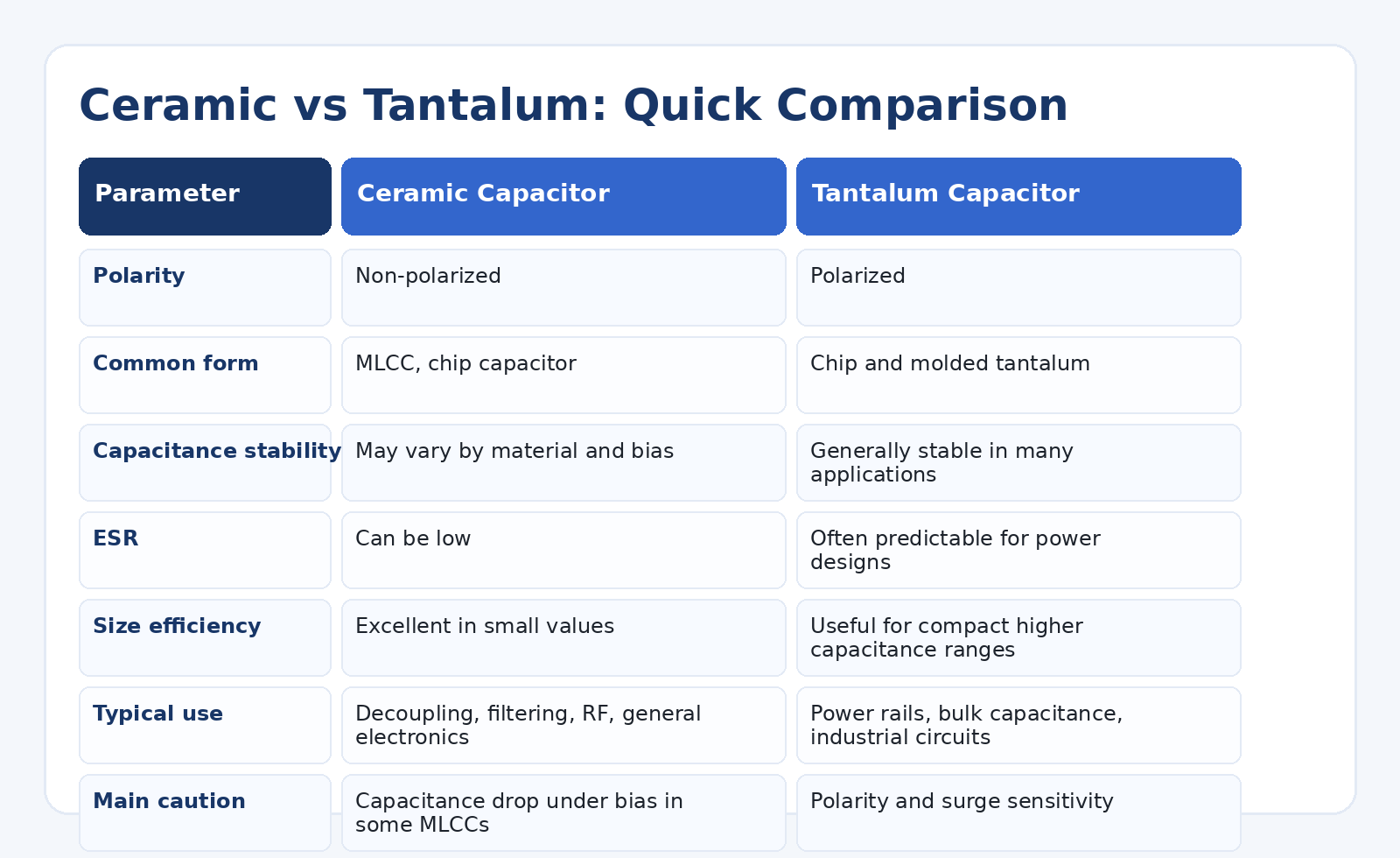

Ceramic Capacitor vs Tantalum Capacitor: Quick Comparison Table
| Parameter | Ceramic Capacitor | Tantalum Capacitor |
|---|---|---|
| Polarity | Non-polarized | Polarized |
| Typical use | Decoupling, filtering, RF, general electronics | Power rails, bulk capacitance, industrial and power circuits |
| Main strength | Compact, versatile, good for high-frequency use | Stable capacitance in many designs, compact for certain power uses |
| Main caution | Capacitance drop under bias in some MLCCs, cracking risk | Polarity sensitivity and surge-related risk |
| Common form | MLCC, chip capacitor | Molded tantalum, chip tantalum |
FAQ
Which is better, ceramic capacitor or tantalum capacitor?
Keiner von beiden ist grundsätzlich immer besser. Die richtige Auswahl hängt von Anwendung, Spannungsbedingungen, Größenbeschränkungen, ESR-Anforderungen und der Schaltungsfunktion ab.
Why are ceramic capacitors so widely used?
Keramikkondensatoren sind kompakt, unpolarisiert und sehr praktisch für Entkopplung, Filterung und allgemeine Elektronikanwendungen.
When should I use a tantalum capacitor?
Tantalkondensatoren werden häufig eingesetzt, wenn stabile Kapazität, kompakte Bauform und Unterstützung von Stromschienen im Design wichtig sind.
Can ceramic capacitors replace tantalum capacitors?
Manchmal ja, aber nicht immer. Die Austauschbarkeit hängt von Kapazitätsstabilität, ESR, Spannung, Anwendung und Platzanforderungen ab.
