TVS-Dioden und Varistoren werden beide häufig zum Schutz vor transienter Überspannung eingesetzt, aber sie sind nicht exakt dasselbe Bauteil und werden nicht immer an derselben Schutzposition verwendet.

Im Stromversorgungsdesign vergleichen Ingenieure häufig TVS-Dioden und Varistoren, wenn empfindliche Schaltungen vor Surge-Ereignissen, Schaltspitzen oder externen transienten Störungen geschützt werden müssen. Die richtige Wahl hängt davon ab, wie schnell die Schaltung geschützt werden muss, wie viel Surge-Energie zu erwarten ist und wo das Schutzbauteil im Power Path sitzt.

Dieser Leitfaden erklärt den Unterschied zwischen TVS-Dioden und Varistoren und zeigt, wie die richtige Schutzlösung für praktische Stromversorgungsdesigns ausgewählt wird. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

1. What TVS Diodes and Varistors Do

Sowohl TVS-Dioden als auch Varistoren werden verwendet, um Schaltungen vor transienten Überspannungsbedingungen zu schützen. Ihre Aufgabe besteht darin, zu reagieren, wenn die Spannung über einen bestimmten Wert steigt, und zu verhindern, dass übermäßige Belastung nachgelagerte Komponenten erreicht.

Obwohl das Schutzziel ähnlich ist, können sich ihr elektrisches Verhalten, ihr Reaktionsfokus und ihre typischen Anwendungspositionen unterscheiden. Deshalb behandeln Entwickler sie normalerweise nicht als vollständig austauschbare Bauteile.

Im praktischen Stromversorgungsdesign hängt die Wahl oft davon ab, ob das Ziel eine empfindliche Niederspannungsschiene, ein DC-Pfad auf Board-Ebene oder ein Surge-Eintrittspunkt mit höherer Energie ist, etwa auf der AC-Eingangsseite.

2. Main Differences in Response and Protection Behavior

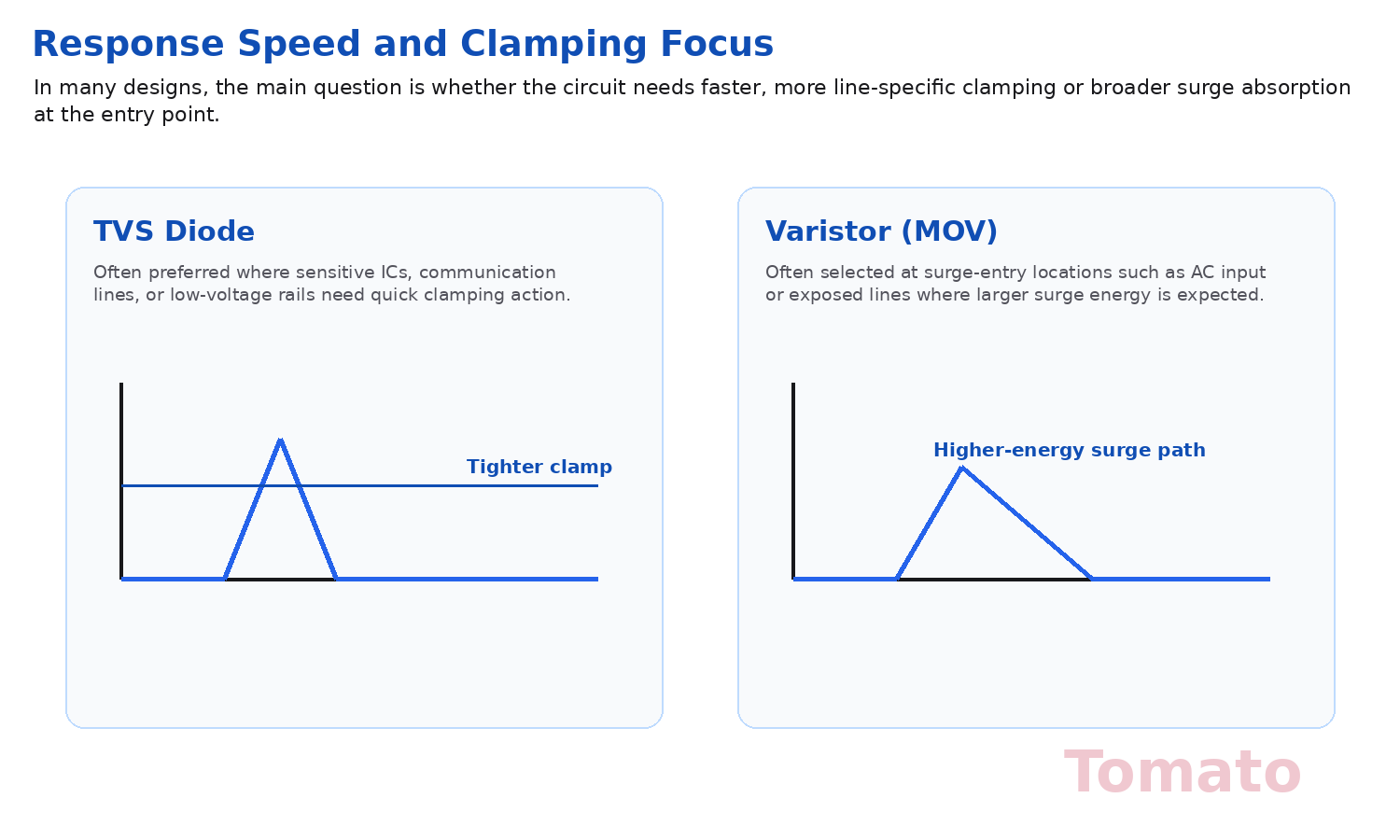

Eine TVS-Diode wird üblicherweise dort bevorzugt, wo schnelles Clamping und eine präzisere Schutzkontrolle benötigt werden, insbesondere in der Nähe empfindlicher Elektronik. In vielen Niederspannungs- oder signalbezogenen Anwendungen verwenden Entwickler TVS-Dioden, weil sie schnell reagieren und die Transientenspannung näher an einem kontrollierten Niveau halten können.

Ein Varistor, insbesondere ein MOV, wird oft dort eingesetzt, wo die Schaltung größeren Surge-Energien ausgesetzt sein kann, etwa am Netzeingang oder an anderen Surge-Eintrittspunkten. In diesen Fällen liegt die Designpriorität häufig eher auf breiterer Surge-Absorption als auf streng kontrolliertem Schutz in der Nähe empfindlicher IC-Schienen.

Ein weiterer praktischer Unterschied besteht darin, dass Varistoren häufiger hinsichtlich Langzeit-Alterung unter wiederholtem Surge-Stress überprüft werden, während bei TVS-Dioden häufiger Pulsleistungsgrenze, Clamp-Eignung und Position in der Nähe geschützter Rails im Fokus stehen.

3. How to Choose by Voltage, Surge Path, and Application

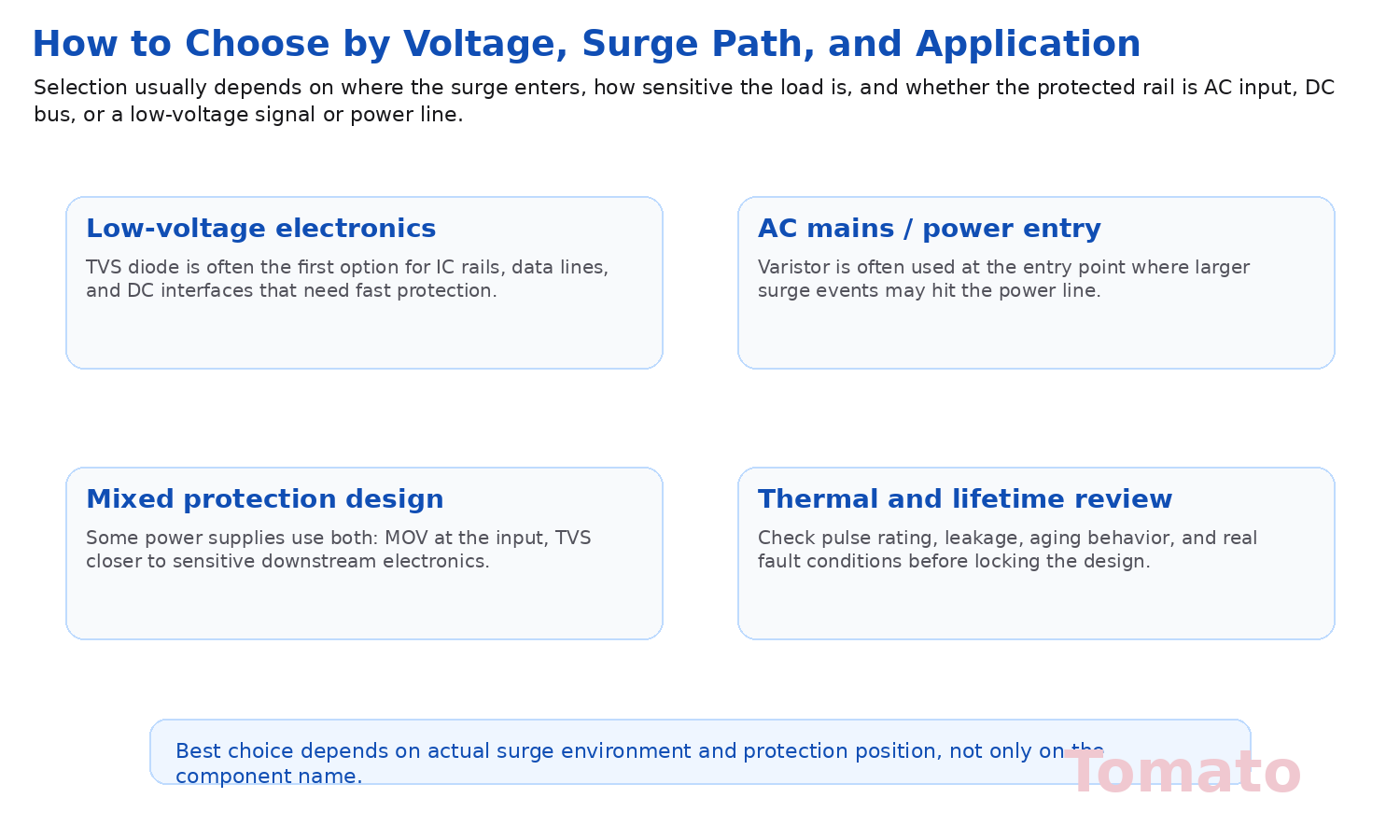

Eine nützliche Methode zur Auswahl zwischen einer TVS-Diode und einem Varistor besteht darin, bei der geschützten Schiene und dem Surge-Pfad zu beginnen. Wenn das Design eine Niederspannungs-DC-Schiene, eine Signalleitung oder eine empfindliche elektronische Schnittstelle schützt, ist eine TVS-Diode häufig das erste Bauteil, das bewertet wird.

Wenn das Design den AC-Eingang oder einen anderen exponierten Surge-Eintrittspunkt schützt, an dem die Surge-Energie deutlich größer sein kann, ist ein Varistor häufig der übliche Ausgangspunkt. In manchen Stromversorgungen ist die beste Lösung keine Entweder-oder-Entscheidung, weil MOV und TVS an unterschiedlichen Positionen als gestufter Schutz eingesetzt werden können.

Das bedeutet, dass die tatsächliche Entscheidung auf realen Surge-Bedingungen, der Schutzposition, der Empfindlichkeit der nachgelagerten Schaltung und der gesamten Stromarchitektur basieren sollte und nicht nur auf dem Namen des Bauteils.

4. Typical Positions in a Power Supply

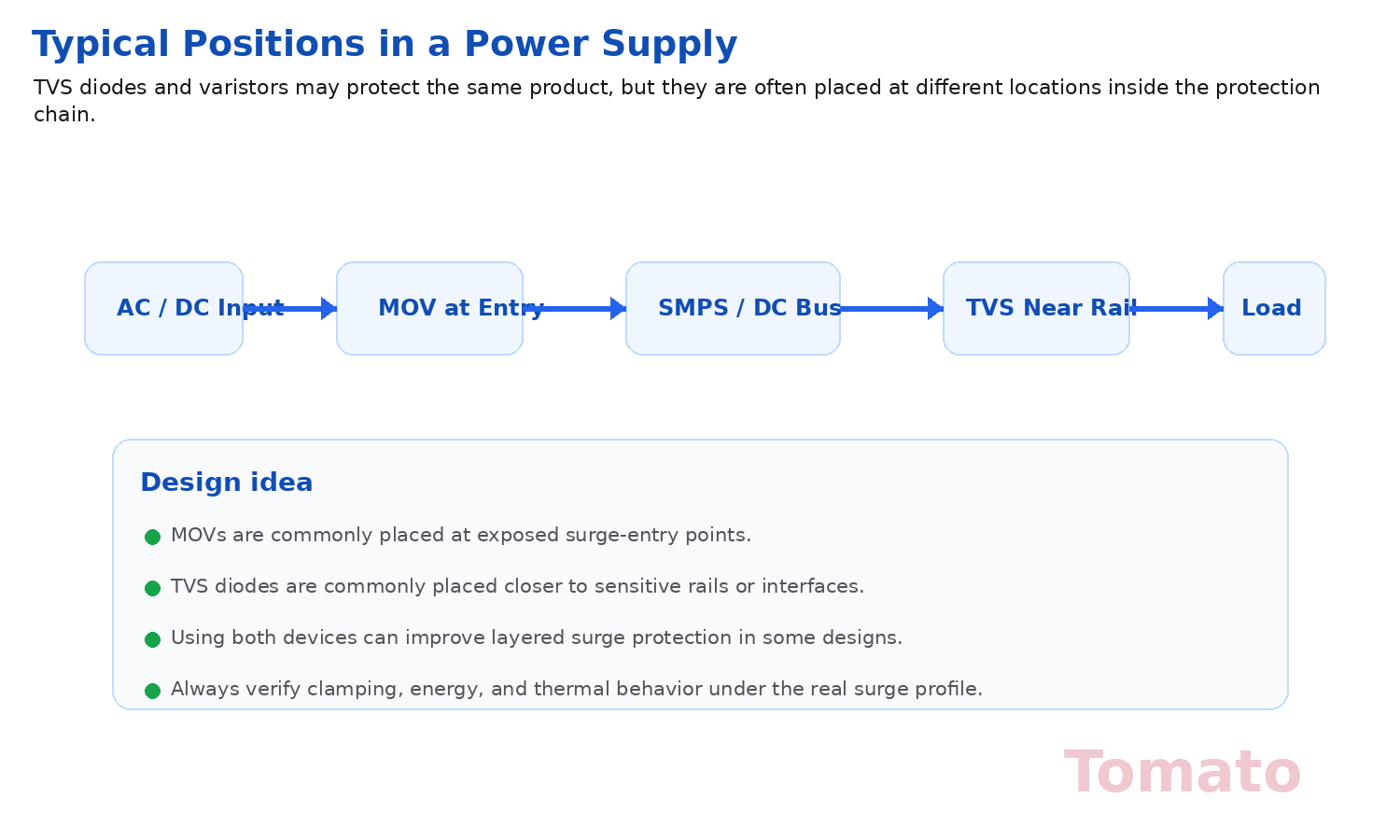

In vielen Stromversorgungsdesigns werden Varistoren üblicherweise näher an der Surge-Eintrittsseite platziert, etwa am AC-Eingang oder an anderen exponierten Leistungseintrittspunkten. Ihre Aufgabe besteht häufig darin, größere eingehende Surge-Ereignisse zu absorbieren, bevor diese tiefer in das System eindringen.

TVS-Dioden werden üblicherweise näher an empfindlicher nachgelagerter Elektronik, an Niederspannungsschienen oder an Schnittstellen platziert, wo schnelleres und stärker kontrolliertes Clamping erforderlich ist. Dadurch sind sie besonders relevant für Board-Level-Schutz rund um Regler, Controller, Kommunikationsleitungen und geschützte DC-Schienen.

In gestuften Schutzstrategien können MOV und TVS beide im selben Produkt vorkommen, aber sie übernehmen normalerweise nicht exakt dieselbe Aufgabe an exakt derselben Stelle der Schaltung.

5. Practical Selection Checklist

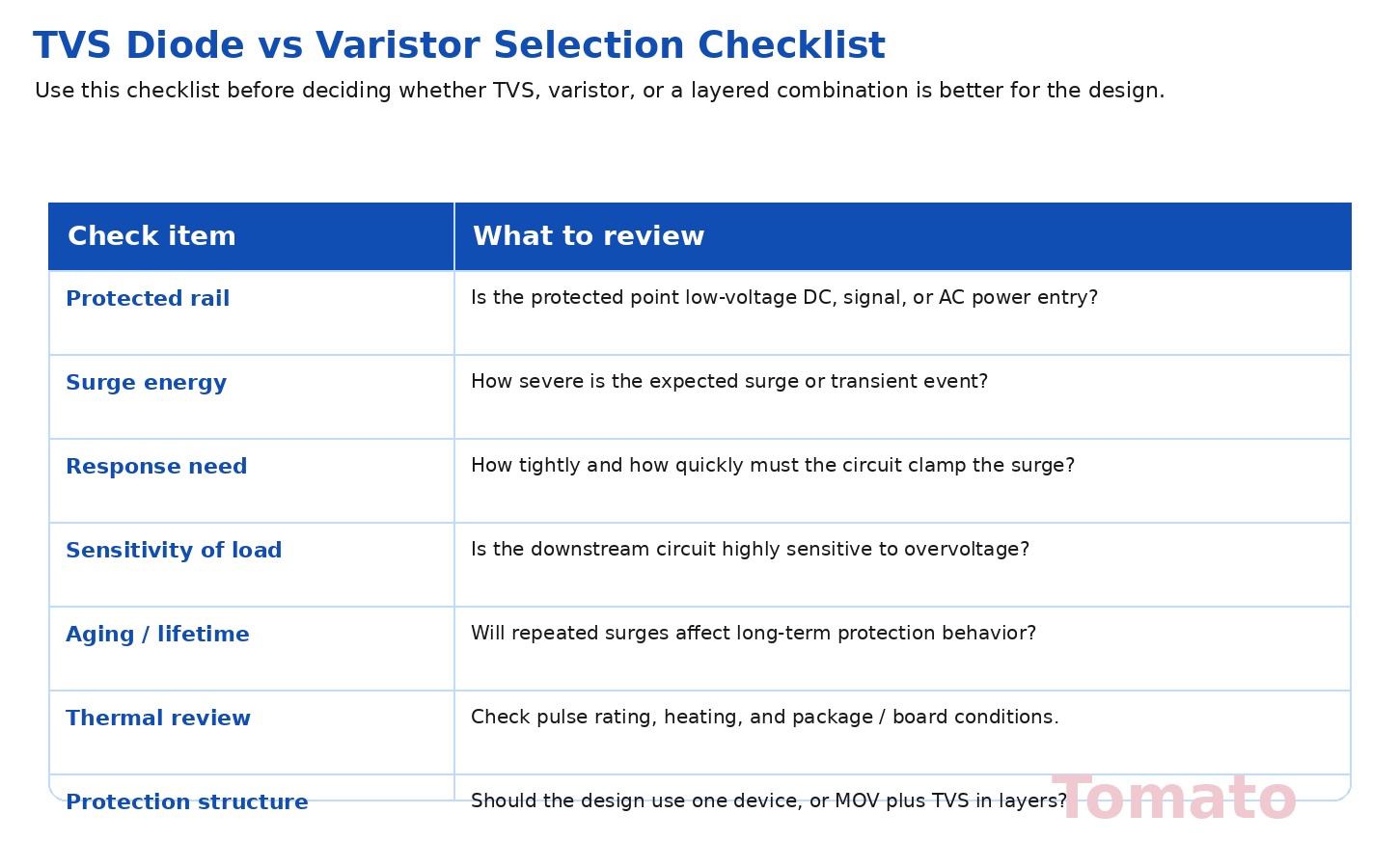

Bevor eine TVS-Diode oder ein Varistor in einem Stromversorgungsdesign endgültig festgelegt wird, sollten die folgenden Punkte überprüft werden:

• Ermitteln Sie, ob der geschützte Punkt AC-Eingang, DC-Bus, Niederspannungsschiene oder Signalleitung ist.
• Schätzen Sie ab, wie schwer das erwartete Surge- oder Transientenereignis sein wird.
• Entscheiden Sie, wie schnell und wie präzise die Schaltung Überspannung begrenzen muss.
• Prüfen Sie, wie empfindlich die nachgelagerte Elektronik gegenüber transientem Stress ist.
• Überprüfen Sie das Langzeitverhalten unter wiederholten Surge-Bedingungen.
• Bewerten Sie Pulsbelastbarkeit, thermische Bedingungen und die reale Board-Umgebung.
• Berücksichtigen Sie, ob eine gestufte MOV-plus-TVS-Struktur geeigneter ist als ein einzelnes Bauteil.

Conclusion

TVS-Dioden und Varistoren schützen beide gegen transiente Überspannung, werden aber typischerweise für unterschiedliche Schutzrollen innerhalb einer Stromversorgung gewählt. TVS-Dioden werden häufig für schnelleren und stärker kontrollierten Schutz in der Nähe empfindlicher Schaltungen bevorzugt, während Varistoren häufig an Surge-Eintrittspunkten mit höherer Energie verwendet werden.

Die beste Wahl hängt von Surge-Energie, Schaltungsempfindlichkeit, Schutzposition und Systemarchitektur ab. Wenn Sie Schaltungsschutz-Komponenten bewerten, besuchen Sie die TomatoElec-Startseite oder kontaktieren Sie uns über die Kontaktseite.
