Schottky-Dioden werden im Stromversorgungsdesign häufig eingesetzt, weil sie eine niedrige Durchlassspannung und schnelles Schaltverhalten bieten, was in vielen Gleichrichtungs- und Power-Path-Anwendungen helfen kann, Verluste zu reduzieren und die Effizienz zu verbessern.

Für Ingenieure und Einkäufer bedeutet die Auswahl der richtigen Schottky-Diode jedoch mehr, als nur ein Bauteil mit niedriger VF auszuwählen. Sperrspannung, durchschnittlicher Strom, Leckstrom, Gehäusetyp und thermische Leistung beeinflussen alle, ob die Diode in der realen Schaltung zuverlässig arbeiten wird.

Dieser Leitfaden erklärt, wie die richtige Schottky-Diode für das Stromversorgungsdesign ausgewählt wird und welche Punkte vor der endgültigen Auswahl geprüft werden sollten. Für weitere elektronische Komponenten und Beschaffungsunterstützung besuchen Sie TomatoElec.

1. Why Schottky Diodes Are Common in Power Supplies

Im Vergleich zu Standard-PN-Dioden werden Schottky-Dioden in Stromversorgungen häufig bevorzugt, weil sie eine niedrigere Durchlassspannung und schnellere Schaltleistung bieten können. Das macht sie besonders nützlich in Niederspannungsschienen, Schaltnetzteilen und Designs, bei denen Effizienz ein wichtiger Faktor ist.

In praktischen Anwendungen können Schottky-Dioden für Ausgangsgleichrichtung, Verpolungsschutz, ORing-Funktionen sowie für Clamp- oder Freilaufpfade verwendet werden. Die genaue Auswahl hängt davon ab, wo die Diode in der Schaltung sitzt und welcher elektrischen sowie thermischen Belastung sie ausgesetzt ist.

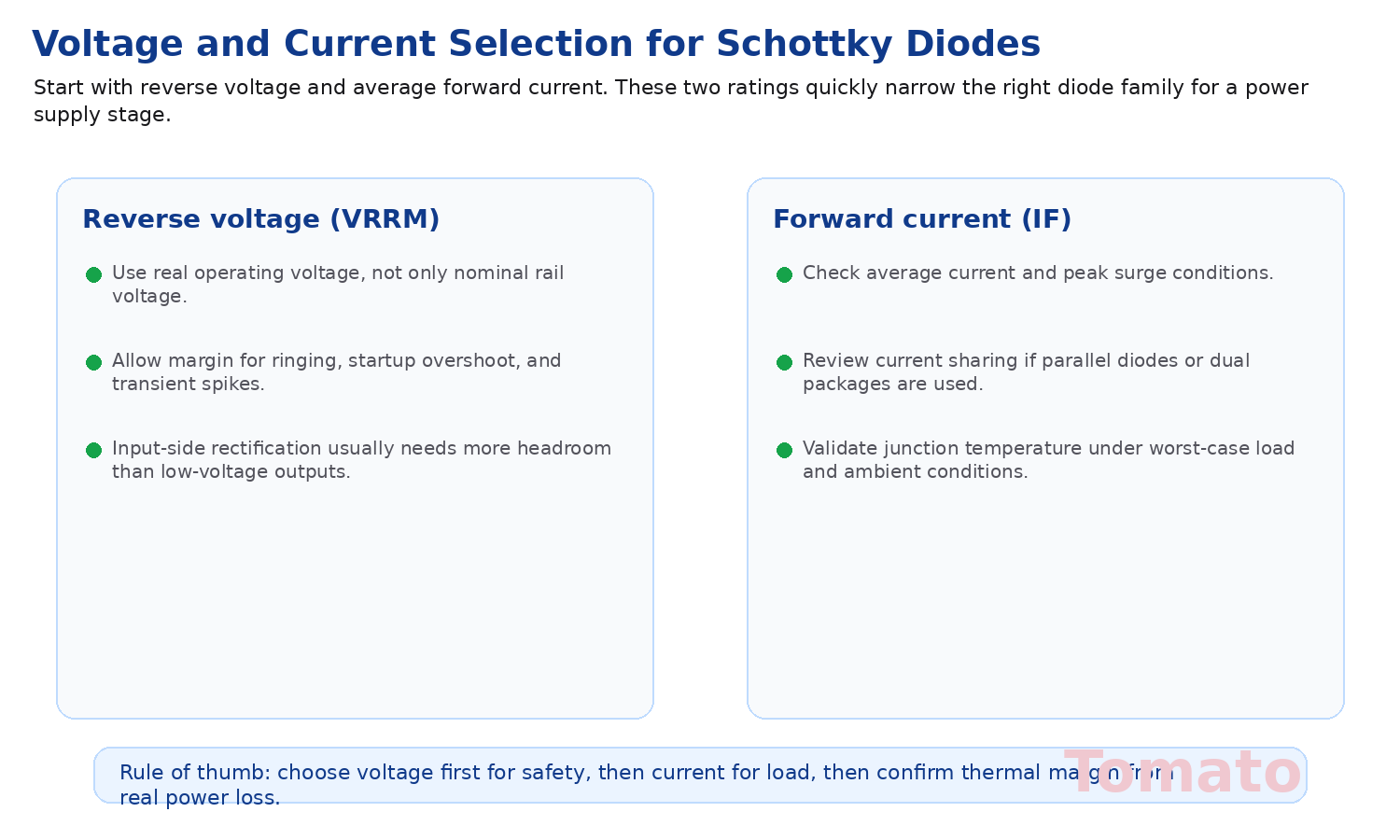

2. Voltage and Current Selection

Die ersten beiden zu prüfenden Parameter sind die Sperrspannungsfestigkeit und die Durchlassstrombelastbarkeit. Die Diode sollte genügend VRRM-Reserve über der realen Betriebsspannung und über allen zu erwartenden Transienten haben. Nur die nominelle Schienenspannung zu verwenden, reicht oft nicht aus.

Gleichzeitig sollten durchschnittlicher Durchlassstrom und Einschaltstrombedingungen gegen das reale Lastprofil geprüft werden. Eine Diode, die auf dem Papier passend wirkt, kann trotzdem überhitzen, wenn die tatsächliche Stromform, der Startimpuls oder die Umgebungstemperatur härter sind als erwartet.

Mit anderen Worten: Die Spannungsauswahl betrifft in erster Linie die Sicherheitsreserve, während die Stromauswahl eng mit dem thermischen Design und den realen Betriebsbedingungen verbunden ist.

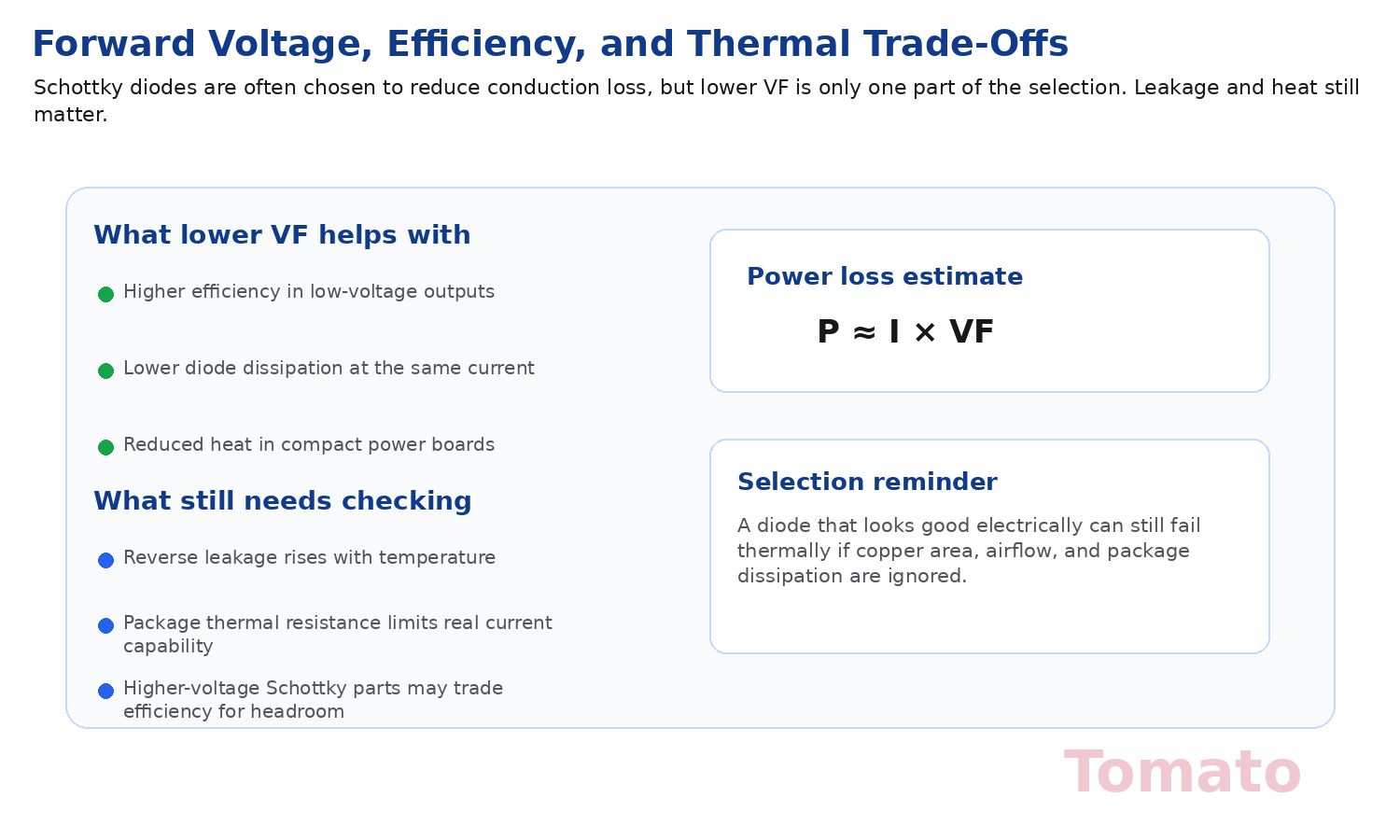

3. Forward Voltage, Efficiency, and Thermal Trade-Offs

Einer der Hauptgründe, warum Entwickler Schottky-Dioden wählen, ist die niedrigere Durchlassspannung. In Niederspannungs-Stromversorgungen kann bereits eine moderate Reduzierung der Durchlassspannung die Effizienz verbessern und Wärme reduzieren.

Eine niedrigere Durchlassspannung ist jedoch nicht der einzige wichtige Faktor. Der Sperrleckstrom steigt mit der Temperatur an, und die thermische Leistung des Gehäuses kann den tatsächlich nutzbaren Strom stark begrenzen. Das bedeutet, dass eine Diode mit attraktiven elektrischen Werten dennoch die falsche Wahl sein kann, wenn die Wärmeabfuhr nicht korrekt berücksichtigt wird.

Eine praktische Bewertung sollte deshalb Leitungsverlust, erwartete Gehäusetemperatur, PCB-Kupferfläche, Luftstrom und den realen thermischen Pfad des Designs einbeziehen.

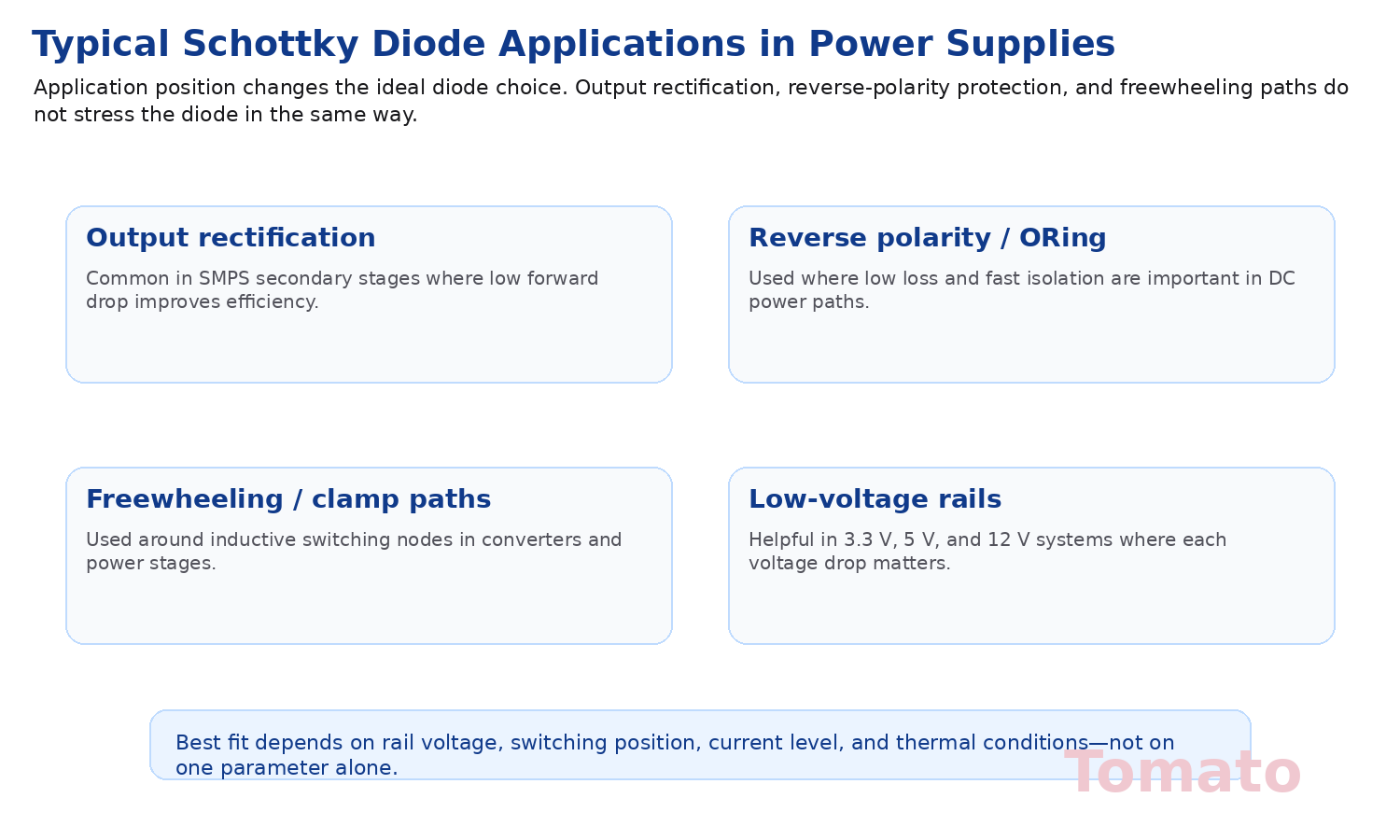

4. Typical Applications in Power Supply Design

Schottky-Dioden werden häufig in Ausgangsgleichrichterstufen von Schaltnetzteilen eingesetzt, wo eine niedrige Durchlassspannung die Effizienz verbessert. Sie werden auch häufig für Verpolungsschutz, ORing-Pfade sowie Freilauf- oder Clamp-Positionen an Schaltknoten verwendet.

Das beste Bauteil für eine Anwendung ist nicht unbedingt das beste für eine andere. Beispielsweise kann eine Diode für einen kompakten Niederspannungsausgang vor allem auf niedrige VF optimiert sein, während eine Diode auf einem eingangsnahen Hochspannungspfad stärkere Spannungsreserve und strengere thermische Prüfung erfordert.

Deshalb sollte die Anwendungsposition immer zusammen mit den elektrischen Kennwerten betrachtet werden, anstatt nur nach Baureihe oder Gehäusestil auszuwählen.

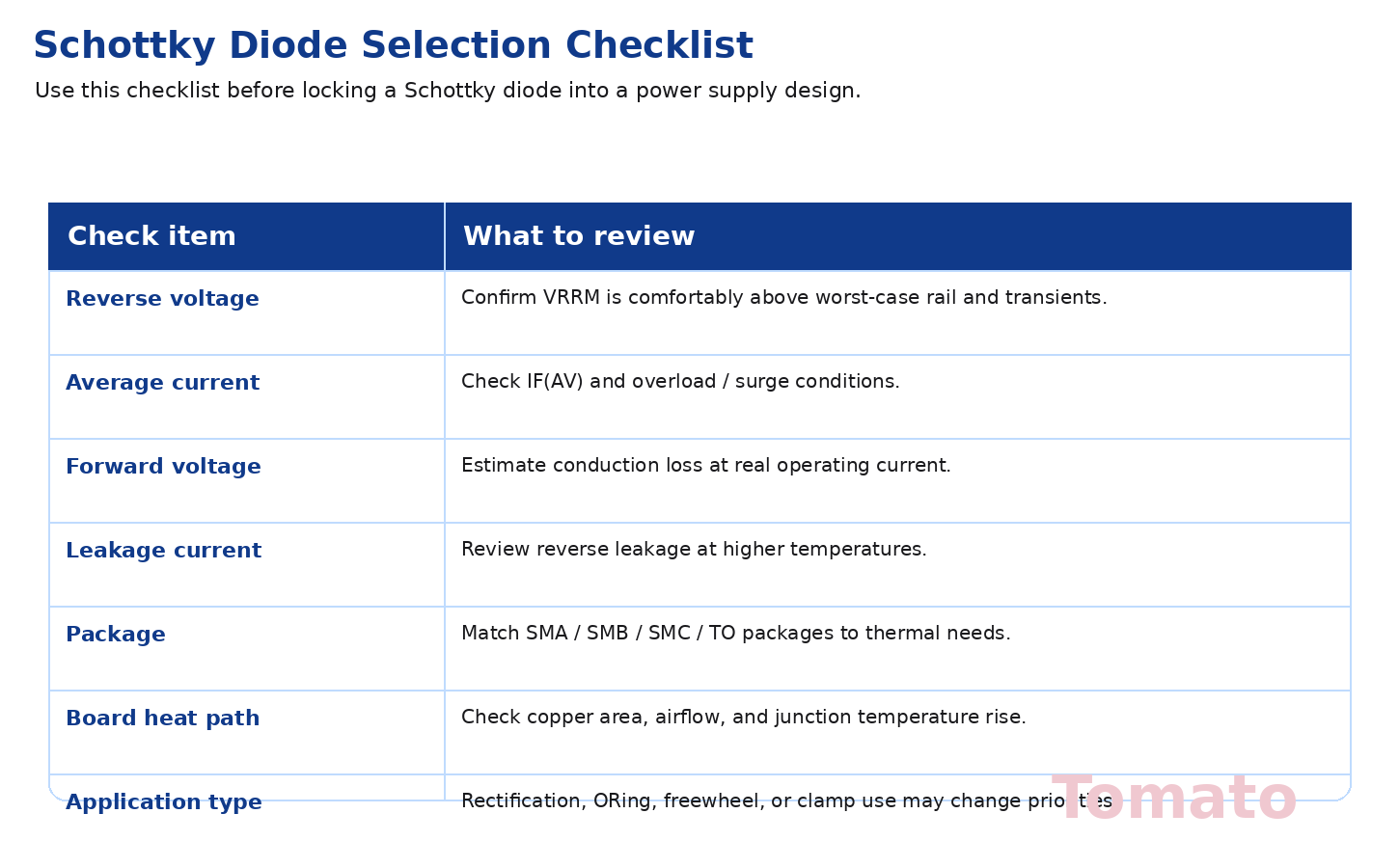

5. Practical Selection Checklist

Bevor eine Schottky-Diode endgültig in ein Stromversorgungsdesign übernommen wird, sollten die folgenden Punkte geprüft werden:

• Bestätigen Sie, dass VRRM über der realen Schienenspannung und den Transienten liegt.
• Prüfen Sie die Reserve für durchschnittlichen Durchlassstrom und Stoßstrom.
• Schätzen Sie den Leitungsverlust mit realem Betriebsstrom und Durchlassspannung ab.
• Prüfen Sie den Sperrleckstrom, insbesondere bei höheren Temperaturen.
• Passen Sie das Gehäuse an die erforderliche thermische Leistung an.
• Prüfen Sie PCB-Kupferfläche, Luftstrom und den Temperaturanstieg der Sperrschicht.
• Stellen Sie sicher, dass die Auswahl zur tatsächlichen Anwendungsposition in der Schaltung passt.

Conclusion

Die richtige Schottky-Diode für das Stromversorgungsdesign auszuwählen, bedeutet mehr, als nur nach einer Diode mit niedriger Durchlassspannung zu suchen. Sperrspannung, Strombelastbarkeit, Leckstrom, thermische Reserve, Gehäusewahl und die tatsächliche Position in der Schaltung sind alle entscheidend.

Ein besserer Auswahlprozess beginnt mit der realen Schienenspannung und dem realen Strom und geht dann weiter zu Effizienz, Wärme und Anwendungsart. Wenn Sie Dioden und andere Leistungsbauteile bewerten, besuchen Sie die TomatoElec-Startseite oder kontaktieren Sie uns über die Kontaktseite.
