Moderne Rechenzentren benötigen Stromversorgungsarchitekturen, die nicht nur effizient, sondern auch sicher, wartungsfreundlich und skalierbar sind. Auf Server-Motherboards, Beschleunigerkarten, Speichersystemen und Rack-Strompfaden spielen Schutzbauteile eine wichtige Rolle, um Startbelastungen zu begrenzen, Fehler zu isolieren und einen stabilen Betrieb unter anspruchsvollen elektrischen Bedingungen zu unterstützen.

Zu den in diesem Bereich am häufigsten diskutierten Schutzlösungen gehören eFuse-Bausteine und Hot-Swap-Controller. Beide können die Zuverlässigkeit verbessern, sind aber nicht identisch. Sie unterscheiden sich hinsichtlich Schutzumfang, Startverhalten, Flexibilität und typischer Einsatzposition. Wenn Sie weitere elektronische Komponenten und Beschaffungsunterstützung entdecken möchten, besuchen Sie TomatoElec.

Was ist eine eFuse?

Eine eFuse ist ein elektronisches Schutzbauteil, das integrierten Fehlerschutz in kompakter Form bietet. Sie wird häufig verwendet, um empfindliche Lasten vor Überstrom, Kurzschlüssen und abnormalen Strombedingungen zu schützen. In vielen Designs bietet eine eFuse einen einfacheren und stärker integrierten Schutzpfad als traditionelle diskrete Lösungen.

Für kompakte Serverplatinen und verteilte Stromsektionen können eFuse-Bausteine attraktiv sein, weil sie die Designkomplexität reduzieren und schnellen elektronischen Schutz auf kleinem Raum bieten.

Was ist ein Hot-Swap-Controller?

Ein Hot-Swap-Controller ist dafür ausgelegt, das sichere Einstecken und Starten von Platinen oder Subsystemen in bereits versorgten Umgebungen zu steuern. Seine Aufgabe umfasst häufig Einschaltstrombegrenzung, Start-Rampensteuerung, Fehlerreaktion und Power-Path-Kontrolle. In Hochstromsystemen sind Hot-Swap-Controller besonders nützlich, wenn Entwickler mehr Flexibilität und stärkere Kontrolle über Startbedingungen benötigen.

In Rechenzentrums-Stromversorgungsdesigns werden Hot-Swap-Controller häufig mit Board-Level-Power-Entry, wartbaren Modulen und Situationen verbunden, in denen kontrolliertes Einstecken und Strombegrenzung entscheidend sind.

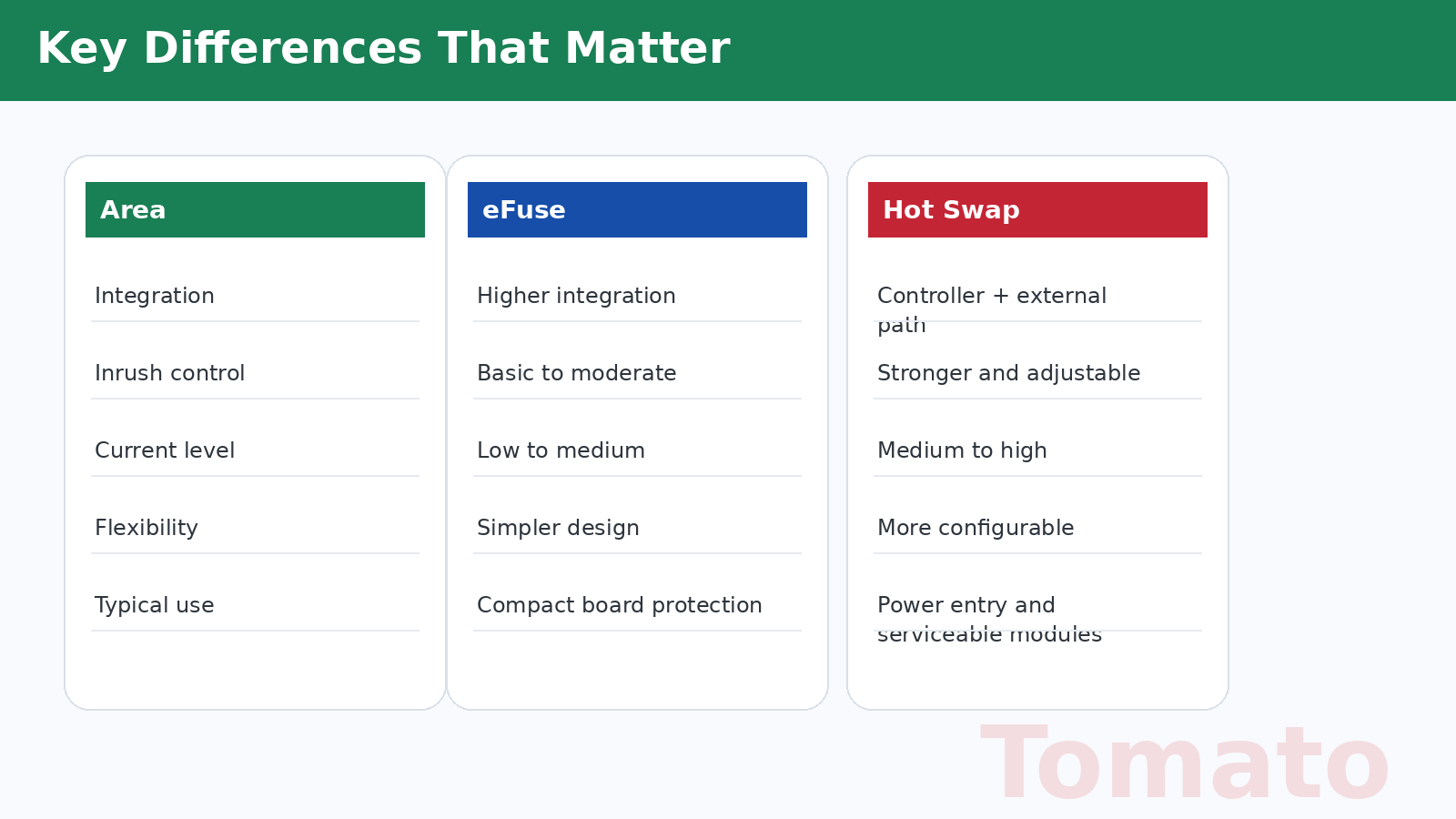

Wichtige Unterschiede zwischen TI eFuse und Hot-Swap-Controllern

1. Integrationsgrad

eFuse-Bausteine werden oft wegen ihres integrierten Schutzansatzes gewählt. Sie können den Schutz auf Platinenebene vereinfachen und den Bedarf an komplexeren externen Anordnungen reduzieren. Hot-Swap-Controller werden dagegen meist ausgewählt, wenn das Design ein flexibleres Startverhalten und umfassendere Power-Path-Kontrolle erfordert.

2. Einschaltstromverhalten

Beide Lösungen können zu einem sichereren Start beitragen, aber Hot-Swap-Controller sind im Allgemeinen stärker mit einer ausgeprägten Einschaltstromsteuerung in wartbaren oder hochstromigen Systemen verbunden. Wenn die Startkontrolle eine zentrale Designanforderung ist, sind Hot-Swap-Controller oft die bessere Wahl.

3. Strombereich und Anwendungsskala

Für kompakte und moderat anspruchsvolle Schutzaufgaben können eFuse-Bausteine eine praktische Lösung sein. Für anspruchsvollere Strompfade, insbesondere am Server-Stromeingang oder in modularer Rechenzentrumshardware, werden Hot-Swap-Controller oft bevorzugt, weil sie stärkere Kontrolle und mehr Designflexibilität bieten.

4. Designflexibilität

eFuse-Lösungen lassen sich häufig leichter in kompakten Designs einsetzen, in denen Integration wichtig ist. Hot-Swap-Controller sind in Hochstromdesigns und in Anwendungen, in denen Entwickler eine präzisere Kontrolle über Startverhalten, Fehlerisolierung und Systemverhalten wünschen, in der Regel flexibler.

5. Typische Einsatzposition

eFuse-Bausteine werden häufig für lokalen Platinen-Schutz und kompakte verteilte Lasten eingesetzt. Hot-Swap-Controller sind häufiger mit Platinen-Einsteckvorgängen, Power-Entry-Management und Modulen verbunden, die kontrolliert in aktive Systeme eingebunden werden müssen.

Typische Anwendungsfälle im Rechenzentrum

Server-Motherboards

Server-Motherboards enthalten oft mehrere Spannungsrails und empfindliche Bauteile, die von zuverlässigem Fehlerschutz profitieren. Je nach Stromniveau und Designkomplexität kann entweder eFuse-Schutz oder Hot-Swap-Steuerung geeignet sein.

Beschleuniger- und Compute-Karten

Rechenintensive Karten können anspruchsvolle Start- und Lastbedingungen erzeugen. In solchen Fällen müssen Entwickler Einschaltverhalten, Stromreserve und Fehlerbehandlung besonders sorgfältig bewerten.

Speicher- und Netzwerkmodule

Speicher- und Netzwerkplattformen benötigen ebenfalls stabile Stromversorgung und gute Fehlerisolierung. Die Schutzwahl sollte die Wartbarkeit unterstützen, ohne das Risiko für den Rest des Systems zu erhöhen.

Rack-Level-Strompfade

Auf Rack-Ebene werden Hochstrom, Skalierbarkeit und Wartbarkeit noch wichtiger. Deshalb werden Hot-Swap-Controller häufig für anspruchsvollere Einsteck- und Power-Entry-Szenarien in Betracht gezogen.

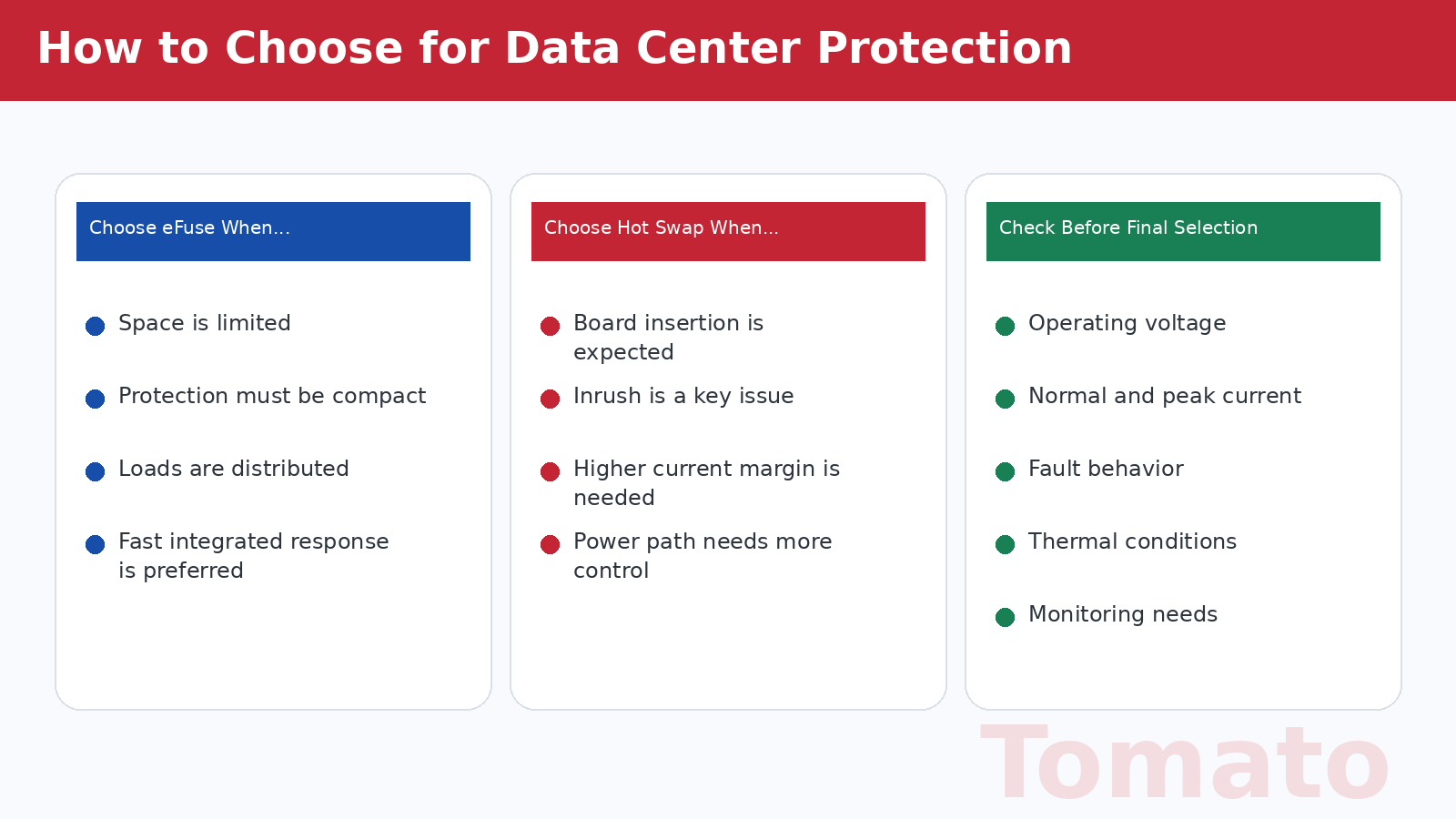

Wann man eine eFuse wählen sollte

Kompakter Platinen-Schutz hat Priorität

Wenn das Design integrierten Schutz auf begrenztem Raum erfordert, können eFuse-Bausteine eine starke Option sein.

Die Schutzanforderungen sind relativ lokal

Für verteilte Lasten oder lokalen Platinen-Schutz lassen sich eFuse-Lösungen oft einfacher umsetzen.

Schnelle integrierte Reaktion ist bevorzugt

Wenn Entwickler eine kompakte elektronische Schutzfunktion wünschen, ohne eine flexiblere Startarchitektur aufzubauen, können eFuse-Bausteine die bessere Balance bieten.

Wann man einen Hot-Swap-Controller wählen sollte

Platinen-Einstecken oder Live-Anschluss ist wichtig

Wenn die Anwendung das Einstecken in ein bereits versorgtes System umfasst, wird Hot-Swap-Steuerung deutlich wichtiger.

Einschaltstrom ist ein zentrales Thema

Für Startbedingungen mit größerer Eingangskapazität oder strengeren Power-Entry-Anforderungen sind Hot-Swap-Controller oft die bessere Wahl.

Höhere Stromreserve wird benötigt

In anspruchsvolleren Server- und Rechenzentrums-Strompfaden bevorzugen Entwickler häufig Hot-Swap-Controller für stärkere Start- und Power-Path-Kontrolle.

Systemseitige Flexibilität ist wichtig

Wenn die Anwendung mehr Kontrolle über Startverhalten, Fehlerbehandlung und Schutzarchitektur benötigt, bieten Hot-Swap-Controller in der Regel größere Designflexibilität.

Häufige Designfehler, die vermieden werden sollten

Nur nach Strombewertung auswählen

Die Stromfähigkeit ist wichtig, sollte aber nicht der einzige Faktor sein. Startbedingungen, Fehlerverhalten und thermische Grenzen sind ebenfalls entscheidend.

Einschaltbedingungen ignorieren

Manche Designs scheitern nicht wegen des stationären Stroms, sondern weil das Startverhalten unterschätzt wurde.

Thermische Realität übersehen

Selbst eine gute Schutzwahl kann schlecht funktionieren, wenn Platinenlayout und thermischer Stress nicht berücksichtigt werden.

Eine zu einfache Auswahlmethodik verwenden

eFuse-Bausteine und Hot-Swap-Controller sind nicht in jedem Design direkte Ersatzlösungen. Die richtige Wahl hängt von der Systemarchitektur, Wartbarkeit, dem Startverhalten und den Schutzzielen ab.

Fazit

TI eFuse-Bausteine und Hot-Swap-Controller spielen beide eine wichtige Rolle in Rechenzentrums-Stromversorgungsdesigns, lösen aber unterschiedliche Schutzprobleme. eFuse-Bausteine eignen sich häufig besser für kompakten, integrierten Schutz auf Platinenebene, während Hot-Swap-Controller oft besser für hochstromige, einsteckempfindliche und flexiblere Power-Path-Anwendungen geeignet sind.

Für Ingenieure und Beschaffungsteams ergibt sich die beste Entscheidung daraus, die Schutzmethode an die tatsächlichen Systembedingungen anzupassen, statt nur nach Bauteilkategorie zu wählen. Wenn Sie an Server- und Rechenzentrumsprojekten arbeiten, können Sie auch Key TI Power Management Components Used in Server and Data Center Designs lesen, TI Hot Swap and Power Protection Devices for Data Center Applications ansehen, weitere Produkte unter Power Management (PMIC) erkunden oder uns über die Kontaktseite kontaktieren.
