Vor dem Kauf von elektronischen Komponenten sollten Einkäufer und Ingenieure mehr als nur Teilenummer und Preis bestätigen. Gehäusedetails, elektrische Spezifikationen und Lifecycle-Status können die PCB-Kompatibilität, Produktzuverlässigkeit und langfristige Versorgungskontinuität direkt beeinflussen.

In der realen Beschaffungsarbeit entstehen viele Probleme durch kleine Unterschiede, die leicht übersehen werden, etwa Gehäuse-Suffix, Pinanzahl, Temperaturklasse, Reel-Option, Lifecycle-Status oder Datenblattrevision. Diese Details können entscheiden, ob eine Komponente auf die Platine passt, die Designanforderung erfüllt und während der Produktion verfügbar bleibt.

Dieser Leitfaden erklärt, wie Gehäuse, Spezifikationen und Lifecycle vor dem Kauf elektronischer Komponenten bestätigt werden und wie sich das Risiko falscher Bauteile vor der Bestellung reduzieren lässt. Für weitere Unterstützung bei der Komponentenbeschaffung besuchen Sie TomatoElec.

1. Warum Gehäuse-, Spezifikations- und Lifecycle-Prüfungen wichtig sind

Ein Komponentenkauf kann auf den ersten Blick korrekt aussehen, aber dennoch ernsthafte Probleme verursachen, wenn Gehäuse, Spezifikationen oder Lifecycle-Status nicht sorgfältig geprüft werden. Ein falsches Gehäuse passt möglicherweise nicht auf die PCB. Eine leicht abweichende Spezifikation kann unter realen Betriebsbedingungen versagen. Ein Bauteil kurz vor dem End-of-Life kann zukünftige Produktionsrisiken erzeugen.

Bei Industrie- und Produktionsprojekten bestehen die Kosten eines falschen Bauteils nicht nur aus dem Bauteilpreis selbst. Sie können auch Redesign-Zeit, Produktionsverzögerung, zusätzliche Qualifizierungsarbeit, dringende Ersatzbeschaffung und Lieferdruck gegenüber Kunden umfassen.

Deshalb sollten Einkäufer und Ingenieure Gehäusebestätigung, Spezifikationsprüfung und Lifecycle-Review als einen gemeinsamen Vor-Kauf-Prozess behandeln und nicht als drei getrennte Prüfungen.

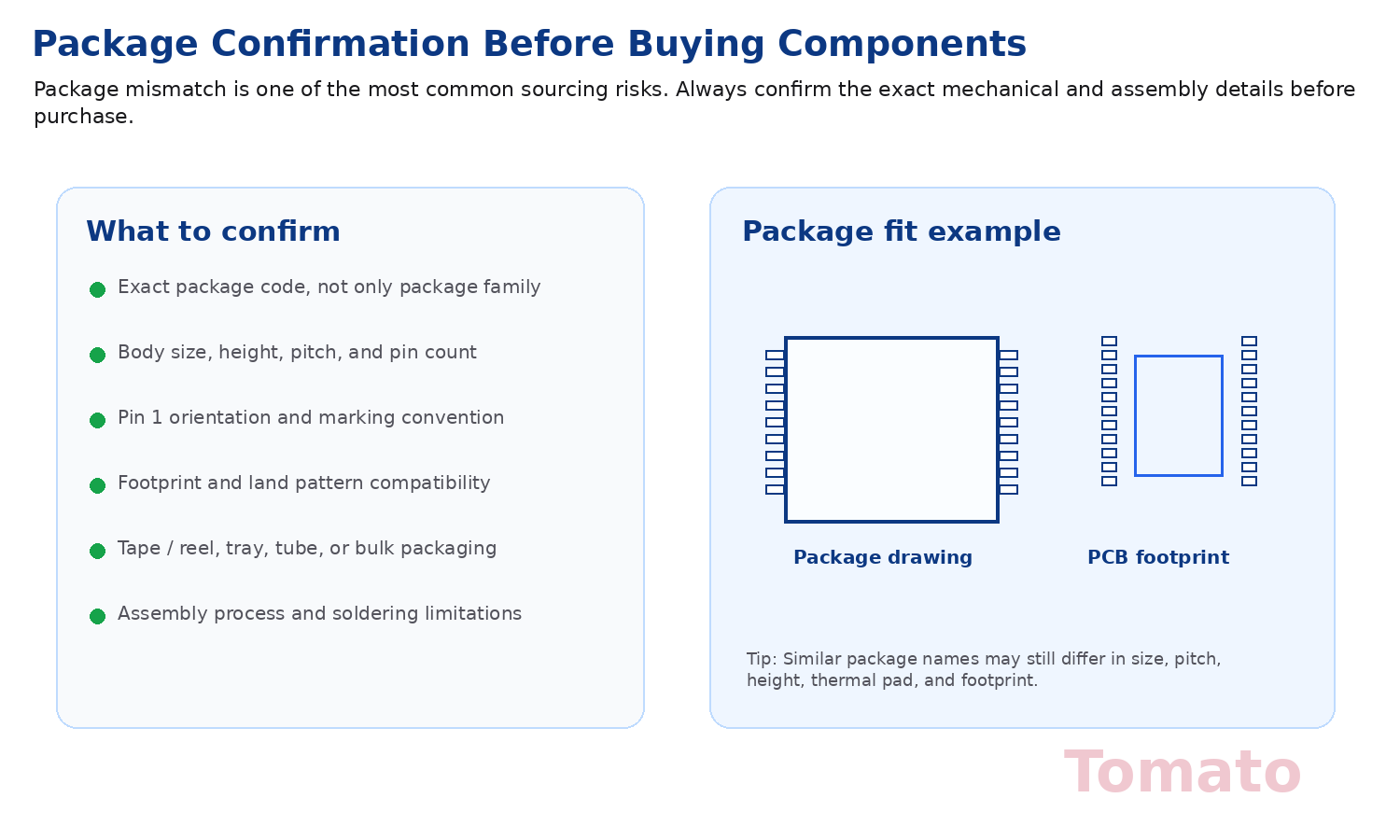

2. So bestätigen Sie das richtige Gehäuse

Der erste Schritt besteht darin, das exakte Gehäuse zu bestätigen und nicht nur die Gehäusefamilie. Ein Bauteil kann als SOIC, TSSOP, QFN, DFN, SOT oder TO-Gehäuse beschrieben sein, aber unterschiedliche Suffixe können unterschiedliche Körpergröße, Pinanzahl, Pitch, Thermal Pad, Verpackungsart oder Footprint-Anforderung bedeuten.

Einkäufer sollten Herstellerteilenummer-Suffix, Gehäusecode, mechanische Zeichnung, Land Pattern und Verpackungsformat bestätigen. Ingenieure sollten außerdem Pin-1-Orientierung, Pinbelegung, Thermal-Pad-Anforderungen, Lötanweisungen und Montagekompatibilität prüfen.

Bei PCB-montierten Komponenten sollte die Gehäuseprüfung sowohl das physische Gehäuse als auch den Footprint umfassen. Eine Komponente mit der richtigen elektrischen Funktion, aber falschem Footprint kann für die Produktion trotzdem unbrauchbar sein.

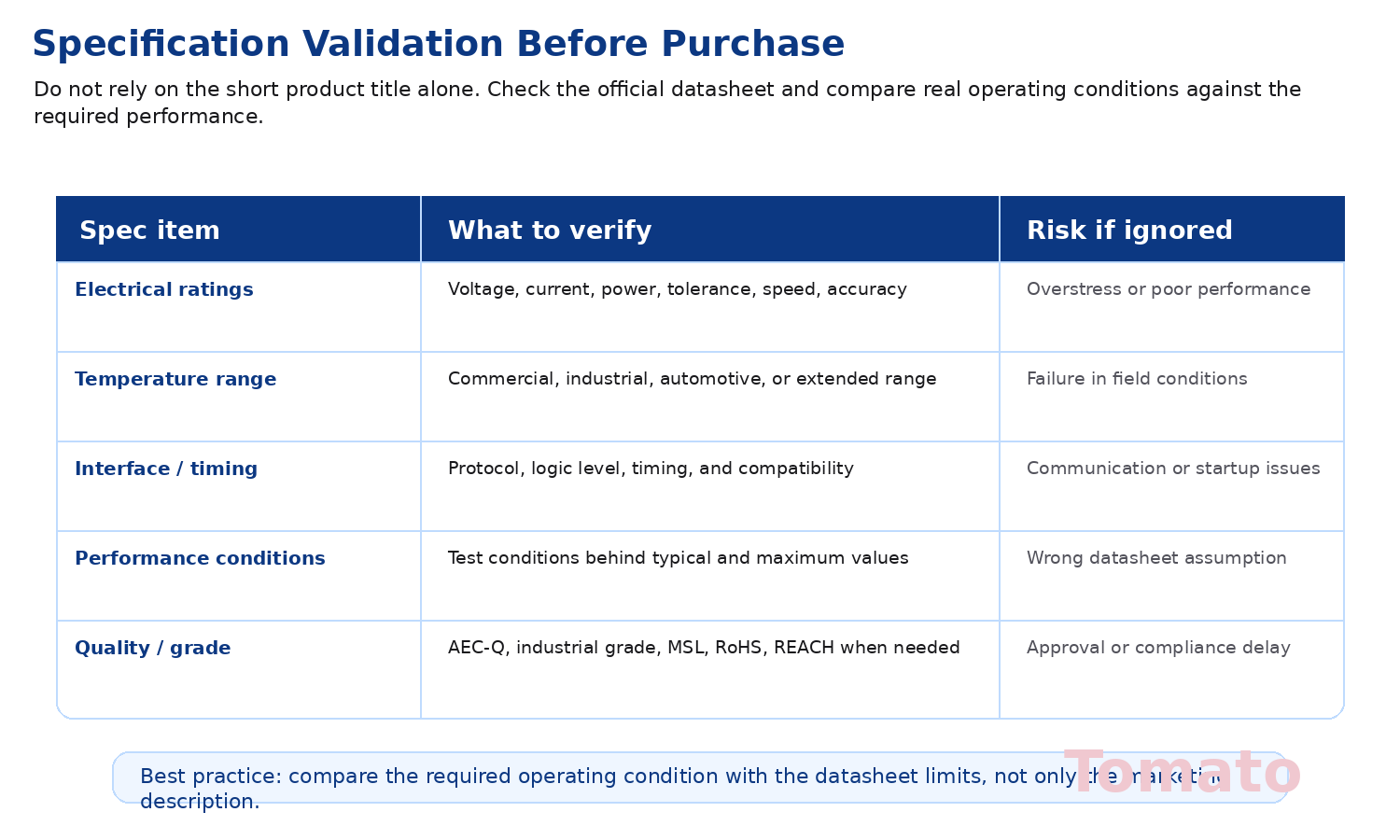

3. So überprüfen Sie wichtige Spezifikationen

Nach der Bestätigung des Gehäuses besteht der nächste Schritt darin, die tatsächlichen Spezifikationen mit der Anwendungsanforderung abzugleichen. Einkäufer sollten sich nicht nur auf einen kurzen Produkttitel oder eine Marktplatzbeschreibung verlassen. Wenn möglich, sollten das offizielle Datenblatt und Herstellerinformationen geprüft werden.

Wichtige Spezifikationen können je nach Komponentenkategorie Spannungsfestigkeit, Strombelastbarkeit, Leistungsbewertung, Toleranz, Geschwindigkeit, Frequenzbereich, Genauigkeit, ESR, Kapazität, Widerstand, Temperaturbereich, Schnittstellentyp, Timing-Anforderung und Zuverlässigkeitsklasse umfassen.

Ebenso wichtig ist es, die Bedingungen hinter einer Spezifikation zu prüfen. Ein typischer Wert, Maximalwert oder Wert unter Testbedingungen entspricht möglicherweise nicht dem tatsächlichen Einsatzfall. Bei kritischen Designs sollten Ingenieure Datenblattgrenzen mit realer Betriebsspannung, Strom, Temperatur, Last und Lebensdaueranforderungen vergleichen.

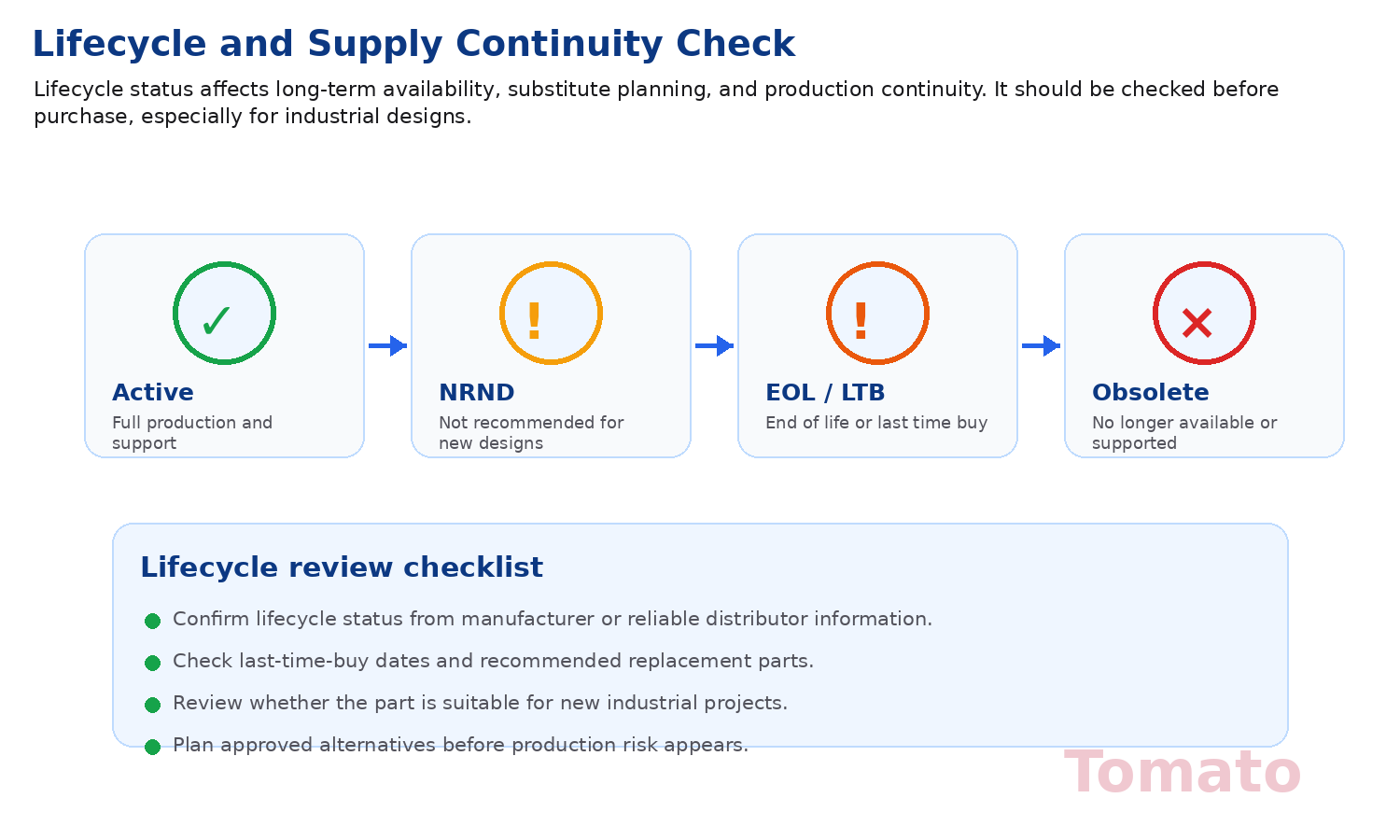

4. So prüfen Sie den Lifecycle-Status

Der Lifecycle-Status ist besonders wichtig für Industrieprodukte, langfristige Wartungsprojekte und Stücklisten, die mehrere Jahre laufen können. Eine Komponente kann heute noch verfügbar sein, aber bereits als NRND, EOL, Last-Time-Buy oder Obsolete markiert sein.

Vor dem Kauf sollten Einkäufer prüfen, ob das Bauteil aktiv, nicht für neue Designs empfohlen, End-of-Life oder abgekündigt ist. Es ist außerdem sinnvoll, empfohlene Ersatztypen, Last-Time-Buy-Informationen und die Frage zu prüfen, ob der Hersteller das Bauteil noch für neue Produktion unterstützt.

Wenn das Bauteil ein Lifecycle-Risiko hat, sollte das Beschaffungsteam besprechen, ob genügend Bestand gekauft, eine Alternative qualifiziert oder das Design auf eine stabilere Komponente umgestellt werden sollte, bevor die Produktion betroffen ist.

5. So reduzieren Sie Falschbestellungen und Versorgungsrisiken

Das Risiko falscher Bauteile wird normalerweise reduziert, wenn Einkäufer und Ingenieure dieselben Informationen aus mehreren Blickwinkeln bestätigen. Eine gute Prüfung vergleicht Teilenummer, Gehäuse-Suffix, Datenblattrevision, autorisierte Informationen, Lieferantenangebot, Lageretikett und tatsächliche Anwendungsanforderung.

Bei hochwertigen oder produktionskritischen Komponenten sollten Teams außerdem bestätigen, ob vor dem Mengenkauf Muster, Testberichte, Fotos, Date Codes, Lot-Informationen oder Qualitätsdokumente benötigt werden.

Wenn ein Ersatzbauteil in Betracht gezogen wird, sollte die Prüfung noch strenger sein. Der Ersatz sollte vor der Produktionsfreigabe auf Fit, Form, Function, elektrische Reserve, Lifecycle-Stabilität, Qualifizierungsaufwand und Lieferantenzuverlässigkeit geprüft werden.

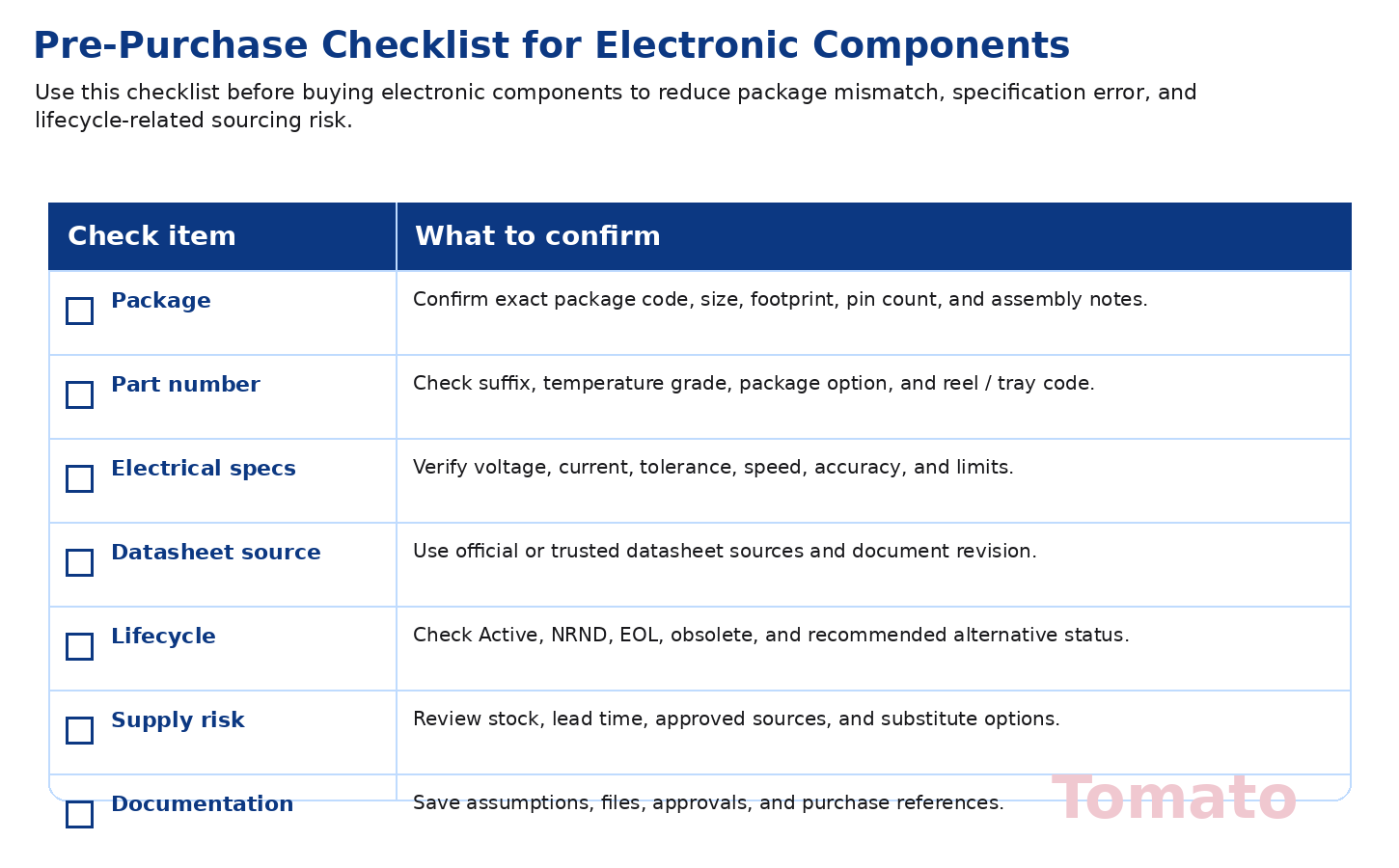

6. Praktische Checkliste vor dem Kauf

Vor dem Kauf elektronischer Komponenten sollten die folgenden Punkte geprüft werden:

• Bestätigen Sie die vollständige Herstellerteilenummer und das Suffix.
• Prüfen Sie exakten Gehäusecode, Größe, Footprint und Pinanzahl.
• Überprüfen Sie wichtige elektrische Spezifikationen gegen die Anwendungsanforderung.
• Prüfen Sie Temperaturklasse, Zuverlässigkeitsklasse und Compliance-Anforderungen.
• Prüfen Sie Lifecycle-Status, Ersatzoptionen und langfristiges Versorgungsrisiko.
• Bestätigen Sie Lieferantenquelle, Lagermenge, Verpackungsformat und Lieferzeit.
• Dokumentieren Sie Datenblattrevision, Annahmen und Freigabeunterlagen vor dem Kauf.

7. Fazit

Gehäuse, Spezifikationen und Lifecycle vor dem Kauf elektronischer Komponenten zu bestätigen, ist ein einfacher, aber wichtiger Schritt zur Reduzierung von Beschaffungsfehlern und Produktionsrisiken. Das richtige Bauteil sollte nicht nur zur Teilenummer passen, sondern auch auf die PCB passen, die reale Betriebsanforderung erfüllen und die langfristigen Versorgungsanforderungen des Projekts unterstützen.

Eine sorgfältige Vor-Kauf-Prüfung kann helfen, falsche Gehäusebestellungen, Spezifikationsabweichungen, Qualifizierungsverzögerungen und unerwartete Lifecycle-Probleme zu vermeiden. Wenn Sie Beschaffungsoptionen für elektronische Komponenten prüfen, besuchen Sie die TomatoElec-Startseite oder kontaktieren Sie uns über die Kontaktseite.
