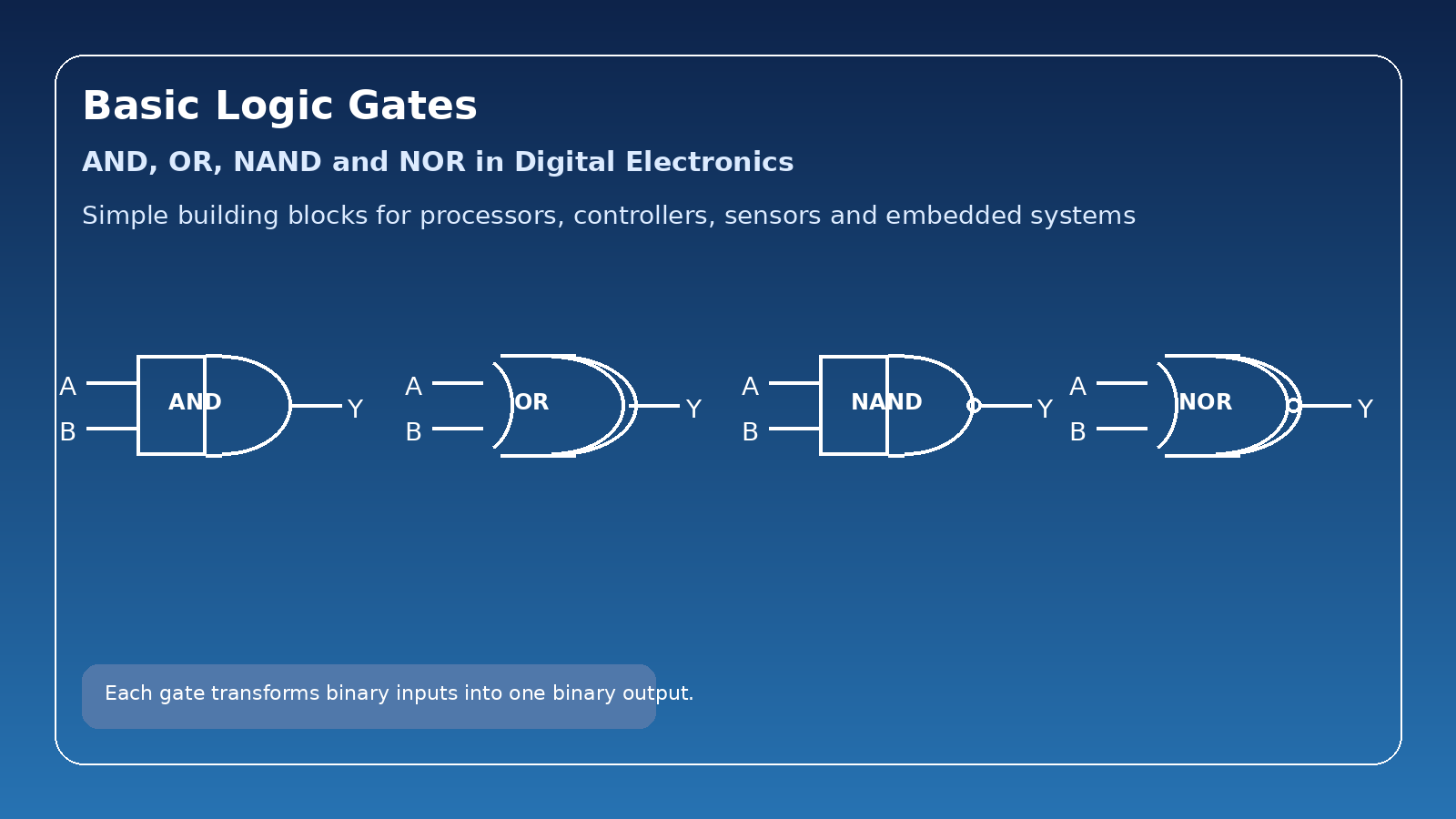

Logikgatter gehören zu den grundlegendsten Bausteinen der digitalen Elektronik. Ganz gleich, ob Sie mit Embedded-Systemen, industriellen Steuerplatinen, Unterhaltungselektronik, Automobilmodulen oder Kommunikationsgeräten arbeiten – grundlegende Logikfunktionen sind nahezu überall vorhanden. Im Kern vieler digitaler Schaltungen stehen vier weit verbreitete Gatter: AND, OR, NAND und NOR.

Obwohl diese Gatter konzeptionell einfach sind, spielen sie in realen Produkten eine wesentliche Rolle. Sie werden verwendet, um Bedingungen zu verknüpfen, Signalflüsse zu steuern, Enable-Funktionen aufzubauen, Sicherheitslogik umzusetzen und komplexere digitale Schaltungen zu realisieren. Für Ingenieure, Einkäufer und Elektronikhersteller erleichtert das Verständnis dieser grundlegenden Logikgatter außerdem die Bewertung von Logik-ICs, den Vergleich von Alternativen und die Auswahl geeigneter Bauteile für verschiedene Anwendungen.

Was ist ein Logikgatter?

Ein Logikgatter ist eine elektronische Schaltung, die eine boolesche Operation an einem oder mehreren Eingangssignalen ausführt und ein einzelnes Ausgangssignal erzeugt. In digitalen Systemen werden Signale durch zwei logische Zustände dargestellt: 0 und 1. Jedes Gatter folgt einer festen Regel, die den Ausgang auf Basis der Eingangskombination bestimmt.

Selbst hochintegrierte Prozessoren und Controller basieren weiterhin auf grundlegenden Prinzipien der digitalen Logik. Auf der untersten Ebene lassen sich viele komplexe Funktionen auf einfache Gatteroperationen zurückführen.

AND-Gatter

Ein AND-Gatter gibt nur dann eine logische 1 aus, wenn alle seine Eingänge 1 sind. Bei einem Standard-AND-Gatter mit zwei Eingängen bleibt der Ausgang Low, solange nicht sowohl Eingang A als auch Eingang B gleichzeitig High sind.

Boolescher Ausdruck:
Y = A · B

In der praktischen Schaltungsentwicklung werden AND-Gatter häufig in Freigabepfaden und Bedingungslogik verwendet. So kann beispielsweise eine Funktion nur dann aktiviert werden, wenn sowohl ein Steuersignal als auch ein Freigabesignal anliegen. Dadurch ist das AND-Gatter besonders nützlich in der industriellen Steuerung, in der Schnittstellenlogik und in Embedded-Hardware.

OR-Gatter

Ein OR-Gatter gibt eine logische 1 aus, wenn mindestens einer seiner Eingänge 1 ist. Ist Eingang A High, Eingang B High oder sind beide High, wird auch der Ausgang High.

Boolescher Ausdruck:
Y = A + B

OR-Gatter werden häufig verwendet, wenn ein System auf die eine oder andere Bedingung reagieren soll. Typische Beispiele sind Alarmlogik, Fehlerzusammenführung, Interrupt-Quellen und Signalkombinationen. In vielen Designs wird ein OR-Gatter eingesetzt, wenn mehrere Ereignisse dieselbe Reaktion auslösen sollen.

NAND-Gatter

Das NAND-Gatter ist die invertierte Form des AND-Gatters. Es gibt nur dann eine logische 0 aus, wenn alle Eingänge 1 sind. In allen anderen Eingangszuständen bleibt der Ausgang 1.

Boolescher Ausdruck:
Y = (A · B)'

NAND ist eines der wichtigsten Gatter in der digitalen Elektronik, weil es ein universelles Gatter ist. Das bedeutet, dass sich andere Logikfunktionen allein mit NAND-Gattern aufbauen lassen. Deshalb ist NAND-basierte Logik in digitalen IC-Designs, Computerhardware, industriellen Systemen und universellen Logikschaltungen weit verbreitet.

Aus Beschaffungssicht gehören NAND-Gatter-ICs außerdem zu den am häufigsten verwendeten Logikbausteinen in Standardfamilien wie 74HC und 74LS.

NOR-Gatter

Das NOR-Gatter ist die invertierte Form des OR-Gatters. Es gibt nur dann eine logische 1 aus, wenn alle Eingänge 0 sind. Sobald einer der Eingänge 1 ist, wird der Ausgang 0.

Boolescher Ausdruck:
Y = (A + B)'

Wie NAND gilt auch NOR als universelles Gatter. NOR-Gatter sind nützlich in Reset-Logik, Steuerpfaden und Schaltungen, bei denen standardmäßig ein Low-Pegel erforderlich ist. Sie finden sich häufig in digitaler Steuerlogik, einfachen Speicherstrukturen und signalinvertierenden Anwendungen.

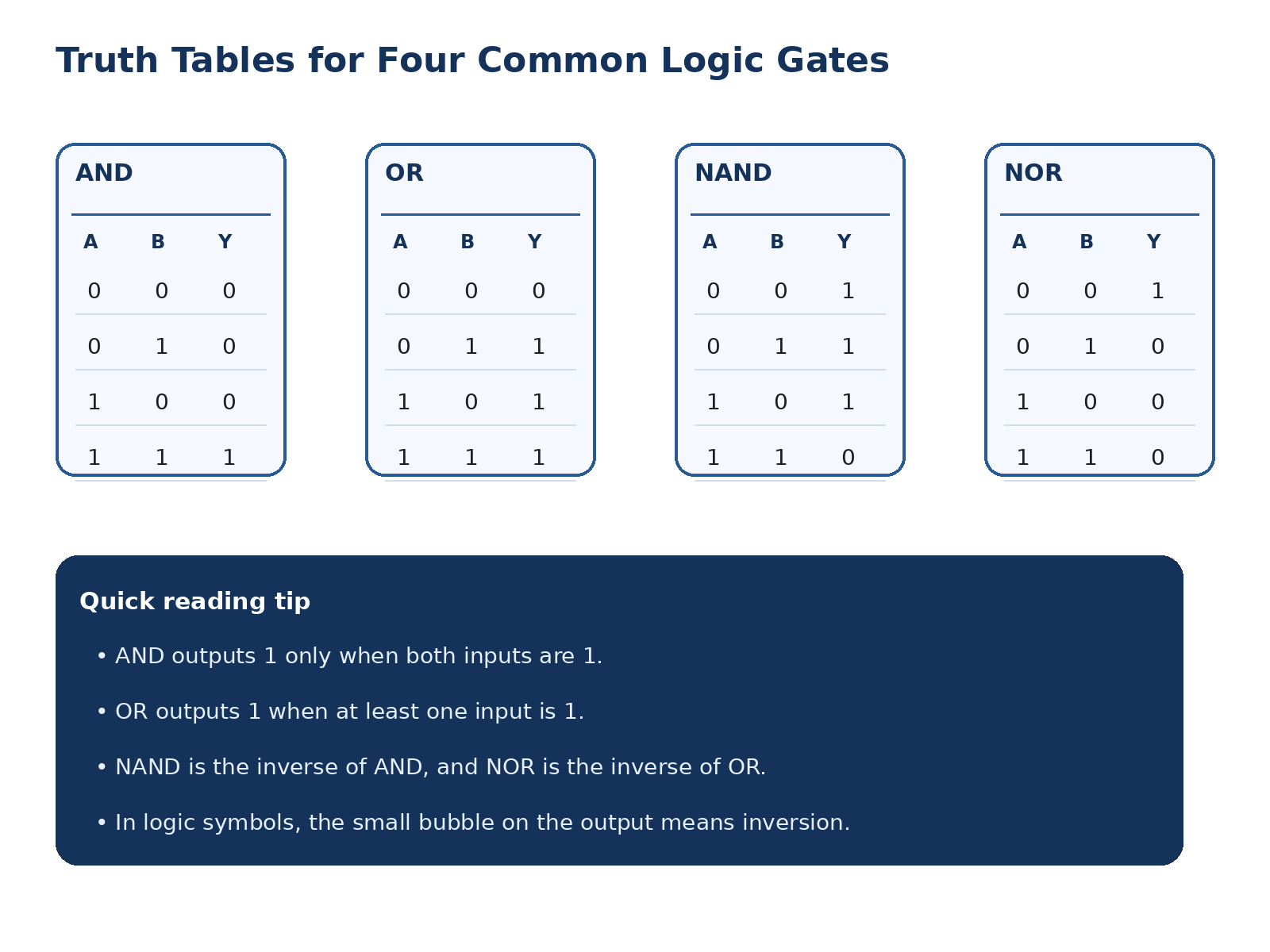

Vergleich der Wahrheitstabellen

Die folgende Wahrheitstabelle zeigt, wie diese vier grundlegenden Gatter auf dieselben Zweieingangs-Kombinationen reagieren.

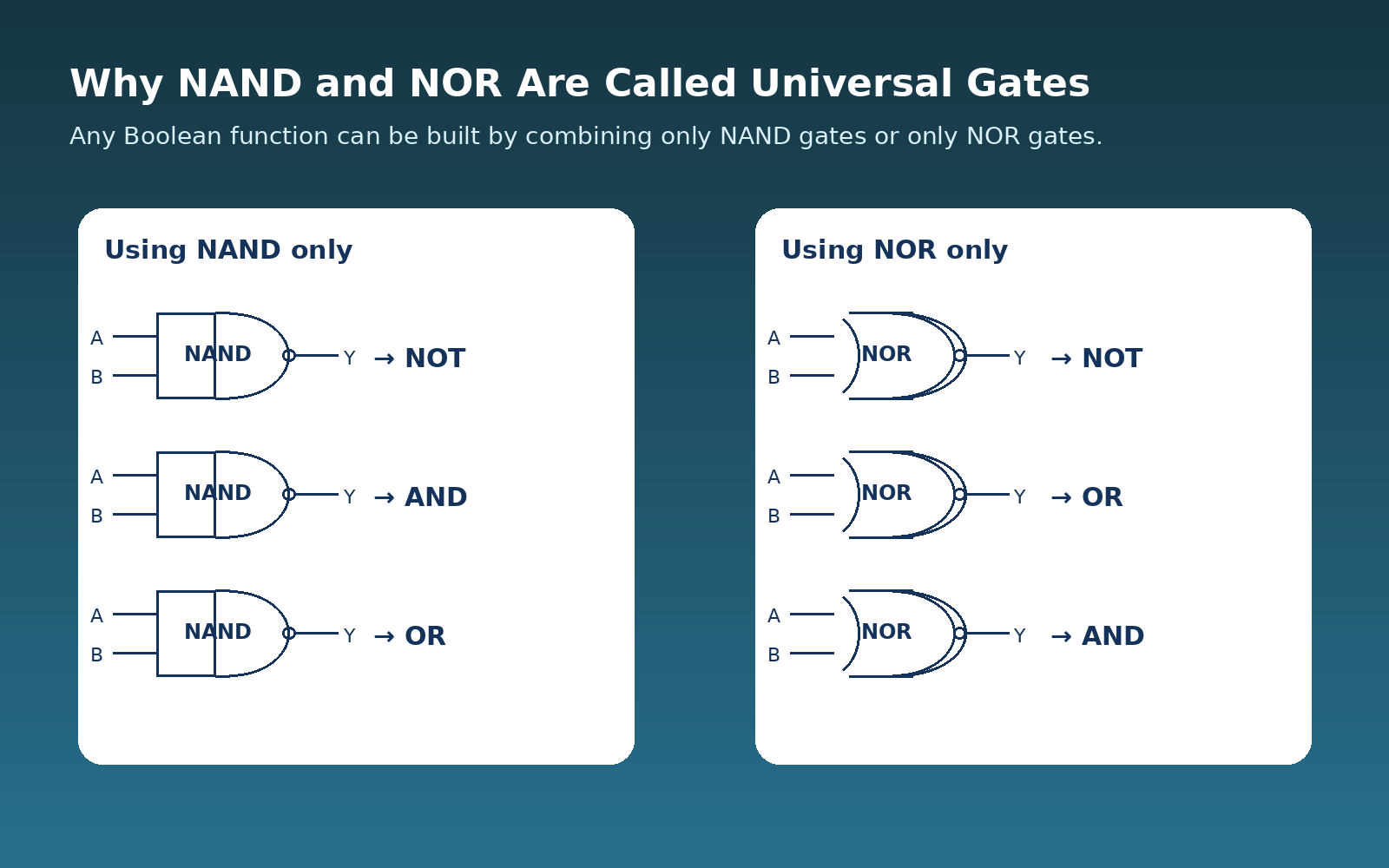

Warum NAND und NOR universelle Gatter genannt werden

NAND und NOR werden universelle Gatter genannt, weil sich jede boolesche Logikfunktion ausschließlich mit NAND-Gattern oder ausschließlich mit NOR-Gattern realisieren lässt. Das gibt Entwicklern mehr Flexibilität beim Aufbau digitaler Logiknetzwerke und vereinfacht das Verständnis der grundlegenden Logiksynthese.

So lassen sich beispielsweise NOT-, AND- und OR-Funktionen vollständig aus NAND-Kombinationen nachbilden. Dasselbe Prinzip gilt auch für NOR. Das ist einer der Gründe, warum NAND und NOR sowohl in der Ausbildung als auch in der praktischen Schaltungsrealisierung so wichtig sind.

Typische Anwendungen grundlegender Logikgatter

Grundlegende Logikgatter werden in einer Vielzahl elektronischer Systeme eingesetzt, darunter:

• Industrielle Automatisierungs- und Steuerplatinen
• Embedded-Systeme und Unterstützungslogik für Mikrocontroller
• Automobilelektronik
• Unterhaltungselektronik
• Kommunikations- und Schnittstellengeräte
• Signalaufbereitung und Timing-Logik
• Alarm-, Schutz- und Verriegelungsschaltungen

In vielen praktischen Designs werden Logikgatter nicht isoliert eingesetzt. Stattdessen sind sie typischerweise Teil einer größeren Logikkette, zu der auch Puffer, Inverter, Decoder, Latches und Schnittstellenbauteile gehören.

Gängige Logikgatter-ICs

Für die Umsetzung dieser Funktionen werden mehrere Standardfamilien von Logik-ICs häufig eingesetzt. Typische Beispiele sind:

• 74HC08 / 74LS08 – Vierfach-AND-Gatter mit 2 Eingängen
• 74HC32 / 74LS32 – Vierfach-OR-Gatter mit 2 Eingängen
• 74HC00 / 74LS00 – Vierfach-NAND-Gatter mit 2 Eingängen
• 74HC02 / 74LS02 – Vierfach-NOR-Gatter mit 2 Eingängen
• CD4011 – CMOS-Vierfach-NAND-Gatter mit 2 Eingängen
• CD4001 – CMOS-Vierfach-NOR-Gatter mit 2 Eingängen

Bei der Auswahl von Logik-ICs berücksichtigen Ingenieure in der Regel die Logikfamilie, die Versorgungsspannung, die Geschwindigkeit, den Stromverbrauch, die Gehäuseform und die langfristige Verfügbarkeit. Für Einkaufsteams sind außerdem Austauschoptionen und die Stabilität des Produktlebenszyklus wichtige Faktoren.

So wählen Sie das richtige Logikgatter-IC aus

Die Auswahl des passenden Logikgatter-Bauteils hängt von mehr ab als nur von der eigentlichen Gatterfunktion. In realen Projekten sollten vor der endgültigen Auswahl mehrere praktische Faktoren geprüft werden:

• Logikfamilie: zum Beispiel 74HC, 74LS oder CMOS-basierte Serien
• Betriebsspannung: sicherstellen, dass das IC zum Versorgungsspannungsbereich des Systems passt
• Geschwindigkeitsanforderungen: die Signallaufzeit kann in schnelleren Logikpfaden relevant sein
• Leistungsaufnahme: besonders wichtig bei batteriebetriebenen oder kompakten Geräten
• Gehäusetyp: abhängig von PCB-Layout, Bestückungsverfahren und Produktionsanforderungen
• Verfügbarkeit in der Lieferkette: Lagerbestand, Alternativbauteile und langfristige Versorgungssicherheit prüfen

Für viele Einkäufer und Entwicklungsteams können Verfügbarkeit und Ersatzflexibilität genauso wichtig sein wie die eigentliche Logikfunktion.

Fazit

AND-, OR-, NAND- und NOR-Gatter sind einfach, bleiben jedoch wesentliche Bestandteile der digitalen Elektronik. Sie werden verwendet, um binäre Entscheidungen zu treffen, Steuerbedingungen zu verknüpfen, Logikpfade zu unterstützen und komplexere Schaltungsfunktionen aufzubauen. Das Verständnis dieser Gatter ist nicht nur für das Schaltungsdesign nützlich, sondern auch für die Bauteilauswahl, die Beschaffung und die technische Kommunikation zwischen Entwicklungs- und Einkaufsteams.

Auch mit der Weiterentwicklung digitaler Systeme bleiben grundlegende Logikgatter ein wichtiger Grundpfeiler – sowohl in der Ausbildung als auch in realen elektronischen Produkten.

FAQ

Was ist der Unterschied zwischen AND und NAND?
AND gibt nur dann 1 aus, wenn beide Eingänge 1 sind, während NAND die invertierte Funktion ist und nur dann 0 ausgibt.

Was ist der Unterschied zwischen OR und NOR?
OR gibt 1 aus, wenn mindestens ein Eingang 1 ist, während NOR nur dann 1 ausgibt, wenn alle Eingänge 0 sind.

Warum werden NAND und NOR universelle Gatter genannt?
Weil sich andere Logikfunktionen ausschließlich mit NAND-Gattern oder ausschließlich mit NOR-Gattern realisieren lassen.

Welche ICs werden typischerweise für diese Logikfunktionen verwendet?
Typische Bauteile sind 74HC00, 74HC02, 74HC08, 74HC32, CD4011 und CD4001.

Worauf sollten Einkäufer bei der Beschaffung von Logikgatter-ICs achten?
Neben der Logikfunktion sollten auch Spannungskompatibilität, Gehäusetyp, Logikfamilie, Lagerverfügbarkeit und Alternativbauteile geprüft werden.
