Impulstransformatoren
Impulstransformatoren
Impulstransformatoren sind magnetische Komponenten, die zur Übertragung von Impulssignalen, zur galvanischen Isolation und zur zuverlässigen Signalkopplung in elektronischen Schaltungen eingesetzt werden. Sie werden häufig in Schaltnetzteilen, Gate-Drive-Schaltungen, Kommunikationsgeräten, industriellen Steuerungssystemen, Datenübertragung, Messtechnik, Automobilelektronik und Embedded-Anwendungen verwendet.
Diese Kategorie umfasst Signal-Impulstransformatoren, Gate-Drive-Transformatoren, isolierende Impulstransformatoren, LAN-Impulstransformatoren, Trigger-Transformatoren und verwandte Hochfrequenz-Magnetkomponenten. Die Auswahl erfolgt häufig nach Übersetzungsverhältnis, Isolationsspannung, Impulsbreite, Frequenzbereich, Impedanz, Bauform, Montageart und Anwendungsanforderungen.
TomatoElec liefert originale Impulstransformatoren von anerkannten Herstellern wie Pulse Electronics, Würth Elektronik, Bourns, TDK, Murata, Coilcraft, Triad Magnetics, TE Connectivity und weiteren wichtigen Marken. Als lagerführender Lieferant und unabhängiger Distributor für elektronische Komponenten bietet TomatoElec Bestandsunterstützung, Originalbauteil-Beschaffung und BOM-Sourcing für internationale Kunden.
| Foto | Hersteller-Teilenr. | Verfügbarkeit | Preis | Menge | Datenblatt | Serie | Verpackung | Produktstatus | Transformatortyp | Induktivität | ET (Volt-Zeit) | Windungszahlverhältnis - Primär:Sekundär | Montageart | Größe/Abmessung | Höhe - Sitz (Max) | Betriebstemperatur | Klasse | Qualifizierung |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PFX0890NLPULSE XFMR 1.02MH |
6 | - |
|
Datenblatt |
- | Tube | Active | - | 1.02mH | - | - | Surface Mount | 0.319" L x 0.280" W (8.10mm x 7.10mm) | 0.200" (5.08mm) | -40°C ~ 125°C | - | - |
|
78602/2JCXFRMR 1:1:1 10VUS SMD TOROID |
0 | - |
|
Datenblatt |
786 | Tube | Active | General Purpose | 500µH | 10VµS | 1:1:1 | Surface Mount | 0.354" L x 0.375" W (9.00mm x 9.52mm) | 0.250" (6.35mm) | -40°C ~ 85°C | - | - |
|
78601/4MCPULSE XFMR 1:1 67UH |
0 | - |
|
Datenblatt |
786 | Tube | Not For New Designs | General Purpose | 67µH | 4VµS | 1:1 | Surface Mount | 0.375" L x 0.354" W (9.52mm x 9.00mm) | 0.250" (6.35mm) | 0°C ~ 70°C | - | - |
|
|
78602/1JCPULSE XFMR 1:1:1 1.89MH |
0 | - |
|
Datenblatt |
786J | Tube | Active | General Purpose | 1.89mH | 20VµS | 1:1:1 | Surface Mount | 0.375" L x 0.354" W (9.52mm x 9.00mm) | 0.250" (6.35mm) | 0°C ~ 70°C | - | - |
|
|
78602/2MCPULSE XFMR 1:1:1 500UH |
0 | - |
|
Datenblatt |
786 | Tube | Not For New Designs | General Purpose | 500µH | 10VµS | 1:1:1 | Surface Mount | 0.375" L x 0.354" W (9.52mm x 9.00mm) | 0.250" (6.35mm) | 0°C ~ 70°C | - | - |
|
|
78613/1JCPULSE XFMR 1CT:1 2MH |
0 | - |
|
Datenblatt |
786J | Tube | Active | General Purpose | 2mH | 20VµS | 1CT:1 | Surface Mount | 0.375" L x 0.354" W (9.52mm x 9.00mm) | 0.250" (6.35mm) | 0°C ~ 70°C | - | - |
|
|
78613/9MCPULSE XFMR 1CT:1 10MH |
0 | - |
|
Datenblatt |
786 | Tube | Not For New Designs | General Purpose | 10mH | 56VµS | 1CT:1 | Surface Mount | 0.375" L x 0.354" W (9.52mm x 9.00mm) | 0.250" (6.35mm) | 0°C ~ 70°C | - | - |
|
PA0510NLPULSE XFMR 2.5:1:1 1.2MH |
12 | - |
|
Datenblatt |
- | Tube | Active | - | 1.2mH | 27.2VµS | 2.5:1:1 | Surface Mount | 0.355" L x 0.340" W (9.02mm x 8.64mm) | 0.300" (7.62mm) | -40°C ~ 130°C | - | - |
|
PA2005NLPULSE XFMR 1:1:1 840UH |
10 | - |
|
Datenblatt |
- | Tube | Active | - | 840µH | 26VµS | 1:1:1 | Surface Mount | 0.340" L x 0.460" W (8.64mm x 11.68mm) | 0.160" (4.06mm) | -40°C ~ 130°C | - | - |
|

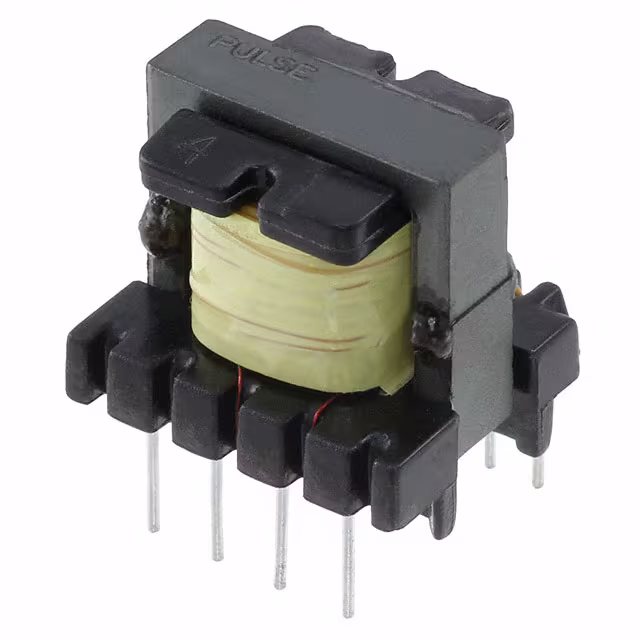

P5001NLPULSE XFMR 1:0.1:0.1 |
0 | - |
|
Datenblatt |
- | Tray | Active | - | - | - | 1:0.1:0.1 | Through Hole | 0.717" L x 0.630" W (18.20mm x 16.00mm) | 0.697" (17.70mm) | -30°C ~ 110°C | - | - |
|
SPOE3-3308POE POWER OVER ETHERNET EP7 CORE |
0 | - |
|
Datenblatt |
SPoE | Tape & Reel (TR) | Active | Power over Ethernet (PoE) | 500µH | - | - | Surface Mount | - | - | -40°C ~ 125°C | - | - |
|
SPOE3-1212POE POWER OVER ETHERNET EP7 CORE |
0 | - |
|
Datenblatt |
SPoE | Tape & Reel (TR) | Active | Power over Ethernet (PoE) | 310µH | - | 1:0.7 | Surface Mount | - | - | -40°C ~ 125°C | - | - |
|
SPOE3-0508POE POWER OVER ETHERNET EP7 CORE |
0 | - |
|
Datenblatt |
SPoE | Tape & Reel (TR) | Active | Power over Ethernet (PoE) | 500µH | - | 1:00.1 | Surface Mount | - | - | -40°C ~ 125°C | - | - |
|
SPOE7-3308POE PWR OVER ETHERNET EP10 CORE |
0 | - |
|
Datenblatt |
SPoE | Tape & Reel (TR) | Active | Power over Ethernet (PoE) | 253µH | - | - | Surface Mount | - | - | -40°C ~ 125°C | - | - |
|
SPOE7-0508POE PWR OVER ETHERNET EP10 CORE |
0 | - |
|
Datenblatt |
SPoE | Tape & Reel (TR) | Active | Power over Ethernet (PoE) | 253µH | - | - | Surface Mount | - | - | -40°C ~ 125°C | - | - |
|
TX1287NLXFRMR 1CT:2.42CT/1CT:2.42CT SMD |
0 | - |
|
Datenblatt |
- | Tube | Active | T1/E1 (Dual) | 1.2mH, 1.2mH | - | 1CT:2.42CT, 1CT:2.42CT | Surface Mount | 0.505" L x 0.280" W (12.83mm x 7.11mm) | 0.245" (6.22mm) | -40°C ~ 85°C | - | - |
|
ITRA-0249-D104ITRA PULSE TRANSFORMER THT 0.1A |
20 | - |
|
Datenblatt |
ITRA | Bulk | Active | Isolation and Data Interface (Encapsulated) | 3.5mH | - | 1:1 | Through Hole | 0.701" L x 0.717" W (17.80mm x 18.20mm) | 0.512" (13.00mm) | -25°C ~ 100°C | - | - |
|
|
ITNF-0249-D101ITNF PULSE TRANSFORMER THT 0.1A |
0 | - |
|
Datenblatt |
ITNF | Bulk | Active | Isolation and Data Interface (Encapsulated) | 1.4mH | - | 1:1:1 | Through Hole | 0.701" L x 0.717" W (17.80mm x 18.20mm) | 0.512" (13.00mm) | -25°C ~ 100°C | - | - |
|
ISNF-0249-D101ISNF PULSE TRANSFORMER SMD 0.1A |
0 | - |
|
Datenblatt |
IS | Bulk | Active | SCR and Triac Trigger (Encapsulated) | 1.4mH | 250VµS | 1:1:1 | Surface Mount | 0.701" L x 0.717" W (17.80mm x 18.20mm) | 0.532" (13.50mm) | -25°C ~ 100°C | - | - |
|
|
ISRA-0249-D104ISRA PULSE TRANSFORMER SMD 0.1A |
0 | - |
|
Datenblatt |
IS | Bulk | Active | SCR and Triac Trigger (Encapsulated) | 3.5mH | 300VµS | 1:1 | Surface Mount | 0.701" L x 0.717" W (17.80mm x 18.20mm) | 0.532" (13.50mm) | -25°C ~ 100°C | - | - |
